Produktbeschreibung

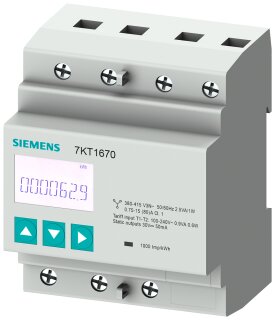

Der Energiezähler SENTRON 7KT PAC1600 ist ein elektronisches 3-phasiges Messinstrument zur Erfassung von Stromdaten in Schaltschränken und Verteileranlagen. Das Gerät ist als Hutschienengerät ausgeführt und misst Betriebsströme bis 80 A bei Spannungen zwischen 323 und 456 V (L-L) bzw. 187 V (L-N) im Bereich 45 bis 65 Hz. Der Energiezähler erfasst gleichzeitig Wirk-, Blind- und Scheinenergie und gibt diese auf seinem 10-stelligen LCD-Display aus. Die Datenübertragung erfolgt mittels Modbus RTU oder ASCII, was eine Integration in bestehende Gebäude- und Anlagenleitungen ermöglicht. Die Ausführung ist elektronisch, eigenversorgt und mit einer Rücklaufsperre sowie einem Sperrcode ausgestattet.
Anwendungsbereiche
Typische Einsatzfelder sind die Energieverbrauchsmessung in Industrieverteilern, die Lastprofil-Erfassung in Produktionshallen sowie die Submetering-Anwendung in Mehrmieter-Schaltschränken.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen Stromzählern mit reiner Wirkenergie-Erfassung erfasst der PAC1600 alle drei Energieformen und ermöglicht damit eine vollständige Analyse des Stromverbrauchs inklusive Blindlastoptimierung. Die Schutzart IP40 schützt die interne Elektronik vor Verschmutzung und direktem Wasserstrahlanprall. Mit einer Nennbreite von vier Hutschienen-Teilungseinheiten passt das Gerät in standardisierte Verteiler.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3670 kg
|
| Artikelgewicht: |
0,3670 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,20 × 7,70 × 5,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001506 |
| Produktfamilie |
Messgeräte 7KT PAC1600 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
92,00 x 77,00 x 55,00 mm |
| Nettogewicht |
0,367 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 06.11.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Energiezähler |
| Produktqualität geeicht |
Nein |
| Art der Messwerterfassung Lastgang |
Nein |
| Art des Signals |
S0 |
| Ausführung des Elektrizitätszählers |
elektronisch |
| Ausführung des Impulsausgangs |
elektrisch |
Allgemeine technische Daten
| minimal |
1 1/kVAh |
| maximal |
1 000 1/kVAh |
| Form des Stromnetzwerks |
Dreileiter/Vierleiter |
| zwischen L und L minimal |
323 V
|
| zwischen L und L maximal |
456 V
|
| zwischen N und L minimal |
187 V
|
| zwischen N und L maximal |
264 V
|
Schutzart und Schutzklasse
Hauptstromkreis
| minimal |
45 Hz
|
| maximal |
65 Hz
|
| Betriebsstrom Bemessungswert |
80 A
|
Eignung
| Eignung zur Verwendung |
Bezug/Lieferung |
Produktfunktion
| Rücklaufsperre |
Ja |
| Sperrcode |
Ja |
Anzeige und Bedienung
| Ausführung der Anzeige |
digital |
Anzahl
| Anzahl der darstellbaren Zeichen |
10 |
Mechanischer Aufbau
| Anzahl der Breiten-Teilungseinheiten |
4 |
| Befestigungsart |
Hutschienengerät |
| Nettogewicht pro ME |
367 g
|
