Produktbeschreibung

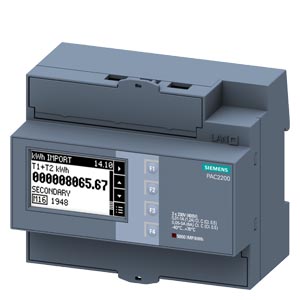

Der SENTRON Energiezähler 7KM PAC2200 ist ein elektronischer MID-geeichter Zähler für dreiphasige Stromnetze und misst Wirk-, Blind- und Scheinenergie mit hoher Genauigkeit. Das Hutschienen-Messgerät arbeitet bei einem Bemessungsstrom von 5 A und ist für Spannungsbereiche von 3 bis 480 V zwischen den Phasen sowie 3 bis 276 V zwischen Neutral- und Außenleiterin ausgelegt. Die Frequenztoleranz liegt zwischen 45 und 65 Hz, die digitale LCD-Anzeige ermöglicht die direkte Ablesung aller Messwerte. Das Gerät ist mit Rücklaufsperre und Sperrcode ausgestattet und eigenversorgt, wodurch keine zusätzliche Hilfsenergie erforderlich ist. Die M-Bus-Kommunikationsschnittstelle ermöglicht die direkte Integration in Gebäudemanagement-, Energie- und Fernwirksysteme ohne separate Gateways.
Anwendungsbereiche
Typische Einsatzfelder sind die Erfassung von Energieflüssen in Industrieschaltschränken, die Abrechnung in Gebäuden mit Mehrfachnutzung sowie die Überwachung von Stromkreisen in Verpackungsmaschinen und Förderanlagen. Auch in Photovoltaik-Wechselrichtern und dezentralen Energiespeichern wird das Gerät zur Erfassung von Lieferung und Entnahme eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen analogen Zählern bietet die elektronische Ausführung mit M-Bus-Protokoll eine digitale Datenerfassung in Echtzeit, was manuelle Ablesung und papiergestützte Dokumentation obsolet macht. Die IP40-Schutzart schützt das Display vor Staub und Spritzwasser in typischen Schaltschrankumgebungen. Schraubanschlüsse ermöglichen sichere, dauerhafte Verdrahtung ohne Steckverbinder.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4230 kg
|
| Artikelgewicht: |
0,4230 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
13,60 × 12,30 × 10,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001506 |
| Produktfamilie |
SENTRON Messgeräte 7KM PAC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
136,00 x 123,00 x 108,00 mm |
| Nettogewicht |
0,423 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.04.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Energiezähler |
| Produktqualität geeicht |
Ja |
| Art der Messwerterfassung Lastgang |
Nein |
| Art des Signals |
S0 |
| Ausführung des Elektrizitätszählers |
elektronisch |
| Ausführung des Impulsausgangs |
elektrisch |
Allgemeine technische Daten
| Form des Stromnetzwerks |
Dreileiter/Vierleiter |
| zwischen L und L minimal |
3 V
|
| zwischen L und L maximal |
480 V
|
| zwischen N und L minimal |
3 V
|
| zwischen N und L maximal |
276 V
|
Schutzart und Schutzklasse
Hauptstromkreis
| minimal |
45 Hz
|
| maximal |
65 Hz
|
| Betriebsstrom Bemessungswert |
5 A
|
Eignung
| Eignung zur Verwendung |
Bezug/Lieferung |
Produktdetails
| spezielle Produkteigenschaft |
MID |
Produktfunktion
| Produktfunktion |
Schein- / Wirk- / Blindenergie |
| Rücklaufsperre |
Ja |
| Sperrcode |
Ja |
Anzeige und Bedienung
| Ausführung des Displays |
LCD |
| Ausführung der Anzeige |
digital |
Kommunikation
| Protokoll wird unterstützt |
M-Bus |
Messeingänge
| zwischen (PE)N und L bei AC maximaler Nennwert |
230 V
|
| zwischen den Außenleitern bei AC maximaler Nennwert |
400 V
|
Anzahl
| Anzahl der darstellbaren Zeichen |
12 |
Mechanischer Aufbau
| Anzahl der Breiten-Teilungseinheiten |
6 |
| Befestigungsart |
Hutschienengerät |
| Nettogewicht pro ME |
423 g
|
