Produktbeschreibung

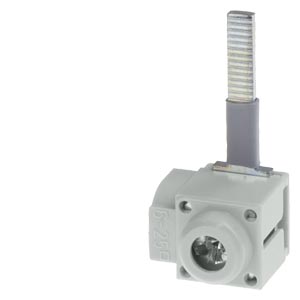

Die Einspeiseklemme 5ST3771-2 ist ein Zubehörteil für SENTRON-Sammelschienensysteme und dient der Stromeinspeisung in Energieverteilsysteme und Schaltanlagen. Das Produkt ist für Kupferleiter mit Querschnitten von 6 bis 25 mm² ausgelegt und arbeitet bei einer Betriebsspannung von 690 V AC. Die Klemme bietet Berührungsschutz nach IP20 und verfügt über ein Drehmomentbereich von 1 bis 2 Nm für sichere mechanische Verbindungen. Mit den Abmessungen 37 × 17,5 × 17,7 mm ist die Einspeiseklemme kompakt dimensioniert und wiegt nur 12 Gramm pro Stück.
Anwendungsbereiche
Typische Einsatzfelder sind die Stromeinspeisung in Hauptverteilern industrieller Anlagen sowie die Versorgung von Unterverteilern in Produktionsanlagen mit mittlerer Spannungsebene. In Gebäudeleit- und Energiemanagementsystemen dient die Klemme als zentrales Anschlusselement für externe Stromquellen.
Vorteile gegenüber Alternativen
Im Unterschied zu Durchgangsklemmblöcken ermöglicht die Einspeiseklemme eine sichere, einseitige Stromzuführung ohne direkte Durchleitung auf weitere Systeme. Die Einspeisklemme erfüllt die RoHS-Richtlinie seit Juni 2012 und unterliegt den Rücknahmepflichten nach der Elektro- und Elektronik-Altgeräte-Richtlinie 2012/19/EU. Sie ist für die linke Position mit Kabeleingang vorkonfiguriert und ermöglicht eine werkzeuglose oder schraubgebundene Verdrahtung an das Stiftsäulen-Sammelschienensystem.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,0120 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
100,00 × 90,00 × 55,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002270 |
| Produktfamilie |
Bestelldatenübersicht |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
100,00 x 90,00 x 55,00 mm |
| Nettogewicht |
0,012 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
10 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.06.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Sammelschienensysteme |
| Ausführung des Produkts |
Zubehör |
Versorgungsspannung
| Betriebsspannung bei AC Bemessungswert |
690 V
|
Anschlüsse
| minimal |
1 N·m |
| maximal |
2 N·m |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter mehrdrähtig |
6-25 mm² |
Mechanischer Aufbau
| Höhe |
17,7 mm
|
| Breite |
17,5 mm
|
| Tiefe |
14 mm
|
| Länge |
37 mm
|
| Nettogewicht pro ME |
12 g
|
