Produktbeschreibung

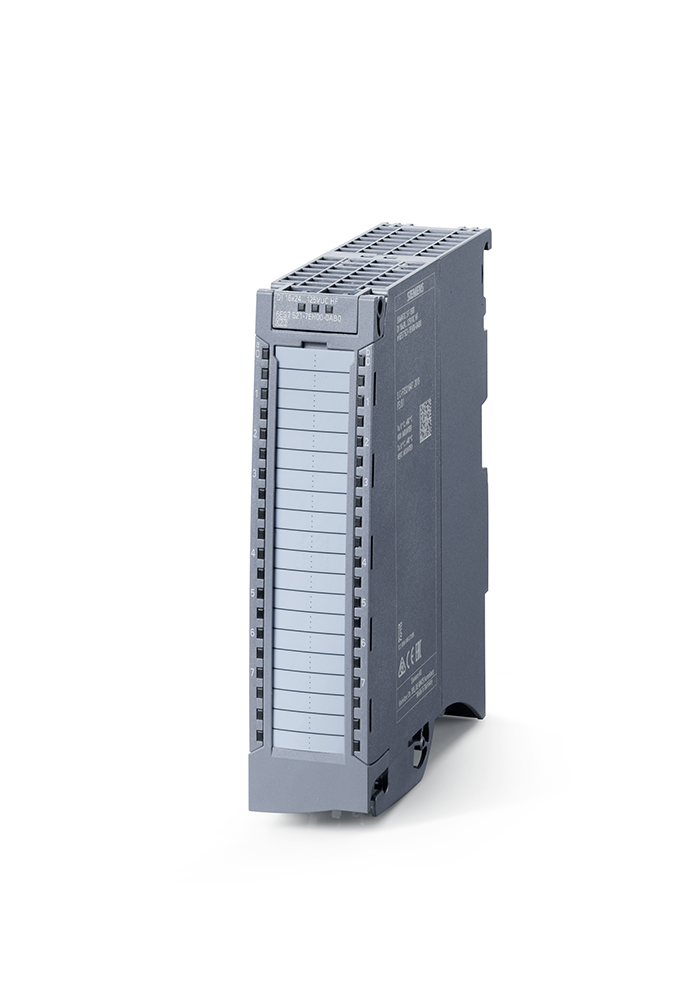

Das Digitaleingabemodul DI 16x24 ... 125VUC HF für SIMATIC S7-1500/ET 200MP hat 16 parametrierbare Eingänge, die gemäß IEC 61131 Typ 3 ausgelegt sind. Die Kanäle sind in Gruppen zu 1 potenzialgetrennt, bei DC-Betrieb sind sie P- oder M-lesend. Die Eingangsverzögerung ist von 0,05 bis 20 ms parametrierbar. Das Modul bietet Diagnose- und Prozessalarme, Drahtbruchdiagnose und LED-Anzeigen, die Breite beträgt 35 mm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,3220 kg
|
| Artikelgewicht: |
0,3220 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,10 × 15,10 × 5,00 cm |
Technische Daten
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| taktsynchroner Betrieb |
Nein |
| priorisierter Hochlauf |
Ja |
Leistung
| Leistungsentnahme aus dem Rückwandbus |
1,2 W
|
Leitungslänge
| geschirmt, max. |
1 000 m |
| ungeschirmt, max. |
600 m
|
Anschließbare Geber
| 2-Draht-Sensor |
Ja |
| 2-Draht-Sensor, zulässiger Ruhestrom (2-Draht-Sensor), max. |
1,5 mA
|
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V13 SP1 / - |
| STEP 7 projektierbar/integriert ab Version |
V5.5 SP3 / - |
| PROFIBUS ab GSD-Version/GSD-Revision |
V1.0 / V5.1 |
| PROFINET ab GSD-Version/GSD-Revision |
V2.3 / - |
Betriebsart
| DI |
Ja |
| Zähler |
Nein |
| Oversampling |
Nein |
| MSI |
Ja |
Digitaleingaben
| Anzahl der Eingänge |
16 |
| digitale Eingänge parametrierbar |
Ja |
| M/P-lesend |
Ja |
| Eingangskennlinie nach IEC 61131, Typ 3 |
Ja; bei DC 24 V |
Eingangsspannung
| Nennwert (DC) |
24 V; 48 V, 125 V |
| Nennwert (AC) |
24 V; 48 V, 125 V (50 - 60 Hz) |
| für Signal "0" |
-5 ... +5 V |
| für Signal "1" |
+11 ... +146 V |
Eingangsstrom
| für Signal "1", typ. |
3 mA; bei DC 24 V |
für Standardeingänge
| parametrierbar |
Ja; 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 ms parametrierbar bei DC, 20 ms fest bei AC |
| bei "0" nach "1", min. |
0,05 ms
|
| bei "0" nach "1", max. |
20 ms
|
| bei "1" nach "0", min. |
0,05 ms
|
| bei "1" nach "0", max. |
20 ms
|
für Alarmeingänge
für Technologische Funktionen
Alarme/Diagnosen/Statusinformationen
Alarme
| Diagnosealarm |
Ja |
| Prozessalarm |
Ja |
Diagnosen
| Überwachung der Versorgungsspannung |
Nein |
| Drahtbruch |
Ja; auf I < 550 µA |
| Kurzschluss |
Nein |
Diagnoseanzeige LED
| RUN-LED |
Ja; grüne LED |
| ERROR-LED |
Ja; rote LED |
| Überwachung der Versorgungsspannung (PWR-LED) |
Nein |
| Kanalstatusanzeige |
Ja; grüne LED |
| für Kanaldiagnose |
Ja; rote LED |
| für Moduldiagnose |
Ja; rote LED |
Potenzialtrennung Kanäle
| zwischen den Kanälen |
Ja |
| zwischen den Kanälen, in Gruppen zu |
1 |
| zwischen den Kanälen und Rückwandbus |
Ja |
Zulässige Potenzialdifferenz
| zwischen verschiedenen Stromkreisen |
DC 146 V/AC 132 V |
Security
| Signiertes Firmware-Update |
Nein |
| Datenintegrität |
Nein |
Maße
| Breite |
35 mm
|
| Höhe |
147 mm
|
| Tiefe |
129 mm
|
Gewichte
Verlustleistung
| Verlustleistung, typ. |
2,2 W; bei DC 24 V; 6,0 W bei AC 125 V |
Isolation
| Isolation geprüft mit |
DC 2 000 V |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
0 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
0 °C |
| senkrechte Einbaulage, max. |
40 °C |
Normen, Zulassungen, Zertifikate
| geeignet für Sicherheitsfunktionen |
Nein |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
DI 16x24 ... 125VUC HF |
| HW-Funktionsstand |
FS01 |
| Firmware-Version |
V1.0.0 |
| Firmware-Version, FW-Update möglich |
Ja |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001419 |
| Produktfamilie |
Digitaleingabemodule SM 521 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
15,1 x 15,1 x 5,00 cm |
| Nettogewicht |
0,322 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 13.11.2015 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
