Produktbeschreibung

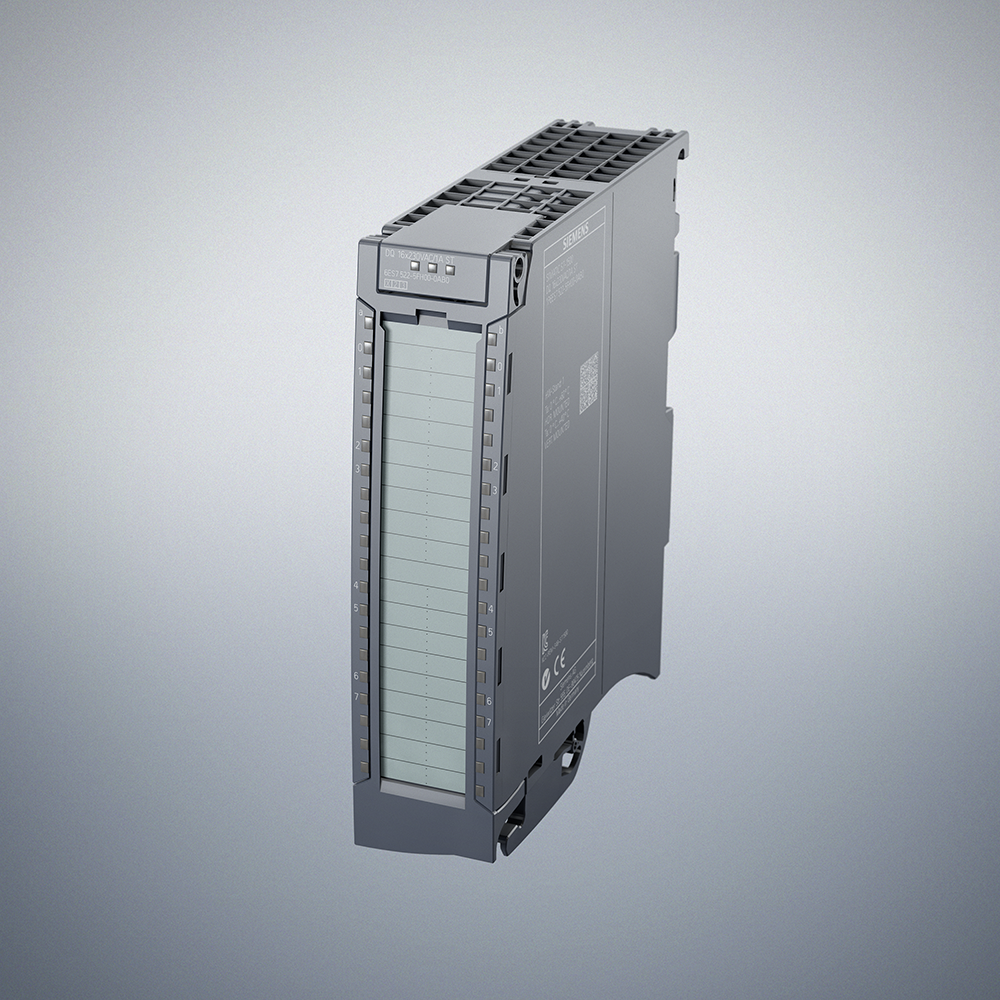

Das Digitalausgabemodul bietet 16 Triac-Ausgänge mit einer Nennspannung von 230 V AC (120/230 V, 50/60 Hz) und einem Nennstrom von 1 A je Kanal. Die Kanäle sind in Gruppen zu 2 potenzialgetrennt, je Gruppe sind maximal 2 A und je Modul maximal 10 A zulässig. Die Ausgänge sind parametrierbar, Ersatzwerte sind aufschaltbar, und ein integrierter Schaltspielzähler ist vorhanden. Der Betrieb ist bei waagerechter Einbaulage von 0 °C bis 60 °C, bei senkrechter Einbaulage von 0 °C bis 40 °C möglich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,3580 kg
|
| Artikelgewicht: |
0,3580 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,40 × 15,10 × 4,30 cm |
Technische Daten
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| taktsynchroner Betrieb |
Nein |
| priorisierter Hochlauf |
Ja |
Leistung
| Leistungsentnahme aus dem Rückwandbus |
1,2 W
|
Schaltvermögen der Ausgänge
| bei ohmscher Last, max. |
1 A
|
| bei Lampenlast, max. |
50 W
|
Leitungslänge
| geschirmt, max. |
1 000 m |
| ungeschirmt, max. |
600 m
|
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V13 SP1 / - |
| STEP 7 projektierbar/integriert ab Version |
V5.5 SP3 / - |
| PROFIBUS ab GSD-Version/GSD-Revision |
V1.0 / V5.1 |
| PROFINET ab GSD-Version/GSD-Revision |
V2.3 / - |
Betriebsart
| DQ |
Ja |
| DQ mit Energiesparfunktion |
Nein |
| PWM |
Nein |
| Oversampling |
Nein |
| MSO |
Ja |
| integrierter Schaltspielzähler |
Ja; ab FW V 1.2.0 |
Ausgangsspannung
| Nennwert (AC) |
230 V; AC 120/230 V, 50 / 60 Hz |
| für Signal "1", min. |
L1 (-1,5 V) bei maximalem Ausgangsstrom; L1 (-8,5 V) bei minimalem Ausgangsstrom |
Digitalausgaben
| Art des Digitalausgangs |
Triac |
| Anzahl der Ausgänge |
16 |
| M-schaltend |
Ja |
| P-schaltend |
Ja |
| digitale Ausgänge parametrierbar |
Ja |
| Kurzschluss-Schutz |
Nein |
| Kurzschluss-Schutz, eingebaute Sicherung |
Schmelzsicherung 6,3 A, träge |
| Größe Motorstarter nach NEMA, max. |
4 |
Ausgangsstrom
| für Signal "1" Nennwert |
1 A
|
| für Signal "1" zulässiger Bereich, min. |
10 mA
|
| für Signal "1" zulässiger Bereich, max. |
15 A; max. 1 AC-Zyklus |
| für Signal "0" Reststrom, max. |
2 mA
|
Ausgangsverzögerung bei ohmscher Last
| "0" nach "1", max. |
1 AC-Zyklus |
| "1" nach "0", max. |
1 AC-Zyklus |
Parallelschalten von zwei Ausgängen
| für logische Verknüpfungen |
Nein |
| zur Leistungserhöhung |
Nein |
| zur redundanten Ansteuerung einer Last |
Ja |
Schaltfrequenz
| bei ohmscher Last, max. |
10 Hz
|
| bei induktiver Last, max. |
0,5 Hz
|
| bei Lampenlast, max. |
1 Hz
|
Summenstrom der Ausgänge
| Strom je Kanal, max. |
1 A; siehe zusätzliche Beschreibung im Handbuch |
| Strom je Gruppe, max. |
2 A; siehe zusätzliche Beschreibung im Handbuch |
| Strom je Modul, max. |
10 A; siehe zusätzliche Beschreibung im Handbuch |
Alarme/Diagnosen/Statusinformationen
| Diagnosefunktion |
Nein |
| Ersatzwerte aufschaltbar |
Ja |
Alarme
| Diagnosealarm |
Nein |
| Maintenancealarm |
Ja; Maintenance-Alarm für Schaltspielzähler |
Diagnosen
| Überwachung der Versorgungsspannung |
Nein |
| Drahtbruch |
Nein |
| Kurzschluss |
Nein |
Diagnoseanzeige LED
| RUN-LED |
Ja; grüne LED |
| ERROR-LED |
Ja; rote LED |
| Überwachung der Versorgungsspannung (PWR-LED) |
Nein |
| Kanalstatusanzeige |
Ja; grüne LED |
| für Kanaldiagnose |
Nein |
| für Moduldiagnose |
Ja; rote LED |
Potenzialtrennung Kanäle
| zwischen den Kanälen |
Nein |
| zwischen den Kanälen, in Gruppen zu |
2 |
| zwischen den Kanälen und Rückwandbus |
Ja |
Zulässige Potenzialdifferenz
| zwischen verschiedenen Stromkreisen |
AC 250 V zwischen den Kanälen und dem Rückwandbus; AC 500 V zwischen den Kanälen |
Security
| Signiertes Firmware-Update |
Nein |
| Datenintegrität |
Nein |
Maße
| Breite |
35 mm
|
| Höhe |
147 mm
|
| Tiefe |
129 mm
|
Gewichte
Verlustleistung
| Verlustleistung, typ. |
11,1 W
|
Isolation
| Isolation geprüft mit |
DC 3 100 V |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
0 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
0 °C |
| senkrechte Einbaulage, max. |
40 °C |
Normen, Zulassungen, Zertifikate
| geeignet für Sicherheitsfunktionen |
Nein |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
DQ 16x230VAC/1A ST (Triac) |
| HW-Funktionsstand |
ab FS01 |
| Firmware-Version |
V 1.2.0 |
| Firmware-Version, FW-Update möglich |
Ja |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001419 |
| Produktfamilie |
Digitalausgabemodule SM 522 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
15,4 x 15,1 x 4,3 cm |
| Nettogewicht |
0,358 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 11.03.2015 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
