Produktbeschreibung

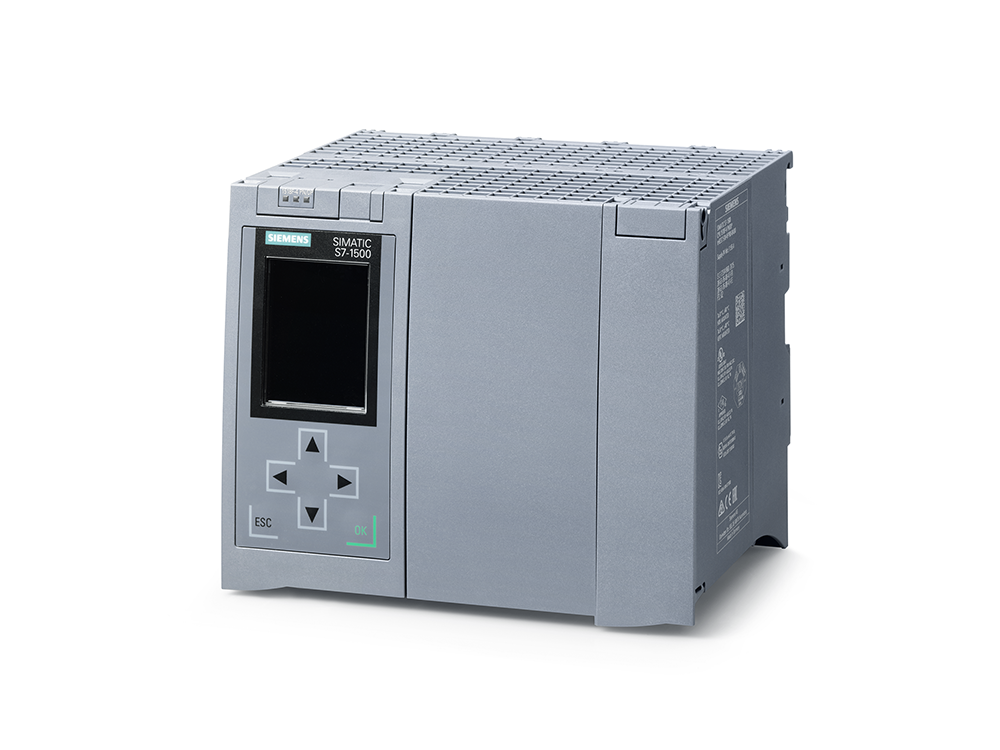

Die CPU 1518F-4 PN/DP ist eine Zentralbaugruppe der Reihe SIMATIC S7-1500F mit drei PROFINET-Schnittstellen (X1 mit integriertem 2-Port-Switch, X2, X3) und einer PROFIBUS-Schnittstelle (X4, RS 485). Der Arbeitsspeicher fasst 9 Mbyte für das Programm und 60 Mbyte für Daten; als Ladespeicher dient eine SIMATIC Memory Card mit bis zu 32 Gbyte. Die typische Bearbeitungszeit für Bitoperationen beträgt 1 ns. Die Versorgung erfolgt mit 24 V DC (19,2 bis 28,8 V), Verpolschutz ist vorhanden. Ein Display und ein Betriebsartenschalter sind integriert.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,2230 kg
|
| Artikelgewicht: |
2,2230 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,50 × 20,00 × 15,90 cm |
Technische Daten
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| taktsynchroner Betrieb |
Ja; Dezentral und zentral; mit minimalen OB 6x Zyklus von 125 µs (dezentral) und 1 ms (zentral) |
| SysLog |
Ja |
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
Leistung
| Einspeiseleistung in den Rückwandbus |
12 W
|
| Leistungsaufnahme aus dem Rückwandbus (bilanziert) |
30 W
|
Schnittstellen
| Anzahl Schnittstellen PROFINET |
3 |
| Anzahl Schnittstellen PROFIBUS |
1 |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja; X1 |
| Anzahl der Ports |
2 |
| integrierter Switch |
Ja |
| RJ 45 (Ethernet) |
Ja; X2 |
| Anzahl der Ports |
1 |
| integrierter Switch |
Nein |
| RJ 45 (Ethernet) |
Ja; X3 |
| RS 485 |
Ja; X4 |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V19 (FW V3.1); ab V13 (FW V1.5) |
Konfigurationssteuerung
Display
| Bildschirmdiagonale [cm] |
6,1 cm
|
Bedienelemente
| Anzahl der Tasten |
6 |
| Betriebsartenschalter |
1 |
Netz- und Spannungsausfallüberbrückung
| Netz-/Spannungsausfallüberbrückungszeit |
5 ms
|
| Wiederholrate, min. |
1/s |
Eingangsstrom
| Stromaufnahme (Nennwert) |
1,55 A
|
| Stromaufnahme, max. |
1,9 A
|
| Einschaltstrom, max. |
1,9 A; Nennwert |
| I²t |
0,4 A²·s |
Speicher
| Anzahl Steckplätze für SIMATIC Memory Card |
1 |
| SIMATIC Memory Card erforderlich |
Ja |
Arbeitsspeicher
| integriert (für Programm) |
9 Mbyte |
| integriert (für Daten) |
60 Mbyte |
Ladespeicher
| steckbar (SIMATIC Memory Card), max. |
32 Gbyte |
Pufferung
CPU-Bearbeitungszeiten
| für Bitoperationen, typ. |
1 ns |
| für Wortoperationen, typ. |
2 ns |
| für Festpunktarithmetik, typ. |
2 ns |
| für Gleitpunktarithmetik, typ. |
6 ns |
CPU-Bausteine
| Anzahl Elemente (gesamt) |
20 000; Bausteine (OB, FB, FC, DB) und UDTs |
DB
| Nummernband |
1 ... 60 999; unterteilt in: vom Anwender nutzbares Nummernband: 1 ... 59 999 und Nummernband via SFC 86 erzeugter DBs: 60 000 ... 60 999 |
| Größe, max. |
16 Mbyte; bei absolut adressierten DBs ist die max. Größe 64 kbyte |
FB
| Nummernband |
0 ... 65 535 |
| Größe, max. |
1 Mbyte |
OB
| Anzahl Freie-Zyklus-OBs |
100 |
| Anzahl Uhrzeitalarm-OBs |
20 |
| Anzahl Verzögerungsalarm-OBs |
20 |
| Anzahl Weckalarm-OBs |
20; mit minimalen OB 3x Zyklus von 100 µs |
| Anzahl Prozessalarm-OBs |
50 |
| Anzahl DPV1-Alarm-OBs |
3 |
| Anzahl Taktsynchronität-OBs |
3 |
| Anzahl Technologiesynchronalarm-OBs |
2 |
| Anzahl Anlauf-OBs |
100 |
| Anzahl Asynchron-Fehler-OBs |
4 |
| Anzahl Synchron-Fehler-OBs |
2 |
| Anzahl Diagnosealarm-OBs |
1 |
Schachtelungstiefe
| je Prioritätsklasse |
24; bei F-Bausteinen bis zu 8 möglich |
S7-Zähler
Remanenz
IEC-Counter
| Anzahl |
beliebig (nur durch den Arbeitsspeicher begrenzt) |
Datenbereiche und deren Remanenz
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
768 kbyte; in Summe; für Merker, Zeiten, Zähler, DBs und Technologiedaten (Achsen) nutzbarer Remanenzspeicher: 700 kbyte |
| erweiterter remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
20 Mbyte; bei Einsatz von PS 60 W 24/48/60 V DC HF |
Merker
| Größe, max. |
16 kbyte |
| Anzahl Taktmerker |
8; Es sind 8 Taktmerkerbits, zusammengefasst in einem Taktmerkerbyte |
Datenbausteine
| Remanenz einstellbar |
Ja |
| Remanenz voreingestellt |
Nein |
Lokaldaten
| je Prioritätsklasse, max. |
64 kbyte; max. 16 kbyte pro Baustein |
Adressbereich
| Anzahl IO-Module |
16 384; max. Anzahl Module / Submodule |
Peripherieadressbereich
| Eingänge |
32 kbyte; alle Eingänge liegen im Prozessabbild |
| Ausgänge |
32 kbyte; alle Ausgänge liegen im Prozessabbild |
davon je integriertem IO-Subsystem
| Eingänge (Volumen) |
32 kbyte; max. 32 kbyte über X1; max. 8 kbyte über X2 oder X4 |
| Ausgänge (Volumen) |
32 kbyte; max. 32 kbyte über X1; max. 8 kbyte über X2 oder X4 |
davon je CM/CP
| Eingänge (Volumen) |
8 kbyte |
| Ausgänge (Volumen) |
8 kbyte |
Teilprozessabbilder
| Anzahl Teilprozessabbilder, max. |
32 |
Hardware-Ausbau
| Anzahl dezentraler IO-Systeme |
64; unter einem dezentralen IO-System wird neben der Einbindung von dezentraler Peripherie über PROFINET bzw. PROFIBUS- Kommunikationsmodule, auch die Anbindung von Peripherie über AS-i Mastermodule bzw. Links (z. B. IE/PB-Link) verstanden |
Anzahl DP-Master
| integriert |
1 |
| über CM |
8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden |
Anzahl IO-Controller
Baugruppenträger
| Baugruppen je Baugruppenträger, max. |
32; CPU + 31 Module |
| Anzahl Zeilen, max. |
1 |
PtP CM
| Anzahl PtP CMs |
die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt |
Uhr
| Typ |
Hardwareuhr |
| Pufferungsdauer |
6 wk; bei 40 °C Umgebungstemperatur, typ. |
| Abweichung pro Tag, max. |
10 s; typ.: 2 s |
Betriebsstundenzähler
Uhrzeitsynchronisation
| unterstützt |
Ja |
| auf DP, Master |
Ja |
| auf DP, Device |
Ja |
| im AS, Master |
Ja |
| im AS, Device |
Ja |
| am Ethernet über NTP |
Ja |
Protokolle
| IP-Protokoll |
Ja; IPv4 |
| PROFINET IO-Controller |
Ja |
| PROFINET IO-Device |
Ja |
| SIMATIC-Kommunikation |
Ja |
| Offene IE-Kommunikation |
Ja; optional auch verschlüsselt möglich |
| Webserver |
Ja |
| Medienredundanz |
Ja |
| Medienredundanz |
Nein |
| PROFINET IO-Controller |
Nein |
| PROFINET IO-Device |
Nein |
| PROFIBUS DP-Master |
Ja |
| PROFIBUS DP-Device |
Nein |
| PROFIsafe |
Ja; V2.4 / V2.6 |
Dienste
| Taktsynchronität |
Ja |
| Direkter Datenaustausch |
Ja; Voraussetzung: IRT und Taktsynchronität (MRPD optional) |
| IRT |
Ja |
| Dynamic frame packing (DFP) |
Ja |
| PROFIenergy |
Ja; per Anwenderprogramm |
| Priorisierter Hochlauf |
Ja; max. 32 PROFINET Devices |
| Anzahl anschließbarer IO-Device, max. |
512; in Summe können maximal 1 000 dezentrale Peripheriegeräte über AS-i, PROFIBUS bzw. PROFINET angeschlossen werden |
| davon IO-Devices mit IRT, max. |
64 |
| Anzahl anschließbarer IO-Device für RT, max. |
512 |
| davon in Linie, max. |
512 |
| Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO- Devices, max. |
8; in Summe über alle Schnittstellen |
| Anzahl der IO-Devices pro Werkzeug, max. |
8 |
| Aktualisierungszeiten |
Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten |
| PROFINET Security class |
1 |
| Taktsynchronität |
Nein |
| IRT |
Ja; minimaler Sendetakt von 250 µs |
| Priorisierter Hochlauf |
Ja |
| Shared Device |
Ja |
| Anzahl IO-Controller bei Shared Device, max. |
4 |
| Aktivieren/Deaktivieren von I-Devices |
Ja; per Anwenderprogramm |
| Asset-Management-Record |
Ja; per Anwenderprogramm |
| PROFINET Security class |
SNMP Konfiguration und DCP Read Only |
| Direkter Datenaustausch |
Nein |
| IRT |
Nein |
| Dynamic frame packing (DFP) |
Nein |
| Priorisierter Hochlauf |
Nein |
| Anzahl anschließbarer IO-Device, max. |
128; in Summe können maximal 1 000 dezentrale Peripheriegeräte über AS-i, PROFIBUS bzw. PROFINET angeschlossen werden |
| Anzahl anschließbarer IO-Device für RT, max. |
128 |
| davon in Linie, max. |
128 |
| im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt |
Ja |
| Äquidistanz |
Ja |
| Aktivieren/Deaktivieren von DP-Devices |
Ja |
Aktualisierungszeit bei IRT
| bei Sendetakt von 125 µs |
125 µs |
| bei Sendetakt von 187,5 µs |
187,5 µs |
| bei Sendetakt von 250 µs |
250 µs bis 4 ms |
| bei Sendetakt von 500 µs |
500 µs bis 8 ms |
| bei Sendetakt von 1 ms |
1 ms bis 16 ms |
| bei Sendetakt von 2 ms |
2 ms bis 32 ms |
| bei Sendetakt von 4 ms |
4 ms bis 64 ms |
| bei IRT und Parametrierung "ungerader" Sendetakte |
Aktualisierungszeit = eingestellter "ungerader" Sendetakt (beliebige Vielfache von 125 µs: 375 µs, 625 µs ... 3 875 µs) |
Aktualisierungszeit bei RT
| bei Sendetakt von 250 µs |
250 µs bis 128 ms |
| bei Sendetakt von 500 µs |
500 µs bis 256 ms |
| bei Sendetakt von 1 ms |
1 ms bis 512 ms |
| bei Sendetakt von 2 ms |
2 ms bis 512 ms |
| bei Sendetakt von 4 ms |
4 ms bis 512 ms |
PROFIBUS DP-Master
| Anzahl Verbindungen, max. |
48; für die integrierte PROFIBUS DP-Schnittstelle |
| Anzahl DP-Devices, max. |
125; in Summe können maximal 1 000 dezentrale Peripheriegeräte über AS-i, PROFIBUS bzw. PROFINET angeschlossen werden |
RJ 45 (Ethernet)
| 100 Mbit/s |
Ja |
| 1000 Mbit/s |
Ja; nur an der X3-Schnittstelle der CPU 1518 möglich |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
| Industrial Ethernet Status-LED |
Ja |
RS 485
| Übertragungsgeschwindigkeit, max. |
12 Mbit/s |
Anzahl Verbindungen
| Anzahl Verbindungen, max. |
384; über integrierte Schnittstellen der CPU und angeschlossener CPs / CMs |
| Anzahl Verbindungen reserviert für ES/HMI/Web |
10 |
| Anzahl Verbindungen über integrierte Schnittstellen |
320 |
| Anzahl S7-Routing Verbindungen |
64; in Summe, über PROFIBUS werden nur 16 S7-Routing Verbindungen unterstützt |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
| H-Sync-Forwarding |
Ja |
Medienredundanz
| Medienredundanz |
nur über 1. Schnittstelle (X1) |
| MRP |
Ja; MRP-Automanager nach IEC 62439-2 Edition 2.0; MRP-Manager; MRP- Client |
| MRP-Interconnection, unterstützt |
Ja; als MRP-Ringteilnehmer nach IEC 62439-2 Edition 3.0 |
| MRPD |
Ja; Voraussetzung: IRT |
| Umschaltzeit bei Leitungsunterbrechung, typ. |
200 ms; bei MRP; stoßfrei bei MRPD |
| Anzahl Teilnehmer im Ring, max. |
50 |
SIMATIC-Kommunikation
| PG/OP-Kommunikation |
Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| S7-Routing |
Ja |
| Datensatz-Routing |
Ja |
| S7-Kommunikation, als Server |
Ja |
| S7-Kommunikation, als Client |
Ja |
| Nutzdaten pro Auftrag, max. |
siehe Online-Hilfe (S7 communication, User data size) |
Offene IE-Kommunikation
| TCP/IP |
Ja |
| TCP/IP, Datenlänge, max. |
64 kbyte |
| TCP/IP, mehrere passive Verbindungen pro Port, unterstützt |
Ja |
| ISO-on-TCP (RFC1006) |
Ja |
| ISO-on-TCP (RFC1006), Datenlänge, max. |
64 kbyte |
| UDP |
Ja |
| UDP, Datenlänge, max. |
2 kbyte; 1 472 byte bei UDP Broadcast |
| UDP, UDP-Multicast |
Ja; 128 Multicast-Kreise (davon max. 5 über X1) |
| DHCP |
Ja |
| DNS |
Ja |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
| Verschlüsselung |
Ja; optional |
Webserver
| HTTP |
Ja; Standard- und Anwenderseiten |
| HTTPS |
Ja; Standard- und Anwenderseiten |
| Web API, Anzahl Sessions, max. |
200 |
| Web API, Anzahl gleichzeitiger HTTP-Aufrufe, max. |
4 |
| Web API, HTTP Request Body, max. |
131 072 byte |
OPC UA
| Runtime-Lizenz erforderlich |
Ja; Lizenz "Large" erforderlich |
| OPC UA Client |
Ja; Data Access (Registered Read/Write), Method Call |
| OPC UA Client, Applikations-Authentifizierung |
Ja |
| OPC UA Client, Security Policys |
verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| OPC UA Client, Benutzer-Authentifizierung |
"Anonym" oder mittels Benutzername & Passwort |
| OPC UA Client, Anzahl Verbindungen, max. |
40 |
| OPC UA Client, Anzahl Knoten der Client-Schnittstellen, empfohlen max. |
5 000 |
| OPC UA Client, Anzahl Elemente für jeweils einen Aufruf von OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_ max. |
300 UA_WriteList, |
| OPC UA Client, Anzahl Elemente für jeweils einen Aufruf von OPC_UA_NameSpaceGetIndexList, max. |
20 |
| OPC UA Client, Anzahl Elemente für jeweils einen Aufruf von OPC_UA_MethodGetHandleList, max. |
100 |
| OPC UA Client, Anzahl gleichzeitiger Aufrufe der Client- Anweisungen für Sitzungsmanagement, pro Verbindung, max. |
1 |
| OPC UA Client, Anzahl gleichzeitiger Aufrufe der Client- Anweisungen für Datenzugriff, pro Verbindung, max. |
5 |
| OPC UA Client, Anzahl registrierbarer Knoten, max. |
5 000 |
| OPC UA Client, Anzahl registrierbarer Methoden Aufrufe von OPC_UA_MethodCall, max. |
100 |
| OPC UA Client, Anzahl Eingänge/Ausgänge bei Aufruf OPC_UA_MethodCall, max. |
20 |
| OPC UA Server |
Ja; Data Access (Read, Write, Subscribe), Method Call, Alarms & Condition (A&C), Custom Address Space |
| OPC UA Server, Applikations-Authentifizierung |
Ja |
| OPC UA Server, Security Policys |
verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss |
| OPC UA Server, Benutzer-Authentifizierung |
"Anonym" oder mittels Benutzername & Passwort |
| OPC UA Server, GDS Unterstützung (Zertifikatsmanagement) |
Ja |
| OPC UA Server, Anzahl Sessions, max. |
64 |
| OPC UA Server, Anzahl erreichbarer Variablen, max. |
200 000 |
| OPC UA Server, Anzahl registrierbarer Knoten, max. |
50 000 |
| OPC UA Server, Anzahl Subscriptions je Session, max. |
50 |
| OPC UA Server, Abtastintervall, min. |
10 ms
|
| OPC UA Server, Sendeintervall, min. |
10 ms
|
| OPC UA Server, Anzahl Server-Methoden, max. |
100 |
| OPC UA Server, Anzahl Eingänge/Ausgänge je Server-Methode, max. |
20 |
| OPC UA Server, Anzahl überwachter Elemente (monitored items), empfohlen max. |
24 000; bei 1 s Abtastintervall und 1 s Sendeintervall |
| OPC UA Server, Anzahl der Server-Schnittstellen, max. |
jeweils 10 vom Typ "Server-Schnittstelle" / "Companion-Spezifikation" und 20 vom Typ "Referenz-Namensraum" |
| OPC UA Server, Anzahl Knoten bei benutzerdefinierten Server- Schnittstellen, max. |
50 000 |
| Alarms and Conditions |
Ja |
| Alarms and Conditions, Anzahl Programmmeldungen |
400 |
| Alarms and Conditions, Anzahl Meldungen für Systemdiagnose |
200 |
Weitere Protokolle
S7-Meldefunktionen
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. |
64 |
| Anzahl Subscriptions, max. |
750 |
| Anzahl Variablen/Attribute für Subscriptions, max. |
50 000 |
| Programmmeldungen |
Ja |
| Anzahl konfigurierbarer Programmmeldungen, max. |
10 000; Programmmeldungen werden durch den Baustein "Program_Alarm", ProDiag oder GRAPH generiert |
| Anzahl ladbarer Programmmeldungen in RUN, max. |
10 000 |
| Anzahl gleichzeitig aktiver Meldungen, max., Anzahl Programmmeldungen |
4 000 |
| Anzahl gleichzeitig aktiver Meldungen, max., Anzahl Meldungen für Systemdiagnose |
1 000 |
| Anzahl gleichzeitig aktiver Meldungen, max., Anzahl Meldungen für Motion Technologieobjekte |
480 |
Test- Inbetriebnahmefunktionen
| Gemeinsame Inbetriebnahme (Team Engineering) |
Ja; paralleler Online-Zugriff möglich für bis zu 10 Engineering Systeme |
| Status Baustein |
Ja; bis zu 16 gleichzeitig (in Summe über alle ES-Clients) |
| Einzelschritt |
Nein |
| Anzahl Haltepunkte |
20 |
| Profiling |
Nein |
Status/Steuern
| Status/Steuern Variable |
Ja; ohne Failsafe |
| Variablen |
Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge (ohne Failsafe), Zeiten, Zähler |
| Anzahl Variablen, max., davon Status Variable, max. |
200; pro Auftrag |
| Anzahl Variablen, max., davon Steuern Variable, max. |
200; pro Auftrag |
Forcen
| Forcen |
Ja; ohne Failsafe |
| Forcen, Variablen |
Peripherieein-/ausgänge (ohne Failsafe) |
| Anzahl Variablen, max. |
200 |
Diagnosepuffer
| vorhanden |
Ja |
| Anzahl Einträge, max. |
3 200 |
| Anzahl Einträge, max., davon netzausfallsicher |
1 000 |
Traces
| Anzahl projektierbarer Traces |
8 |
| Speichergröße je Trace, max. |
512 kbyte |
Diagnoseanzeige LED
| RUN/STOP-LED |
Ja |
| ERROR-LED |
Ja |
| MAINT-LED |
Ja |
| Verbindungsanzeige LINK TX/RX |
Ja |
Unterstützte Technologieobjekte
| Motion Control |
Ja; Hinweis: Die Anzahl der Technologieobjekte wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| Motion Control, Anzahl verfügbarer Motion Control Ressourcen für Technologieobjekte |
15 360 |
| Motion Control, benötigte Motion Control Ressourcen, je Drehzahlachse |
40 |
| Motion Control, benötigte Motion Control Ressourcen, je Positionierachse |
80 |
| Motion Control, benötigte Motion Control Ressourcen, je Gleichlaufachse |
160 |
| Motion Control, benötigte Motion Control Ressourcen, je externer Geber |
80 |
| Motion Control, benötigte Motion Control Ressourcen, je Nocken |
20 |
| Motion Control, benötigte Motion Control Ressourcen, je Nockenspur |
160 |
| Motion Control, benötigte Motion Control Ressourcen, je Messtaster |
40 |
| Motion Control, Positionierachse, Anzahl Positionierachsen bei Motion Control Zyklus von 4 ms (typischer Wert) |
140 |
| Motion Control, Positionierachse, Anzahl Positionierachsen bei Motion Control Zyklus von 8 ms (typischer Wert) |
192 |
| Regler, PID_Compact |
Ja; universeller PID-Regler mit integrierter Optimierung |
| Regler, PID_3Step |
Ja; PID-Regler mit integrierter Optimierung für Ventile |
| Regler, PID-Temp |
Ja; PID-Regler mit integrierter Optimierung für Temperatur |
| Zählen und Messen, High Speed Counter |
Ja |
Treibhauspotential
| Treibhauspotential, (gesamt) [CO2 eq] |
570 kg
|
| Treibhauspotential, (während Herstellung) [CO2 eq] |
96,9 kg
|
| Treibhauspotential, (während Betrieb) [CO2 eq] |
483 kg
|
| Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-9,97 kg
|
Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb
| Performance Level nach ISO 13849-1 |
PLe |
| SIL gemäß IEC 61508 |
SIL 3 |
Versagenswahrscheinlichkeit (bei Gebrauchsdauer von 20 Jahren und Reparaturzeit von 100 Stunden)
| Low demand mode: PFDavg gemäß SIL3 |
< 2,00E-05 |
| High demand/continous mode: PFH gemäß SIL3 |
< 1,00E-09 |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Programmiersprache
| KOP |
Ja; inkl. Failsafe |
| FUP |
Ja; inkl. Failsafe |
| AWL |
Ja |
| SCL |
Ja |
| CFC |
Ja; entweder CFC oder Failsafe-Funktionalität |
| GRAPH |
Ja |
Know-how-Schutz
| Anwenderprogrammschutz/Passwortschutz |
Ja |
| Kopierschutz |
Ja |
| Bausteinschutz |
Ja |
Zugriffschutz
| Schutz der vertraulichen Konfigurationsdaten |
Ja |
| Passwort für Display |
Ja |
| Schutzstufe: Schreibschutz |
Ja |
| Schutzstufe: Schreib-/Leseschutz |
Ja |
| Schutzstufe: Schreibschutz für Failsafe |
Ja |
| Schutzstufe: Complete Protection |
Ja |
| Benutzerverwaltung |
Ja; geräteweit |
Zykluszeitüberwachung
| untere Grenze |
einstellbare Mindestzykluszeit |
| obere Grenze |
einstellbare maximale Zykluszeit |
Maße
| Breite |
175 mm
|
| Höhe |
147 mm
|
| Tiefe |
129 mm
|
Gewichte
Verlustleistung
| Verlustleistung, typ. |
24 W
|
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
0 °C |
| waagerechte Einbaulage, max. |
60 °C; Display: 50 °C, bei einer Betriebstemperatur von typ. 50 °C wird das Display abgeschaltet |
| senkrechte Einbaulage, min. |
0 °C |
| senkrechte Einbaulage, max. |
40 °C; Display: 40 °C, bei einer Betriebstemperatur von typ. 40 °C wird das Display abgeschaltet |
Umgebungstemperatur bei Lagerung/Transport
Allgemeine Informationen
| Produkttyp-Bezeichnung |
CPU 1518F-4PN/DP |
| HW-Funktionsstand |
FS11 |
| Firmware-Version |
V3.1 |
| Firmware-Version, FW-Update möglich |
Ja |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000236 |
| Produktfamilie |
CPU 1518F-3 PN |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
22,5 x 20,00 x 15,9 cm |
| Nettogewicht |
2,223 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 20.12.2013 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) is(?,?-dimethylbenzyl) peroxide CAS-No. 80-43-3 > 0,1 % (w / w) |
Es gibt noch keine Bewertungen.
