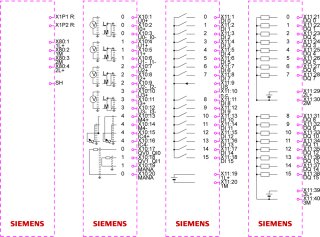

Produktbeschreibung
Die SIMATIC S7-1500 CPU 1511C-1 PN ist eine dezentral einsetzbare Kompakt-Steuereinheit für mittelkomplexe Automatisierungsaufgaben in Schaltschränken und Anlagensteuerungen. Sie verfügt über 300 KB Programmspeicher und 1,5 MB Datenspeicher, 16 digitale Eingänge, 16 digitale Ausgänge, 5 analoge Eingänge und 2 analoge Ausgänge. Zusätzlich bietet die CPU 6 schnelle Zähler sowie 4 schnelle Ausgänge für PTO/PWM-Funktionen und Frequenzausgabe. Die Stromversorgung erfolgt über 24 V DC. Die Steuerung ist mit PROFINET IRT und integriertem 2-Port-Switch ausgestattet, was eine dezentrale Anbindung von Sensor-Aktor-Modulen mit Taktraten bis 500 Mikrosekunden ermöglicht. Die Bit-Performance liegt bei 6 Nanosekunden.
Anwendungsbereiche
Typische Einsatzfelder sind die Steuerung von Verpackungsmaschinen, Förderanlagen und Produktionsliniensegmenten sowie die Anlagenbeschaltung in Fertigungslinien mit verteilter I/O-Architektur. Die CPU ist ab STEP 7 TIA Portal V21 (Firmware V4.1) oder ab V19 (Firmware V3.1) programmierbar. Ein integriertes 3,45-cm-Display mit 8 Tasten ermöglicht die Visualisierung von Diagnostics-Daten vor Ort. Die Abmessungen betragen 85 mm Breite, 147 mm Höhe und 129 mm Tiefe.
Vorteile gegenüber Alternativen
Im Unterschied zu größeren S7-1500-CPUs ermöglicht die kompakte Bauform die Installation in beengten Schaltschränken ohne separate Zusatzmodule für grundlegende Steuerungsaufgaben. Eine SIMATIC Memory Card ist erforderlich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,2290 kg
|
| Artikelgewicht: |
1,2290 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
23,80 × 18,90 × 17,20 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000236 |
| Produktfamilie |
CPU 1511C-1 PN |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
23,8 x 18,9 x 17,2 cm |
| Nettogewicht |
1,229 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Nicht verfügbar |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) is(?,?-dimethylbenzyl) peroxide CAS-No. 80-43-3 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
CPU 1511C-1 PN |
| HW-Funktionsstand |
FS01 |
| Firmware-Version |
V4.1 |
| FW-Update möglich |
Ja |
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| taktsynchroner Betrieb |
Ja; mit minimalen OB 6x Zyklus von 500 µs (dezentral) |
| SysLog |
Ja |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V21 (FW V4.1) / ab V19 (FW V3.1); mit älteren TIA Portal Versionen projektierbar als 6ES7511-1CK01-0AB0 |
Konfigurationssteuerung
Display
| Bildschirmdiagonale [cm] |
3,45 cm
|
Bedienelemente
| Anzahl der Tasten |
8 |
| Betriebsartentasten |
2 |
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V; DC 20,4 V für Versorgung der digitalen Ein-/Ausgänge |
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
Netz- und Spannungsausfallüberbrückung
| Netz-/Spannungsausfallüberbrückungszeit |
5 ms; bezieht sich auf die Versorgungsspannung am CPU-Teil |
| Wiederholrate, min. |
1/s |
Eingangsstrom
| Stromaufnahme (Nennwert) |
0,62 A; ohne DI/DO Last |
| Stromaufnahme, max. |
0,9 A; ohne DI/DO Last |
| Einschaltstrom, max. |
1,22 A; Nennwert |
| I²t |
0,6 A²·s |
| für Signal "1", typ. |
2,5 mA
|
Digitaleingänge
| aus Lastspannung L+ (ohne Last), max. |
20 mA; je Gruppe |
Digitalausgänge
| aus Lastspannung L+, max. |
30 mA; je Gruppe, ohne Last |
Geberversorgung
| Anzahl Ausgänge |
1; eine gemeinsame 24 V-Geberversorgung |
24 V-Geberversorgung
| 24 V |
Ja; L+ (-0,8 V) |
| Kurzschluss-Schutz |
Ja |
| Ausgangsstrom, max. |
1 A
|
Leistung
| Einspeiseleistung in den Rückwandbus |
10 W
|
| Leistungsaufnahme aus dem Rückwandbus (bilanziert) |
8,5 W
|
Verlustleistung
| Verlustleistung, typ. |
5 W
|
Speicher
| Anzahl Steckplätze für SIMATIC Memory Card |
1 |
| SIMATIC Memory Card erforderlich |
Ja |
Arbeitsspeicher
| integriert (für Programm) |
300 kbyte |
| integriert (für Daten) |
1,5 Mbyte |
Ladespeicher
| steckbar (SIMATIC Memory Card), max. |
32 Gbyte |
Pufferung
CPU-Bearbeitungszeiten
| für Bitoperationen, typ. |
6 ns |
| für Wortoperationen, typ. |
7 ns |
| für Festpunktarithmetik, typ. |
9 ns |
| für Gleitpunktarithmetik, typ. |
37 ns |
CPU-Bausteine
| Anzahl Elemente (gesamt) |
4 000; Bausteine (OB, FB, FC, DB) und UDTs |
DB
| Nummernband |
1 ... 60 999; unterteilt in: vom Anwender nutzbares Nummernband: 1 ... 59 999 und Nummernband via SFC 86 erzeugter DBs: 60 000 ... 60 999 |
| Größe, max. |
1,5 Mbyte; bei absolut adressierten DBs ist die max. Größe 64 kbyte |
FB
| Nummernband |
0 ... 65 535 |
| Größe, max. |
300 kbyte |
FC
| Nummernband |
0 ... 65 535 |
| Größe, max. |
300 kbyte |
OB
| Größe, max. |
300 kbyte |
| Anzahl Freie-Zyklus-OBs |
100 |
| Anzahl Uhrzeitalarm-OBs |
20 |
| Anzahl Verzögerungsalarm-OBs |
20 |
| Anzahl Weckalarm-OBs |
20; mit minimalen OB 3x Zyklus von 250 µs |
| Anzahl Prozessalarm-OBs |
50 |
| Anzahl DPV1-Alarm-OBs |
3 |
| Anzahl Taktsynchronität-OBs |
1 |
| Anzahl Anlauf-OBs |
100 |
| Anzahl Asynchron-Fehler-OBs |
4 |
| Anzahl Synchron-Fehler-OBs |
2 |
| Anzahl Diagnosealarm-OBs |
1 |
Schachtelungstiefe
S7-Zähler
Remanenz
IEC-Counter
| Anzahl |
beliebig (nur durch den Arbeitsspeicher begrenzt) |
S7-Zeiten
IEC-Timer
| Anzahl |
beliebig (nur durch den Arbeitsspeicher begrenzt) |
Datenbereiche und deren Remanenz
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
216 kbyte; in Summe; für Merker, Zeiten, Zähler, DBs und Technologiedaten (Achsen) |
| erweiterter remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
1,5 Mbyte; bei Einsatz von PS 60 W 24/48/60 V DC HF |
Merker
| Größe, max. |
16 kbyte |
| Anzahl Taktmerker |
8; Es sind 8 Taktmerkerbits, zusammengefasst in einem Taktmerkerbyte |
Datenbausteine
| Remanenz einstellbar |
Ja |
| Remanenz voreingestellt |
Nein |
Lokaldaten
| je Prioritätsklasse, max. |
64 kbyte; max. 16 kbyte pro Baustein |
Adressbereich
| Anzahl IO-Module |
2 048; max. Anzahl Module / Submodule |
Peripherieadressbereich
| Eingänge |
32 kbyte; alle Eingänge liegen im Prozessabbild |
| Ausgänge |
32 kbyte; alle Ausgänge liegen im Prozessabbild |
davon je integriertem IO-Subsystem
| — Eingänge (Volumen) |
8 kbyte |
| — Ausgänge (Volumen) |
8 kbyte |
davon je CM/CP
| — Eingänge (Volumen) |
8 kbyte |
| — Ausgänge (Volumen) |
8 kbyte |
Teilprozessabbilder
| Anzahl Teilprozessabbilder, max. |
32 |
Hardware-Ausbau
| Anzahl dezentraler IO-Systeme |
32; unter einem dezentralen IO-System wird neben der Einbindung von dezentraler Peripherie über PROFINET bzw. PROFIBUS-Kommunikationsmodule, auch die Anbindung von Peripherie über AS-i Mastermodule bzw. Links (z. B. IE/PB-Link) verstanden |
Anzahl DP-Master
| über CM |
4; in Summe können maximal 4 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden |
Anzahl IO-Controller
| integriert |
1 |
| über CM |
4; in Summe können maximal 4 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden |
Baugruppenträger
| Baugruppen je Baugruppenträger, max. |
32; CPU + 31 Module |
| Anzahl Zeilen, max. |
1 |
PtP CM
| Anzahl PtP CMs |
die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt |
Uhr
| Typ |
Hardwareuhr |
| Pufferungsdauer |
6 wk; bei 40 °C Umgebungstemperatur, typ. |
| Abweichung pro Tag, max. |
10 s; typ.: 2 s |
Betriebsstundenzähler
Uhrzeitsynchronisation
| unterstützt |
Ja |
| auf DP, Master |
Ja; über PROFIBUS CM / CP |
| auf DP, Device |
Ja; über PROFIBUS CM / CP |
| im AS, Master |
Ja |
| im AS, Device |
Ja |
| am Ethernet über NTP |
Ja |
Digitaleingaben
| integrierte Kanäle (DI) |
16 |
| digitale Eingänge parametrierbar |
Ja |
| M/P-lesend |
P-lesend |
| Eingangskennlinie nach IEC 61131, Typ 3 |
Ja |
Funktionen Digitaleingänge, parametrierbar
| Tor-Start/Stopp |
Ja |
| Capture |
Ja |
| Synchronisation |
Ja |
Eingangsspannung
| Art der Eingangsspannung |
DC |
| Nennwert (DC) |
24 V
|
| für Signal "0" |
-3 ... +5 V |
| für Signal "1" |
+11 ... +30 V |
für Standardeingänge
| — parametrierbar |
Ja; keine / 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 ms |
| — bei "0" nach "1", min. |
4 µs; bei Parametrierung "keine" |
| — bei "0" nach "1", max. |
20 ms
|
| — bei "1" nach "0", min. |
4 µs; bei Parametrierung "keine" |
| — bei "1" nach "0", max. |
20 ms
|
für Alarmeingänge
| — parametrierbar |
Ja; identisch wie für Standardeingänge |
für Technologische Funktionen
| — parametrierbar |
Ja; identisch wie für Standardeingänge |
| — "0" nach "1", max. |
5 µs; abhängig vom verwendeten Ausgang, siehe zusätzliche Beschreibung im Handbuch |
| — "1" nach "0", max. |
5 µs; abhängig vom verwendeten Ausgang, siehe zusätzliche Beschreibung im Handbuch |
| — Strom je Kanal, max. |
0,5 A; siehe zusätzliche Beschreibung im Handbuch |
Leitungslänge
| geschirmt, max. |
1 000 m; 600 m für technologische Funktionen; abhängig von Eingangsfrequenz, Geber und Kabelqualität; max. 50 m bei 100 kHz |
| ungeschirmt, max. |
600 m; für technologische Funktionen: Nein |
Digitalausgaben
| Art des Digitalausgangs |
Transistor |
| integrierte Kanäle (DO) |
16 |
| P-schaltend |
Ja; Push-Pull-Ausgang |
| Kurzschluss-Schutz |
Ja; elektronisch / thermisch |
| Ansprechschwelle, typ. |
1,6 A bei Standard Ausgang, 0,5 A bei High-Speed-Ausgang; Details siehe Handbuch |
| Begrenzung der induktiven Abschaltspannung auf |
Stecker X11: -0,8 V |
| Ansteuern eines Digitaleingangs |
Ja |
| Genauigkeit Impulsdauer |
bis zu ±100 ppm ±2 ?s bei High-Speed-Ausgang; Details siehe Handbuch |
| minimale Impulsdauer |
2 µs; bei High-Speed-Ausgang |
Funktionen Digitalausgänge, parametrierbar
| Schalten an Vergleichswerten |
Ja; als Ausgangssignal eines High Speed Counters |
| PWM-Ausgang |
Ja |
| — Anzahl, max. |
4 |
| — Periodendauer parametrierbar |
Ja |
| — Einschaltdauer, min. |
0 %
|
| — Einschaltdauer, max. |
100 %
|
| — Auflösung der Einschaltdauer |
0,0036 %; bei S7 Analog Format, min. 40 ns |
| Frequenzausgabe |
Ja |
Schaltvermögen der Ausgänge
| bei ohmscher Last, max. |
0,5 A; 0,1 A bei High-Speed-Ausgang, d.h. bei Verwendung eines schnellen Ausgangs; Details siehe Handbuch |
| bei Lampenlast, max. |
5 W; 1 W bei High-Speed-Ausgang, d.h. bei Verwendung eines schnellen Ausgangs; Details siehe Handbuch |
Lastwiderstandsbereich
| untere Grenze |
48 ?; 240 Ohm bei High-Speed-Ausgang, d.h. bei Verwendung eines schnellen Ausgangs; Details siehe Handbuch |
| obere Grenze |
12 k? |
Ausgangsspannung
| Art der Ausgangsspannung |
DC |
| für Signal "0", max. |
1 V; bei High-Speed-Ausgang, d.h. bei Verwendung eines schnellen Ausgangs; Details siehe Handbuch |
| für Signal "1", min. |
23,2 V; L+ (-0,8 V) |
Ausgangsstrom
| für Signal "1" Nennwert |
0,5 A; 0,1 A bei High-Speed-Ausgang, d.h. bei Verwendung eines schnellen Ausgangs, Derating beachten; Details siehe Handbuch |
| für Signal "1" zulässiger Bereich, min. |
2 mA
|
| für Signal "1" zulässiger Bereich, max. |
0,6 A; 0,12 A bei High-Speed-Ausgang, d.h. bei Verwendung eines schnellen Ausgangs, Derating beachten; Details siehe Handbuch |
| für Signal "0" Reststrom, max. |
0,5 mA
|
Ausgangsverzögerung bei ohmscher Last
| "0" nach "1", max. |
200 µs |
| "1" nach "0", max. |
500 µs; lastabhängig |
Parallelschalten von zwei Ausgängen
| für logische Verknüpfungen |
Ja; für technologische Funktionen: Nein |
| zur Leistungserhöhung |
Nein |
| zur redundanten Ansteuerung einer Last |
Ja; für technologische Funktionen: Nein |
Schaltfrequenz
| bei ohmscher Last, max. |
100 kHz; bei High-Speed-Ausgang, 100 Hz bei Standard Ausgang |
| bei induktiver Last, max. |
0,5 Hz; nach IEC 60947-5-1, DC-13; Derating-Kurve beachten |
| bei Lampenlast, max. |
10 Hz
|
Summenstrom der Ausgänge
| Strom je Kanal, max. |
0,5 A; siehe zusätzliche Beschreibung im Handbuch |
| Strom je Gruppe, max. |
8 A; siehe zusätzliche Beschreibung im Handbuch |
| Strom je Spannungsversorgung, max. |
4 A; 2 Spannungsversorgungen je Gruppe, Strom je Spannungsversorgung max. 4 A, siehe zusätzliche Beschreibung im Handbuch |
Relaisausgänge
Analogeingaben
| Anzahl Analogeingänge |
5; 4x für U/I, 1x für R/RTD |
| bei Strommessung |
4; max. |
| bei Spannungsmessung |
4; max. |
| bei Widerstands-/Widerstandthermometermessung |
1 |
| integrierte Kanäle (AI) |
5 |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. |
28,8 V
|
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. |
40 mA
|
| Zykluszeit (alle Kanäle), min. |
1 ms; abhängig von der parametrierten Störfrequenzunterdrückung, Details siehe Wandlungsverfahren im Handbuch |
| technische Einheit für Temperaturmessung einstellbar |
Ja; °C / °F / K |
Eingangsbereiche (Nennwerte), Spannungen
| 0 bis +10 V |
Ja; physikalischer Messbereich: ±10 V |
| — Eingangswiderstand (0 bis 10 V) |
100 k? |
| 1 V bis 5 V |
Ja; physikalischer Messbereich: ±10 V |
| — Eingangswiderstand (1 V bis 5 V) |
100 k? |
| -10 V bis +10 V |
Ja |
| — Eingangswiderstand (-10 V bis +10 V) |
100 k? |
| -5 V bis +5 V |
Ja; physikalischer Messbereich: ±10 V |
| — Eingangswiderstand (-5 V bis +5 V) |
100 k? |
Eingangsbereiche (Nennwerte), Ströme
| 0 bis 20 mA |
Ja; physikalischer Messbereich: ±20 mA |
| — Eingangswiderstand (0 bis 20 mA) |
50 ?; zuzüglich ca. 55 Ohm für Überspannungsschutz durch PTC |
| -20 mA bis +20 mA |
Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) |
50 ?; zuzüglich ca. 55 Ohm für Überspannungsschutz durch PTC |
| 4 mA bis 20 mA |
Ja; physikalischer Messbereich: ±20 mA |
| — Eingangswiderstand (4 mA bis 20 mA) |
50 ?; zuzüglich ca. 55 Ohm für Überspannungsschutz durch PTC |
Eingangsbereiche (Nennwerte), Widerstandsthermometer
| Ni 100 |
Ja; Standard / Klima |
| — Eingangswiderstand (Ni 100) |
10 M? |
| Pt 100 |
Ja; Standard / Klima |
| — Eingangswiderstand (Pt 100) |
10 M? |
Eingangsbereiche (Nennwerte), Widerstände
| 0 bis 150 Ohm |
Ja; physikalischer Messbereich: 0 ... 600 Ohm |
| — Eingangswiderstand (0 bis 150 Ohm) |
10 M? |
| 0 bis 300 Ohm |
Ja; physikalischer Messbereich: 0 ... 600 Ohm |
| — Eingangswiderstand (0 bis 300 Ohm) |
10 M? |
| 0 bis 600 Ohm |
Ja |
| — Eingangswiderstand (0 bis 600 Ohm) |
10 M? |
Analogausgaben
| integrierte Kanäle (AO) |
2 |
| Spannungsausgang, Kurzschluss-Schutz |
Ja |
| Zykluszeit (alle Kanäle), min. |
1 ms; abhängig von der parametrierten Störfrequenzunterdrückung, Details siehe Wandlungsverfahren im Handbuch |
Ausgangsbereiche, Spannung
| 0 bis 10 V |
Ja |
| 1 V bis 5 V |
Ja |
| -10 V bis +10 V |
Ja |
Ausgangsbereiche, Strom
| 0 bis 20 mA |
Ja |
| -20 mA bis +20 mA |
Ja |
| 4 mA bis 20 mA |
Ja |
Bürdenwiderstand (im Nennbereich des Ausgangs)
| bei Spannungsausgängen, min. |
1 k? |
| bei Spannungsausgängen, kapazitive Last, max. |
100 nF
|
| bei Stromausgängen, max. |
500 ? |
| bei Stromausgängen, induktive Last, max. |
1 mH |
Integrations- und Wandlungszeit/Auflösung pro Kanal
| Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. |
16 bit |
| Integrationszeit parametrierbar |
Ja; 2,5 / 16,67 / 20 / 100 ms, wirkt auf alle Kanäle |
| Störspannungsunterdrückung für Störfrequenz f1 in Hz |
400 / 60 / 50 / 10 |
Glättung der Messwerte
| parametrierbar |
Ja |
| Stufe: Keine |
Ja |
| Stufe: Schwach |
Ja |
| Stufe: Mittel |
Ja |
| Stufe: Stark |
Ja |
Einschwingzeit
| für ohmsche Last |
1,5 ms
|
| für kapazitive Last |
2,5 ms
|
| für induktive Last |
2,5 ms
|
Anschluss der Signalgeber
| für Spannungsmessung |
Ja |
| für Strommessung als 4-Draht-Messumformer |
Ja |
| für Widerstandsmessung mit Zweileiter-Anschluss |
Ja |
| für Widerstandsmessung mit Dreileiter-Anschluss |
Ja |
| für Widerstandsmessung mit Vierleiter-Anschluss |
Ja |
Anschließbare Geber
| 2-Draht-Sensor |
Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. |
1,5 mA
|
Gebersignale, Inkrementalgeber (asymmetrisch)
| Eingangsspannung |
24 V
|
| Eingangsfrequenz, max. |
100 kHz
|
| Zählfrequenz, max. |
400 kHz; bei Vierfachauswertung |
| Signalfilter parametrierbar |
Ja |
| Inkrementalgeber mit A/B-Spuren, 90° phasenversetzt |
Ja |
| Inkrementalgeber mit A/B-Spuren, 90° phasenversetzt und Null-Spur |
Ja |
| Impulsgeber |
Ja |
| Impulsgeber mit Richtung |
Ja |
| Impulsgeber mit einem Puls-Signal je Zählrichtung |
Ja |
Fehler/Genauigkeiten
| Linearitätsfehler (bezogen auf Eingangsbereich), (+/-) |
0,1 %
|
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) |
0,005 %/K |
| Übersprechen zwischen den Eingängen, max. |
-60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) |
0,05 %
|
| Ausgangswelligkeit (bezogen auf Ausgangsbereich, Bandbreite 0 bis 50 kHz), (+/-) |
0,02 %
|
| Linearitätsfehler (bezogen auf Ausgangsbereich), (+/-) |
0,15 %
|
| Temperaturfehler (bezogen auf Ausgangsbereich), (+/-) |
0,005 %/K |
| Übersprechen zwischen den Ausgängen, max. |
-80 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Ausgangsbereich), (+/-) |
0,05 %
|
Gebrauchsfehlergrenze im gesamten Temperaturbereich
| Spannung, bezogen auf Eingangsbereich, (+/-) |
0,3 %
|
| Strom, bezogen auf Eingangsbereich, (+/-) |
0,3 %
|
| Widerstand, bezogen auf Eingangsbereich, (+/-) |
0,3 %
|
| Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) |
Pt100 Standard: ±2 K, Pt100 Klima: ±1 K, Ni100 Standard: ±1,2 K, Ni100 Klima: ±1 K |
| Spannung, bezogen auf Ausgangsbereich, (+/-) |
0,3 %
|
| Strom, bezogen auf Ausgangsbereich, (+/-) |
0,3 %
|
Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C)
| Spannung, bezogen auf Eingangsbereich, (+/-) |
0,2 %
|
| Strom, bezogen auf Eingangsbereich, (+/-) |
0,2 %
|
| Widerstand, bezogen auf Eingangsbereich, (+/-) |
0,2 %
|
| Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) |
Pt100 Standard: ±1 K, Pt100 Klima: ±0,5 K, Ni100 Standard: ±0,6 K, Ni100 Klima: ±0,5 K |
| Spannung, bezogen auf Ausgangsbereich, (+/-) |
0,2 %
|
| Strom, bezogen auf Ausgangsbereich, (+/-) |
0,2 %
|
Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz
| Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. |
30 dB |
| Gleichtaktspannung, max. |
10 V
|
| Gleichtaktstörung, min. |
60 dB; bei 400 Hz: 50 dB |
Schnittstellen
| Anzahl Schnittstellen PROFINET |
1 |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja; X1 |
| Anzahl der Ports |
2 |
| integrierter Switch |
Ja |
Protokolle
| IP-Protokoll |
Ja; IPv4 |
| PROFINET IO-Controller |
Ja |
| PROFINET IO-Device |
Ja |
| SIMATIC-Kommunikation |
Ja |
| Offene IE-Kommunikation |
Ja; optional auch verschlüsselt möglich |
| Webserver |
Ja |
| Medienredundanz |
Ja |
Dienste
| — Taktsynchronität |
Ja |
| — Direkter Datenaustausch |
Ja; Voraussetzung: IRT und Taktsynchronität (MRPD optional) |
| — IRT |
Ja |
| — Dynamic frame packing (DFP) |
Ja |
| — PROFIenergy |
Ja; per Anwenderprogramm |
| — Priorisierter Hochlauf |
Ja; max. 32 PROFINET Devices |
| — Anzahl anschließbarer IO-Device, max. |
128; in Summe können maximal 512 dezentrale Peripheriegeräte über AS-i, PROFIBUS bzw. PROFINET angeschlossen werden |
| — davon IO-Devices mit IRT, max. |
64 |
| — Anzahl anschließbarer IO-Device für RT, max. |
128 |
| — davon in Linie, max. |
128 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. |
8; in Summe über alle Schnittstellen |
| — Anzahl der IO-Devices pro Werkzeug, max. |
8 |
| — Aktualisierungszeiten |
Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
4 |
| — Aktivieren/Deaktivieren von I-Devices |
Ja; per Anwenderprogramm |
| — Asset-Management-Record |
Ja; per Anwenderprogramm |
Aktualisierungszeit bei IRT
| — bei Sendetakt von 250 µs |
250 µs bis 4 ms; Hinweis: Bei IRT mit Taktsynchronität ist die minimale Aktualisierungszeit von 500 µs des taktsynchronen OBs ausschlaggebend |
| — bei Sendetakt von 500 µs |
500 µs bis 8 ms |
| — bei Sendetakt von 1 ms |
1 ms bis 16 ms |
| — bei Sendetakt von 2 ms |
2 ms bis 32 ms |
| — bei Sendetakt von 4 ms |
4 ms bis 64 ms |
| — bei IRT und Parametrierung "ungerader" Sendetakte |
Aktualisierungszeit = eingestellter "ungerader" Sendetakt (beliebige Vielfache von 125 µs: 375 µs, 625 µs ... 3 875 µs) |
Aktualisierungszeit bei RT
| — bei Sendetakt von 250 µs |
250 µs bis 128 ms |
| — bei Sendetakt von 500 µs |
500 µs bis 256 ms |
| — bei Sendetakt von 1 ms |
1 ms bis 512 ms |
| — bei Sendetakt von 2 ms |
2 ms bis 512 ms |
| — bei Sendetakt von 4 ms |
4 ms bis 512 ms |
RJ 45 (Ethernet)
| 100 Mbit/s |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
| Industrial Ethernet Status-LED |
Ja |
Anzahl Verbindungen
| Anzahl Verbindungen, max. |
128; über integrierte Schnittstellen der CPU und angeschlossener CPs / CMs |
| Anzahl Verbindungen reserviert für ES/HMI/Web |
10 |
| Anzahl Verbindungen über integrierte Schnittstellen |
88 |
| Anzahl S7-Routing Verbindungen |
16 |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
| H-Sync-Forwarding |
Ja |
Medienredundanz
| — Medienredundanz |
nur über 1. Schnittstelle (X1) |
| — MRP |
Ja; MRP-Automanager nach IEC 62439-2 Edition 2.0; MRP-Manager; MRP-Client |
| — MRP-Interconnection, unterstützt |
Ja; als MRP-Ringteilnehmer nach IEC 62439-2 Edition 3.0 |
| — MRPD |
Ja; Voraussetzung: IRT |
| — Umschaltzeit bei Leitungsunterbrechung, typ. |
200 ms; bei MRP; stoßfrei bei MRPD |
| — Anzahl Teilnehmer im Ring, max. |
50 |
SIMATIC-Kommunikation
| PG/OP-Kommunikation |
Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| S7-Routing |
Ja |
| Datensatz-Routing |
Ja |
| S7-Kommunikation, als Server |
Ja |
| S7-Kommunikation, als Client |
Ja |
| Nutzdaten pro Auftrag, max. |
siehe Online-Hilfe (S7 communication, User data size) |
Offene IE-Kommunikation
| TCP/IP |
Ja |
| — Datenlänge, max. |
64 kbyte |
| — mehrere passive Verbindungen pro Port, unterstützt |
Ja |
| ISO-on-TCP (RFC1006) |
Ja |
| UDP |
Ja |
| — UDP-Multicast |
Ja; max. 78 Multicast-Kreise |
| DHCP |
Ja |
| DNS |
Ja |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
| Verschlüsselung |
Ja; optional |
Webserver
| HTTP |
Ja; Standard- und Anwenderseiten |
| HTTPS |
Ja; Standard- und Anwenderseiten |
| — Anzahl Sessions, max. |
50 |
| — Anzahl gleichzeitiger HTTP-Aufrufe, max. |
4 |
| — HTTP Request Body, max. |
131 072 byte |
OPC UA
| Runtime-Lizenz erforderlich |
Ja; Lizenz "Small" erforderlich |
| OPC UA Client |
Ja; Data Access (Registered Read/Write), Method Call |
| — Applikations-Authentifizierung |
Ja |
| — Security Policys |
verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Benutzer-Authentifizierung |
"Anonym" oder mittels Benutzername & Passwort |
| — Anzahl Verbindungen, max. |
4 |
| — Anzahl Knoten der Client-Schnittstellen, empfohlen max. |
1 000 |
| — Anzahl Elemente für jeweils einen Aufruf von OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, max. |
300 |
| — Anzahl Elemente für jeweils einen Aufruf von OPC_UA_NameSpaceGetIndexList, max. |
20 |
| — Anzahl Elemente für jeweils einen Aufruf von OPC_UA_MethodGetHandleList, max. |
100 |
| — Anzahl gleichzeitiger Aufrufe der Client-Anweisungen für Sitzungsmanagement, pro Verbindung, max. |
1 |
| — Anzahl gleichzeitiger Aufrufe der Client-Anweisungen für Datenzugriff, pro Verbindung, max. |
5; Für OPC_UA_MethodCall 50 insgesamt (keine Begrenzung pro Verbindung) |
| — Anzahl registrierbarer Knoten, max. |
5 000 |
| — Anzahl registrierbarer Methoden Aufrufe von OPC_UA_MethodCall, max. |
100 |
| — Anzahl Eingänge/Ausgänge bei Aufruf OPC_UA_MethodCall, max. |
20 |
| OPC UA Server |
Ja; Data Access (Read, Write, Subscribe), Method Call, Alarms & Condition (A&C), Custom Address Space, Role-Based Access Control |
| — GDS Unterstützung (Zertifikatsmanagement) |
Ja |
| — Anzahl Sessions, max. |
32 |
| — Anzahl erreichbarer Variablen, max. |
50 000 |
| — Anzahl Subscriptions je Session, max. |
50 |
| — Abtastintervall, min. |
100 ms
|
| — Sendeintervall, min. |
200 ms
|
| — Anzahl Server-Methoden, max. |
500; max. je 25 gleichzeitig laufende Aufträge für die asynchron arbeitenden Anweisungen OPC_UA_ServerMethodPre und OPC_UA_ServerMethodPost |
| — Anzahl Eingänge/Ausgänge je Server-Methode, max. |
20 |
| — Anzahl überwachter Elemente (monitored items), empfohlen max. |
4 000; bei 1 s Abtastintervall und 1 s Sendeintervall |
| — Anzahl der Server-Schnittstellen, max. |
jeweils 10 vom Typ "Server-Schnittstelle" / "Companion-Spezifikation" und 20 vom Typ "Referenz-Namensraum" |
| — Anzahl Knoten bei benutzerdefinierten Server-Schnittstellen, max. |
15 000 |
| Alarms and Conditions |
Ja |
| — Anzahl Programmmeldungen |
100 |
| — Anzahl Meldungen für Systemdiagnose |
50 |
Weitere Protokolle
S7-Meldefunktionen
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. |
32 |
| Anzahl Subscriptions, max. |
250 |
| Anzahl Variablen/Attribute für Subscriptions, max. |
2 000 |
| Programmmeldungen |
Ja |
| Anzahl konfigurierbarer Programmmeldungen, max. |
5 000; Programmmeldungen werden durch den Baustein "Program_Alarm", ProDiag oder GRAPH generiert |
| Anzahl ladbarer Programmmeldungen in RUN, max. |
5 000 |
| Anzahl Programmmeldungen |
600 |
| Anzahl Meldungen für Systemdiagnose |
100 |
| Anzahl Meldungen für Motion Technologieobjekte |
160 |
Test- Inbetriebnahmefunktionen
| Gemeinsame Inbetriebnahme (Team Engineering) |
Ja; paralleler Online-Zugriff möglich für bis zu 5 Engineering Systeme |
| Status Baustein |
Ja; bis zu 8 gleichzeitig (in Summe über alle ES-Clients) |
| Einzelschritt |
Nein |
| Anzahl Haltepunkte |
8 |
| Profiling |
Ja |
Status/Steuern
| Status/Steuern Variable |
Ja |
| Variablen |
Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge, Zeiten, Zähler |
| — davon Status Variable, max. |
200; pro Auftrag |
| — davon Steuern Variable, max. |
200; pro Auftrag |
Forcen
| Forcen |
Ja |
| Forcen, Variablen |
Peripherieein-/ausgänge |
| Anzahl Variablen, max. |
200 |
Diagnosepuffer
| vorhanden |
Ja |
| Anzahl Einträge, max. |
1 000 |
| — davon netzausfallsicher |
500 |
Traces
| Anzahl projektierbarer Traces |
4 |
| Speichergröße je Trace, max. |
512 kbyte |
Alarme
| Diagnosealarm |
Ja |
| Prozessalarm |
Ja |
Diagnosen
| Überwachung der Versorgungsspannung |
Ja |
| Drahtbruch |
Ja; für analoge Ein-/Ausgänge, siehe Beschreibung im Handbuch |
| Kurzschluss |
Ja; für analoge Ausgänge, siehe Beschreibung im Handbuch |
| A/B-Übergangsfehler bei Inkremental-Geber |
Ja |
Diagnoseanzeige LED
| RUN/STOP-LED |
Ja |
| ERROR-LED |
Ja |
| MAINT-LED |
Ja |
| STOP ACTIVE-LED |
Ja |
| Überwachung der Versorgungsspannung (PWR-LED) |
Ja |
| Kanalstatusanzeige |
Ja |
| für Kanaldiagnose |
Ja; für analoge Ein-/Ausgänge |
| Verbindungsanzeige LINK TX/RX |
Ja |
Unterstützte Technologieobjekte
| Motion Control |
Ja; Hinweis: Die Anzahl der Technologieobjekte wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| Anzahl verfügbarer Motion Control Ressourcen für Technologieobjekte |
1 120 |
| — je Drehzahlachse |
40 |
| — je Positionierachse |
80 |
| — je Gleichlaufachse |
160 |
| — je externer Geber |
80 |
| — je Nocken |
20 |
| — je Nockenspur |
160 |
| — je Messtaster |
40 |
| — Anzahl Positionierachsen bei Motion Control Zyklus von 4 ms (typischer Wert) |
11 |
| — Anzahl Positionierachsen bei Motion Control Zyklus von 8 ms (typischer Wert) |
14 |
| PID_Compact |
Ja; universeller PID-Regler mit integrierter Optimierung |
| PID_3Step |
Ja; PID-Regler mit integrierter Optimierung für Ventile |
| PID-Temp |
Ja; PID-Regler mit integrierter Optimierung für Temperatur |
| High Speed Counter |
Ja |
Integrierte Funktionen
| Anzahl Zähler |
6; davon max. 4x A/B/N |
| Zählfrequenz, max. |
400 kHz; bei Vierfachauswertung |
Zähl-Funktionen
| Endlos Zählen |
Ja |
| Zählerverhalten parametrierbar |
Ja |
| Hardware-Tor über Digitaleingang |
Ja |
| Software-Tor |
Ja |
| Ereignis-gesteuerter Stopp |
Ja |
| Synchronisation über Digitaleingang |
Ja |
| Zählbereich parametrierbar |
Ja |
Vergleicher
| — Anzahl Vergleicher |
2; pro Zählkanal; Details siehe Handbuch |
| — Richtungsabhängigkeit |
Ja |
| — änderbar aus Anwenderprogramm |
Ja |
Positionserfassung
| inkrementelle Erfassung |
Ja |
| geeignet für S7-1500 Motion Control |
Ja |
Mess-Funktionen
| Messzeit parametrierbar |
Ja |
| dynamische Messzeitanpassung |
Ja |
| Anzahl Schwellwerte, parametrierbar |
2 |
Messbereich
| — Frequenzmessung, min. |
0,04 Hz
|
| — Frequenzmessung, max. |
400 kHz; bei Vierfachauswertung |
| — Periodendauermessung, min. |
2,5 µs |
| — Periodendauermessung, max. |
25 s
|
Genauigkeit
| — Frequenzmessung |
100 ppm; abhängig von Messintervall und Signalauswertung |
| — Periodendauermessung |
100 ppm; abhängig von Messintervall und Signalauswertung |
| — Geschwindigkeitsmessung |
100 ppm; abhängig von Messintervall und Signalauswertung |
Potenzialtrennung Digitaleingaben
| zwischen den Kanälen |
Nein |
| zwischen den Kanälen, in Gruppen zu |
16 |
Potenzialtrennung Digitalausgaben
| zwischen den Kanälen |
Nein |
| zwischen den Kanälen, in Gruppen zu |
16 |
Potenzialtrennung Kanäle
| zwischen den Kanälen und Rückwandbus |
Ja |
| zwischen den Kanälen und Lastspannung L+ |
Nein |
Normen, Zulassungen, Zertifikate
| Recycler Guide verfügbar |
Ja |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
130 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
46,7 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
86,9 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-4,29 kg
|
Security
| PROFINET Security Class |
1 |
| Signiertes Firmware-Update |
Ja |
| Secure Boot |
Ja |
| Daten sicher entfernen |
Ja |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-30 °C; ohne Betauung |
| waagerechte Einbaulage, max. |
60 °C; beachte Deratingangaben für Onboard-Peripherie im Handbuch; Display: 50 °C, bei einer Betriebstemperatur von typ. 50 °C wird das Display abgeschaltet |
| senkrechte Einbaulage, min. |
-30 °C; ohne Betauung |
| senkrechte Einbaulage, max. |
40 °C; beachte Deratingangaben für Onboard-Peripherie im Handbuch; Display: 40 °C, bei einer Betriebstemperatur von typ. 40 °C wird das Display abgeschaltet |
Umgebungstemperatur bei Lagerung/Transport
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Programmiersprache
| — KOP |
Ja |
| — FUP |
Ja |
| — AWL |
Ja |
| — SCL |
Ja |
| — GRAPH |
Ja |
Know-how-Schutz
| Anwenderprogrammschutz/Passwortschutz |
Ja |
| Kopierschutz |
Ja |
| Bausteinschutz |
Ja |
Zugriffschutz
| Schutz der vertraulichen Konfigurationsdaten |
Ja |
| Passwort für Display |
Ja |
| Schutzstufe: Schreibschutz |
Ja |
| Schutzstufe: Schreib-/Leseschutz |
Ja |
| Schutzstufe: Schreibschutz für Failsafe |
Nein |
| Schutzstufe: Complete Protection |
Ja |
| Benutzerverwaltung |
Ja; geräteweit und zentral |
| Anzahl Benutzer |
100 |
| Anzahl Gruppen |
100 |
| Anzahl Rollen |
50 |
Zykluszeitüberwachung
| untere Grenze |
einstellbare Mindestzykluszeit |
| obere Grenze |
einstellbare maximale Zykluszeit |
Maße
| Breite |
85 mm
|
| Höhe |
147 mm
|
| Tiefe |
129 mm
|
Gewichte
| Gewicht, ca. |
943 g; mit Frontstecker |
Es gibt noch keine Bewertungen.
