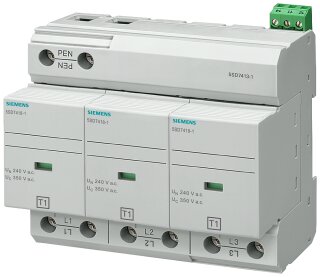

Produktbeschreibung
Mit 25 kA Ableitstoßstrom bei (8/20) µs und 75 kA Blitzstoßstrom gesamt bei (10/350) µs. Das Überspannungsschutzgerät ist als Blitzstromableiter für das Verteilungssystem TN-C ausgelegt und nach IEC 61643-11 sowie EN 61643-11 in Prüfklasse I (Typ 1) und II (Typ 2) klassifiziert. Es ist auf TH35-Hutschiene montierbar, hat 6 TE Baugröße (106,8 x 71,1 mm) und Schraubklemmen M5 für Leiter bis 35 mm²; ein Fernmeldekontakt ist enthalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
1,2220 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
114,00 × 97,00 × 88,00 cm |
Technische Daten
Elektrische Daten
| Art des Verteilungssystems |
TN-C |
| Betriebsspannung, bei AC |
230 V
|
| Wertebereich der Betriebsfrequenz |
50 / 60 Hz |
| Dauerbetriebsspannung, bei AC maximal |
350 V
|
| Ableitstoßstrom bei (8/20) µs |
25 kA |
| Ableitstoßstrom bei 1-Phase bei (8/20) µs maximal |
50 kA |
| Blitzstoßstrom gesamt bei (10/350) µs |
75 kA |
| Blitzstromscheitelwert bei (10/350) µs |
25 kA |
| Ladung des Blitzes bei (10/350) µs |
12,5 A·s |
| spezifische Energie des Blitzes bei (10/350) µs |
160 kJ/? |
| Folgestromlöschfähigkeit |
50 kA |
| Kurzschlussfestigkeit (SCCR) bei 264 V |
50 kA |
| Schutzpegel |
1,5 kV
|
| Ansprechwert der Stoßspannung bei 6 kV bei (1,2/50) µs |
1,5 kV
|
| Ansprechzeit |
100 ns |
| einstellbarer Ansprechfaktor des Auslösestroms |
1,6 |
| Ausführung der Absicherung bei V-Anschluss |
125 A AC (gG) |
| Ausführung der Absicherung bei T-Anschluss |
315 A AC (gG) |
Allgemeine Daten
| Norm |
IEC 61643-11: 2011, EN 61643-11: 2012 |
| Produkt-Bezeichnung |
Überspannungsschutzgerät |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse I Typ 1 |
Ja |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse II Typ 2 |
Ja |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse III Typ 3 |
Nein |
| Anzahl der SPD-Ports |
1 |
| Ausführung des Produkts |
Blitzstromableiter |
| Ausführung der Pole |
3 |
| Bezeichnung der Schutzpfade |
L-PEN |
| Zubehör |
3 x 5SD7418-1 |
| Befestigungsart |
Hutschiene TH35 |
| Baugröße des Überspannungsableiters |
6 TE |
| Überspannungskategorie gemäß IEC 61010-1 |
III |
| Schutzart IP bei Anschluss aller Klemmen |
IP20 |
| relative Luftfeuchte während Betrieb |
5 ... 95 % |
| Breite |
106,8 mm
|
| Tiefe |
71,1 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubklemme |
| Abisolierlänge |
18 mm
|
| Anzugsdrehmoment |
4,3 ... 4,7 N·m |
| anschließbarer Leiterquerschnitt, bei feindrähtigem Leiter |
2,5 ... 25 mm² |
| anschließbarer Leiterquerschnitt, bei starrem Leiter |
2,5 ... 35 mm² |
| anschließbarer Leiterquerschnitt, feindrähtig |
2,5 ... 25 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt |
13 ... 2 |
| Ausführung des Gewindes der Anschlussschraube |
M5 |
| Ausführung des Signals |
optisch, Fernmeldekontakt |
Fernmeldekontakt
| Produktbestandteil Fernmeldekontakt |
Ja |
| Betriebsspannung der Fernmeldekontakte bei AC |
12 V
|
| Betriebsstrom der Fernmeldekontakte bei AC |
10 mA ... 1 A |
| Anschlussart des Fernmeldekontakts |
M2 |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei starrem Leiter |
0,14 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei feindrähtigem Leiter |
0,14 ... 1,5 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Fernmeldekontakte |
28 ... 15 |
| Anzugsdrehmoment für Fernmeldekontakte |
0,25 N·m |
| Abisolierlänge der Leitung für Fernmeldekontakte |
7 mm
|
NEMA/UL - Daten
| Art des Überspannungschutzgeräts (SPD) gemäß UL |
4CA |
| Art des Verteilungssystems gemäß UL |
3D |
| TOV-Verhalten, bei TOV-Prüfspannung |
415 V AC (5 sek./ohne Funktionsverlust) / 457 V AC (120 min ohne Funktionsverlust) |
| Gemessene Begrenzungsspannung (MLV) zwischen L und L |
2,45 kV
|
| Ableitstoßstrom, zwischen L und Masse gemäß UL Nennwert |
20 kA |
| Ableitstoßstrom, zwischen L und L gemäß UL Nennwert |
20 kA |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Fernmeldekontakte gemäß UL |
30 ... 14 |
| Betriebsstrom der Fernmeldekontakte bei AC gemäß UL |
1 A
|
| Umgebungstemperatur während Betrieb |
-40 ... +80 °C |
| Normen gemäß UL |
UL 1449 Edition 4 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000941 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
114,00 x 97,00 x 88,00 mm |
| Nettogewicht |
1,222 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
