Produktbeschreibung

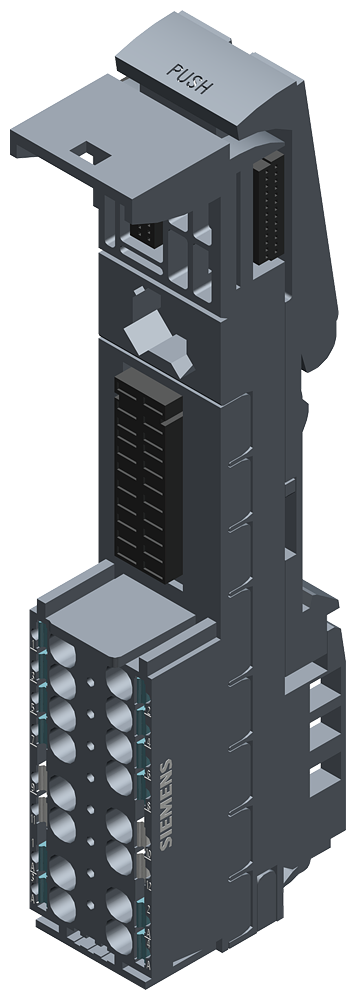

Die BaseUnit BU20-P8+A4+0B ist eine dezentrale Feldbus-Peripherie der SIMATIC ET 200SP Familie von Siemens. Sie arbeitet als Baugruppenträger vom Typ F0 und dient der Verbindung von Sensoren und Aktoren über Feldbus-Protokolle zu zentralen oder verteilten Steuerungen. Die Einheit bietet eine Breite von 20 mm bei einer Höhe von 117 mm und Tiefe von 35 mm für kompakte Schaltschrankintegration. Die Push-In-Klemmen ermöglichen werkzeuglose Verdrahtung, vier zusätzliche AUX-Klemmen sind nach links gebrückt angeordnet. Die Stromtragfähigkeit beträgt maximal 10 A für P1- und P2-Schiene sowie für die AUX-Schiene; die Prozessklemmen sind auf 5 A begrenzt. Die automatische Hardware-Kodierung stellt sicher, dass Module korrekt erkannt werden. Potenzialtrennung ist zwischen dem Rückwandbus, dem Powerbus und der Versorgungsspannung sowie zwischen den Prozessklemmen und der Versorgung vorhanden. Die Isolation wurde mit DC 3100 V geprüft.
Anwendungsbereiche
Typische Einsatzfelder sind dezentrale I/O-Stationen in Verpackungsmaschinen, Roboteranlagen und Förderanlagen, wo schnelle Feldbus-Kommunikation gefordert ist. Ein zweites Einsatzfeld ist die modulare Erweiterung bestehender ET 200SP-Konfigurationen ohne Neuverkabelung.
Vorteile gegenüber Alternativen
Im Unterschied zu komplett vordefinierten Kompaktmodulen ermöglicht die BaseUnit flexible Steckplatz-Bestückung mit verschiedenen Eingangs- und Ausgangsmodulen. Das Nettogewicht beträgt 57 g, die Verpackung misst 12,2 × 4,2 × 3,4 cm. Siemens sichert Verfügbarkeit durch eine Regel-Lieferzeit von einem Tag zu.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0570 kg
|
| Artikelgewicht: |
0,0570 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,20 × 4,20 × 3,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001598 |
| Produktfamilie |
BaseUnits |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
12,2 x 4,2 x 3,4 cm |
| Nettogewicht |
0,057 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 27.03.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
BU-Typ F0 |
| HW-Funktionsstand |
ab FS10 |
Versorgungsspannung
| Nennwert (DC) |
Siehe Handbuch |
| Nennwert (AC) |
Siehe Handbuch |
Netzfilter
Stromtragfähigkeit
| bis 60 °C, max. |
10 A
|
| für P1- und P2-Schiene, max. |
10 A
|
| für AUX-Schiene, max. |
10 A
|
| für Prozessklemmen, max. |
5 A
|
Hardware-Ausbau
| automatische Kodierung |
Ja |
Steckplätze
| Anzahl Steckplätze |
1; Typ F0 |
Potenzialtrennung
| zwischen Rückwandbus und Versorgungsspannung |
Ja |
| zwischen Prozessklemmen und Versorgungsspannung |
Ja |
| zwischen Powerbus und Versorgungsspannung |
Ja |
Isolation
| Isolation geprüft mit |
DC 3 100 V |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
0,873 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
0,866 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
0 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,0011 kg
|
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-30 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-30 °C |
| senkrechte Einbaulage, max. |
50 °C |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
2 000 m; auf Anfrage: Aufstellhöhen größer 2 000 m |
Absolute Luftfeuchte
| Taupunkt, min. |
-60 °C; geeignet für Trockenraumanwendungen |
Klemmen
| systemintegrierter Schirmanschluss |
Ja; optional |
Maße
| Breite |
20 mm
|
| Höhe |
117 mm
|
| Tiefe |
35 mm
|
Gewichte
