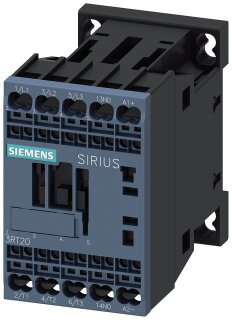

Produktbeschreibung
Mit 16 A Bemessungsstrom bei AC-3e und 400 V schaltet das Leistungsschütz 7,5 kW. Es hat drei Schließer als Hauptkontakte, der Antrieb ist elektronisch, ein Varistor ist integriert. Die Bemessungsbetriebsspannung beträgt bis 690 V bei AC-3e, die Isolationsspannung 690 V bei Verschmutzungsgrad 3. Angeschlossen wird über Federzuganschluss, ein Hilfskontakt als Schließer ist vorhanden.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,3100 kg
|
| Artikelgewicht: |
0,3100 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,80 × 7,50 × 5,00 cm |
Technische Daten
Bemessungsdaten für Bahnanwendungen
| thermischer Strom (Ith) bis 690 V, bis 40 °C gemäß IEC 60077 Bemessungswert |
22 A
|
| thermischer Strom (Ith) bis 690 V, bis 70 °C gemäß IEC 60077 Bemessungswert |
18 A
|
Allgemeine technische Daten
| Baugröße des Schützes |
S00 |
| Produkterweiterung, Funktionsmodul für Kommunikation |
Nein |
| Produkterweiterung, Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand |
6,6 W
|
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
2,2 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
0,7 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Isolationsspannung, des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert |
6 kV
|
| Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
400 V
|
| Schockfestigkeit bei Rechteckstoß, bei DC |
6,7 g / 5 ms, 4,2 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei DC |
10,5 g / 5 ms, 6,6 g / 10 ms |
| mechanische Lebensdauer (Schaltspiele), des Schützes typisch |
30 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 |
| Nettogewicht pro ME |
0,295 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Betriebsspannung, bei AC-3 Bemessungswert maximal |
690 V
|
| Betriebsspannung, bei AC-3e Bemessungswert maximal |
690 V
|
| Betriebsstrom, bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
22 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
22 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
20 A
|
| Betriebsstrom, bei AC-2 bei 400 V Bemessungswert |
16 A
|
| Betriebsstrom, bei AC-3, bei 400 V Bemessungswert |
16 A
|
| Betriebsstrom, bei AC-3, bei 500 V Bemessungswert |
12,4 A
|
| Betriebsstrom, bei AC-3, bei 690 V Bemessungswert |
8,9 A
|
| Betriebsstrom, bei AC-3e, bei 400 V Bemessungswert |
16 A
|
| Betriebsstrom, bei AC-3e, bei 500 V Bemessungswert |
12,4 A
|
| Betriebsstrom, bei AC-3e, bei 690 V Bemessungswert |
8,9 A
|
| Betriebsstrom, bei AC-4 bei 400 V Bemessungswert |
11,5 A
|
| Mindestquerschnitt im Hauptstromkreis, bei maximalem AC-1 Bemessungswert |
4 mm² |
| Mindestquerschnitt im Hauptstromkreis, bei maximalem Ith Bemessungswert |
4 mm² |
| Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert |
5,5 A
|
| Betriebsstrom für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert |
4,4 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 110 V Bemessungswert |
2,1 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 220 V Bemessungswert |
0,8 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 440 V Bemessungswert |
0,6 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 600 V Bemessungswert |
0,6 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
12 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
1,6 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
0,8 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert |
0,7 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
1,3 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert |
1 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 110 V Bemessungswert |
0,1 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert |
0,35 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert |
1,5 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert |
0,2 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert |
0,2 A
|
| Betriebsleistung, bei AC-2 bei 400 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3, bei 230 V Bemessungswert |
4 kW
|
| Betriebsleistung, bei AC-3, bei 400 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3, bei 500 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3, bei 690 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3e, bei 230 V Bemessungswert |
4 kW
|
| Betriebsleistung, bei AC-3e, bei 400 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3e, bei 500 V Bemessungswert |
7,5 kW
|
| Betriebsleistung, bei AC-3e, bei 690 V Bemessungswert |
7,5 kW
|
| Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 400 V Bemessungswert |
2,5 kW
|
| Betriebsleistung für ca. 200000 Schaltspiele bei AC-4, bei 690 V Bemessungswert |
3,5 kW
|
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 1 s stromlos schaltend maximal |
300 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 5 s stromlos schaltend maximal |
169 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 10 s stromlos schaltend maximal |
128 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 30 s stromlos schaltend maximal |
92 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 60 s stromlos schaltend maximal |
74 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Leerschalthäufigkeit, bei DC |
1 500 1/h |
| Schalthäufigkeit, bei AC-2 bei AC-3e maximal |
750 1/h |
| Schalthäufigkeit, bei AC-4 maximal |
250 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart |
DC |
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
24 ... 34 V |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Anfangswert |
0,7 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Endwert |
1,25 |
| Ausführung des Überspannungsbegrenzers |
mit Varistor |
| Einschaltstromspitze |
2,3 A
|
| Dauer der Einschaltstromspitze |
50 µs |
| Anzugsstrom Mittelwert |
0,18 A
|
| Anzugsstromspitze |
0,18 A
|
| Dauer des Anzugsstroms |
250 ms
|
| Haltestrom Mittelwert |
40 mA
|
| Anzugsleistung der Magnetspule bei DC |
4 W
|
| Halteleistung der Magnetspule bei DC |
0,95 W
|
| Schließverzug, bei DC |
30 ... 70 ms |
| Öffnungsverzug, bei DC |
25 ... 45 ms |
| Lichtbogendauer |
10 ... 15 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte, unverzögert schaltend |
1 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3 A
|
| Betriebsstrom bei AC-15, bei 500 V Bemessungswert |
2 A
|
| Betriebsstrom bei AC-15, bei 690 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-12, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-12, bei 48 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 60 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 110 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-12, bei 125 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-12, bei 220 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-12, bei 600 V Bemessungswert |
0,15 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 60 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-13, bei 125 V Bemessungswert |
0,9 A
|
| Betriebsstrom bei DC-13, bei 220 V Bemessungswert |
0,3 A
|
| Betriebsstrom bei DC-13, bei 600 V Bemessungswert |
0,1 A
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschütz |
| Ausführung des Produkts |
mit erweitertem Einsatzbereich |
| Produkttyp-Bezeichnung |
3RT2 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar, stehend, an waagerechter Montageebene |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022 |
| Höhe |
70 mm
|
| Breite |
45 mm
|
| Tiefe einzuhaltender Abstand |
73 mm
|
| Tiefe einzuhaltender Abstand, bei Reihenmontage, vorwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, bei Reihenmontage, aufwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, bei Reihenmontage, abwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| Tiefe einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
6 mm
|
| Tiefe einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
10 mm
|
| Tiefe einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
6 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, der Magnetspule |
Federzuganschluss |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig ohne Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2x (20 ... 12) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig ohne Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 12) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
20 ... 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 12 |
Kommunikation/ Protokoll
| Produktfunktion Bus-Kommunikation |
Nein |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-40 ... +70 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich |
gG: 50 A (690 V, 100 kA), aM: 25 A (690 V, 100 kA), BS88: 50 A (415 V, 80 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
gG: 25 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 25 A (415 V, 80 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (690 V, 1 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Produktfunktion, Zwangsführung gemäß IEC 60947-5-1 |
Nein |
| Produktfunktion, geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 a
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| Anteil gefahrbringender Ausfälle, bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| Anteil gefahrbringender Ausfälle, bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 480 V Bemessungswert |
14 A
|
| Volllaststrom (FLA) für 3-phasigen Drehstrommotor, bei 600 V Bemessungswert |
11 A
|
| abgegebene mechanische Leistung [hp], für 1-phasigen Drehstrommotor, bei 110/120 V Bemessungswert |
1 hp |
| abgegebene mechanische Leistung [hp], für 1-phasigen Drehstrommotor, bei 230 V Bemessungswert |
2 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 200/208 V Bemessungswert |
3 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 220/230 V Bemessungswert |
5 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 460/480 V Bemessungswert |
10 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 575/600 V Bemessungswert |
10 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT mit erweitertem Einsatzbereich, 3-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
78,00 x 75,00 x 50,00 mm |
| Nettogewicht |
0,31 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) |
Es gibt noch keine Bewertungen.
