Produktbeschreibung
Das SIMATIC ET 200eco PN ist ein kompaktes digitales Ausgangsmodul mit 8 Kanälen à 24 V DC und 0,5 A Nennstrom pro Kanal. Der modulare Aufbau ermöglicht Einzel- und Doppelbelegung der M12-L-Steckverbinder, während die Source-Output-Schaltung (PNP, P-schaltend) eine flexible Ansteuerung von Lasten bis 4 W pro Kanal erlaubt. Das Modul bietet durchgehende Kanaldiagnose mit Drahtbruch- und Kurzschlusserkennung am Ausgang, was die Fehlersuche in dezentralen Anlagen erheblich vereinfacht. Die Kommunikation erfolgt über PROFINET IO mit taktsynchronem Betrieb (0,25 ms Takt), alternativ über EtherNet/IP, Modbus TCP oder MultiFeldbus. Das Gerät unterstützt redundante Architekturen durch Shared-Device-Funktion mit bis zu 2 Controllern sowie MRP und S2-Redundanz.
Anwendungsbereiche
Typische Einsatzfelder sind die Ansteuerung von Solenoidventilen, Schützen und Signallampen in dezentralisierten Steuerungsarchitekturen sowie die Ausgangsmodulierung in Verpackungsmaschinen, Förderanlagen und Montageanlagen mit PROFINET-Anbindung.
Vorteile gegenüber Alternativen
Gegenüber zentralen Schaltschrank-Ausgangskarten bietet die dezentrale ET 200eco PN Verdrahtungseinsparungen und verbesserte Felddiagnose. Die IP67/IP69K-Schutzart ermöglicht auch raue Umgebungen im Produktionsbereich. Firmware-Updates sind möglich (aktuell V5.1.x); die Projektierung erfolgt über STEP 7 TIA Portal ab Version V17 mit HSP 0363.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,8090 kg
|
| Artikelgewicht: |
0,8090 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,30 × 5,50 × 5,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001599 |
| Produktfamilie |
Digitale Peripheriegeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
22,3 x 5,5 x 5,5 cm |
| Nettogewicht |
0,809 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| HW-Funktionsstand |
FS06 |
| Firmware-Version |
V5.1.x |
| FW-Update möglich |
Ja |
| Herstellerkennung (VendorID) |
002 Ah
|
| Gerätekennung (DeviceID) |
0306 h
|
| Herstellerkennung gemäß ODVA (VendorID) |
04E3H |
| Gerätekennung gemäß ODVA (ProductCode) |
0FA6H |
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| taktsynchroner Betrieb |
Ja |
| IRT |
Ja |
| priorisierter Hochlauf |
Ja |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
ab STEP 7 V17 mit HSP 0363 |
| PROFINET ab GSD-Version/GSD-Revision |
GSDML V2.4.x |
| Multi Fieldbus Configuration Tool (MFCT) |
ab V1.3 SP1 |
Betriebsart
Versorgungsspannung
| Spannungsversorgung gemäß NEC Class 2 erforderlich |
Nein |
Lastspannung 1L+
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
20,4 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
Lastspannung 2L+
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
20,4 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja; gegen Zerstörung; Lasten ziehen an |
Eingangsstrom
| Stromaufnahme (Nennwert) |
65 mA; ohne Last |
| aus Lastspannung 1L+ (ungeschaltete Spannung) |
12 A; Maximalwert |
| aus Lastspannung 2L+, max. |
12 A; Maximalwert |
Verlustleistung
| Verlustleistung, typ. |
7 W
|
Adressraum je Modul
| Eingänge |
1 byte für QI-Information |
| Ausgänge |
1 byte |
Submodule
| konfigurierbare Submodule, max. |
2 |
Digitalausgaben
| Anzahl der Ausgänge |
8 |
| P-schaltend |
Ja |
| Ausgangstyp nach IEC 61131, Typ 0,5 |
Ja |
| Kurzschluss-Schutz |
Ja; je Kanal, elektronisch |
| Ansprechschwelle, typ. |
1 A
|
| Begrenzung der induktiven Abschaltspannung auf |
typ. 2L+ (-52 V) |
| Ansteuern eines Digitaleingangs |
Ja |
Schaltvermögen der Ausgänge
| bei ohmscher Last, max. |
0,5 A
|
| bei induktiver Last, max. |
0,5 A
|
| bei Lampenlast, max. |
5 W
|
Lastwiderstandsbereich
| untere Grenze |
48 ? |
| obere Grenze |
4 k? |
Ausgangsspannung
| für Signal "1", min. |
2L+ (-0,8 V) |
Ausgangsstrom
| für Signal "1" Nennwert |
0,5 A
|
| für Signal "1" zulässiger Bereich, max. |
0,5 A
|
| für Signal "0" Reststrom, max. |
0,1 mA
|
Ausgangsverzögerung bei ohmscher Last
| "0" nach "1", max. |
50 µs; bei Nennlast |
| "1" nach "0", max. |
100 µs; bei Nennlast |
Parallelschalten von zwei Ausgängen
| zur Leistungserhöhung |
Nein |
| zur redundanten Ansteuerung einer Last |
Ja |
Schaltfrequenz
| bei ohmscher Last, max. |
100 Hz
|
| bei induktiver Last, max. |
0,5 Hz
|
| bei Lampenlast, max. |
1 Hz
|
Summenstrom der Ausgänge
Leitungslänge
Schnittstellen
| Übertragungsverfahren |
100BASE-TX |
| Anzahl Schnittstellen PROFINET |
1 |
1. Schnittstelle
| Schnittstellentyp |
PROFINET mit 100 Mbit/s vollduplex (100BASE-TX) |
Schnittstellenphysik
| M12-Port |
Ja; 2x M12, 4-polig, D-kodiert |
| Anzahl der Ports |
2 |
| integrierter Switch |
Ja |
Protokolle
| PROFINET IO-Device |
Ja |
| Offene IE-Kommunikation |
Ja |
| PROFINET IO |
Ja |
| PROFIsafe |
Nein |
| EtherNet/IP |
Ja |
| Modbus TCP |
Ja |
Dienste
| — IRT |
Ja; 250 µs bis 4 ms im 125 µs Raster |
| — Priorisierter Hochlauf |
Ja |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
2 |
| — CIP Implicit Messaging |
Ja |
| — CIP Explicit Messaging |
Ja |
| — CIP Safety |
Nein |
| — Anzahl Scanner bei Shared Device, max. |
2 |
| — Read Coils (Code=1) |
Ja |
| — Read Discrete Inputs (Code=2) |
Ja |
| — Read Holding Registers (Code=3) |
Ja |
| — Write Single Coil (Code=5) |
Ja |
| — Write Multiple Coils (Code=15) |
Ja |
| — Write Multiple Registers (Code=16) |
Ja |
| — Parameteränderung durch Master |
Nein |
| — Modbus TCP Security Protocol |
Nein |
M12-Port
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
| Übertragungsgeschwindigkeit, max. |
100 Mbit/s |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Ja |
| — an S7-1500R/H |
Ja |
| — an S7-400H |
Ja |
| PROFINET-Systemredundanz (R1) |
Nein |
| H-Sync-Forwarding |
Ja |
| — DLR (Device Level Ring) |
Nein |
Medienredundanz
Aktualisierungszeiten
| — Requested Packet Interval (RPI) |
2 ms
|
Adressbereich
| — Adressraum je Modul, max. |
20 byte |
| — LargeForwardOpen (Class3) |
Nein |
Adressraum je Station
| — Adressraum je Station, max. |
20 byte |
| — Zugriffskonsistenter Adressraum |
2 byte |
Aktualisierungszeit
| — I/O Request Interval |
2 ms
|
Verbindungen
| — Anzahl Verbindungen pro Device |
12 |
Offene IE-Kommunikation
| TCP/IP |
Ja; (nur EtherNet/IP oder Modbus TCP) |
| SNMP |
Ja |
| LLDP |
Ja |
| ARP |
Ja |
Taktsynchronität
| Äquidistanz |
Ja |
| kleinster Takt |
250 µs |
| größter Takt |
4 ms
|
| Jitter, max. |
10 µs |
Alarme/Diagnosen/Statusinformationen
| Ersatzwerte aufschaltbar |
Ja |
Alarme
| Diagnosealarm |
Ja; parametrierbar |
| Maintenancealarm |
Ja; parametrierbar |
Diagnosen
| Diagnoseinformation auslesbar |
Ja |
| Überwachung der Versorgungsspannung |
Ja |
| — parametrierbar |
Ja |
| Drahtbruch |
Ja |
| Kurzschluss |
Ja; Ausgänge nach M; kanalweise |
Diagnoseanzeige LED
| RUN-LED |
Ja; grüne LED |
| ERROR-LED |
Ja; rote LED |
| MAINT-LED |
Ja; gelbe LED |
| NS LED |
Ja; grüne/rote LED |
| MS LED |
Ja; grüne/rote LED |
| IO LED |
Ja; grüne/rote/gelbe LED |
| Kanalstatusanzeige |
Ja; grüne LED |
| für Kanaldiagnose |
Ja; rote LED |
| für Lastspannungsüberwachung |
Ja; grüne LED |
| Verbindungsanzeige LINK TX/RX |
Ja; grüne LED; nur Link |
Potenzialtrennung
| zwischen den Lastspannungen |
Ja |
| zwischen Ethernet und Elektronik |
Ja |
Potenzialtrennung Kanäle
| zwischen den Kanälen |
Nein |
| zwischen den Kanälen und Spannungsversorgung der Elektronik |
Ja |
geprüft mit
| DC 24 V-Stromkreise |
DC 707 V (Typprüfung) |
| Prüfspannung für Schnittstelle, Effektivwert [Vrms] |
1 500 V; gemäß IEEE 802.3 |
Schutzart und Schutzklasse
Normen, Zulassungen, Zertifikate
| geeignet für sicherheitsgerichtete Abschaltung von Standard-Baugruppen |
Ja; ab FS02 |
Maximal erreichbare Sicherheitsklasse bei sicherheitsgerichteter Abschaltung von Standard-Baugruppen
| Performance Level nach ISO 13849-1 |
PL d |
| Kategorie nach ISO 13849-1 |
Kat. 3 |
| SIL gemäß IEC 62061 |
SIL 2 |
| Anmerkung zu sicherheitsgerichteter Abschaltung |
https://support.industry.siemens.com/cs/de/de/view/39198632 |
Einsatz im explosionsgefährdeten Bereich
| Explosionsschutz-Kategorie für Gas |
ATEX, UKEX, IECEx, CCCEx für Zone 2 |
| Explosionsschutz-Kategorie für Staub |
ATEX, UKEX, IECEx, CCCEx für Zone 22 |
Security
| Signiertes Firmware-Update |
Ja |
| Daten sicher entfernen |
Ja |
Umgebungstemperatur im Betrieb
Höhe im Betrieb bezogen auf Meeresspiegel
| Umgebungstemperatur-Luftdruck-Aufstellungshöhe |
bis max. 5 000 m, bei Einbauhöhe > 2 000 m zusätzliche Einschränkungen |

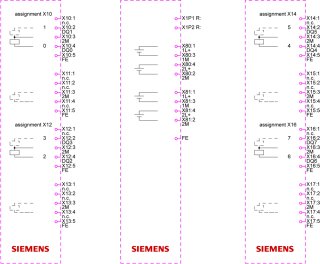

Anschlusstechnik
| Ausführung des elektrischen Anschlusses |
4 / 5-polige M12-Rundsteckverbindungen |
| Ausführung des elektrischen Anschlusses der Ein- und Ausgänge |
M12, 5-polig, A-kodiert |
| Ausführung des elektrischen Anschlusses für Versorgungsspannung |
M12, 4-polig, L-kodiert |
Maße
| Breite |
45 mm
|
| Höhe |
200 mm
|
| Tiefe |
48 mm
|
Gewichte
