Produktbeschreibung

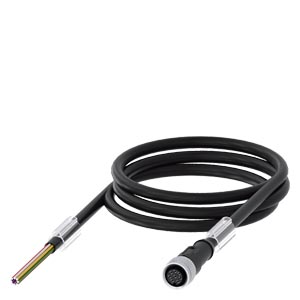

Die Anschlussleitung 3SX5601-2GA15 ist ein 8-poliges M12-Verbindungskabel aus der SIRIUS-Familie von Siemens, speziell für RFID-Sicherheitsschalter der Baureihe 3SE63 konzipiert. Das Kabel verfügt über eine gerade M12-Buchse auf einer Seite und ein freies Kabelende auf der anderen Seite, wodurch es flexibel für verschiedene Installationssituationen einsetzbar ist. Die technischen Eckdaten sind: 8 Leiter, Leitungslänge 15 m, Bemessungsstrom 2 A, Betriebsspannung 30 V, Isolationswiderstand 100 MOhm. Diese Spezifikation ermöglicht eine sichere Signalübertragung ohne Pegelabfall über mittlere Entfernungen. Das Kabel
Anwendungsbereiche
findet typische Anwendung in der Verdrahtung von RFID-Sicherheitsschaltern in automatisierten Schaltschränken, wo Positionsschalter an Sicherheitssteuerungen angebunden werden müssen. Auch bei der Integration von Türverriegelungsschaltern in Maschinensteuerungen und bei der Signalübertragung in Automatisierungsanlagen für Verpackungs- und Fördermaschinen wird diese Leitung eingesetzt.
Vorteile gegenüber Alternativen
Gegenüber konfektionierten Einzelleitungen bietet das vorkonfektionierte 8-polige Kabel mit standardisierter Buchse Zeitersparnis bei der Montage sowie höhere Verdrahtungssicherheit durch vermiedene Einzeladernverluste. Das Kabel erfüllt die RoHS-Richtlinie (seit 25.03.2022) und unterliegt den Rücknahmepflichten gemäß 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,6850 kg
|
| Artikelgewicht: |
0,6850 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
21,00 × 21,00 × 5,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002594 |
| Produktfamilie |
RFID-Sicherheitsschalter 3SE63 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
210,00 x 210,00 x 50,00 mm |
| Nettogewicht |
0,685 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 25.03.2022 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Allgemeine technische Daten
| Produkt-Markenname |
SIRIUS |
| Betriebsstrom bei 40 °C Bemessungswert |
2 A
|
| Betriebsspannung Bemessungswert |
30 V
|
| Polzahl |
8 |
| Isolationswiderstand |
100 M? |
| Leitungslänge der Anschlussleitung |
15 m
|
| Abisolierlänge |
50 mm
|
| Umgebungstemperatur während Betrieb |
-25 ... +90 °C |
| Steckercodierung der M12-Rundsteckverbinder |
A - Standard |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Farbkennzeichnung der Ader |
Pin 1 = WH, Pin 2 = BN, Pin 3 = GN, Pin 4 = YE, Pin 5 = GY, Pin 6 = PK, Pin 7 = BU, Pin 8 = RD; (DIN 47100) |
| Überspannungskategorie |
2 |
| Verschmutzungsgrad |
3 |
| Schutzart IP |
IP68 |
| des Kontakts |
CuZn |
| der Kontaktbeschichtung |
Ni/Au |
| des Kontaktgrundkörpers |
TPU GF |
| des Dichtungsrings |
NBR |
