Produktbeschreibung

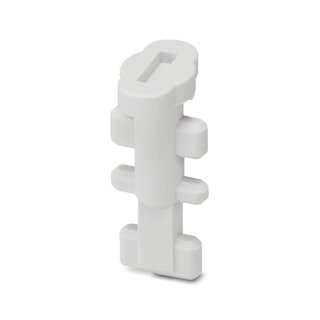

Das Verriegelungselement UM-BASIC/PRO PCB C-LOCK L2KMGY sichert die Leiterplatte in den Strangprofilgehäusen der UM-BASIC- und UM-PRO-Serien auf Level 2. Die Steckmontage ermöglicht schnelle Bestückung ohne zusätzliches Werkzeug. Das Element besteht aus Polyamid (PA) in lichtgrau (RAL 7035) und erfüllt die Brennbarkeitsklasse V0 nach UL 94, was die Anwendung in kritischen Schaltschrankumgebungen sichert. Die Haltekraft beträgt mindestens 20 N bei korrekter Montage. Das Verriegelungselement wurde nach DIN EN 60695-2-11 (Brandprüfung 850 °C, 30 s), DIN EN 60695-10-2 (Wärmeprüfung 125 °C, 1 h) sowie DIN EN 60068-2-31 (Stoßfestigkeit aus 50 cm Fallhöhe) geprüft.
Anwendungsbereiche
Typische Einsatzfelder sind die Leiterplattensicherung in vertikalen Strangprofilgehäusen für Steuermodule und die Befestigung von Messwerterfassungsmodulen in dezentralen Schaltschranksystemen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubverriegelungen ermöglicht die Steckmontage eine schnellere Bestückung und Wartung ohne spezialisierten Werkzeuge. Der Montagehinweis im Download-Bereich sollte beachtet werden, um Beschädigungen beim Einsetzen auszuschließen und die maximale Lebensdauer zu gewährleisten.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0210 kg
|
| Artikelgewicht: |
0,0004 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,00 × 12,00 × 1,00 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC002779 |
| Montagehinweis |
Beachten Sie bitte den Anwenderhinweis im Download-Bereich. |
Artikeleigenschaften
| Produkttyp |
Montagematerial |
| Gehäuseart |
Strangprofilgehäuse |
| Gehäusetyp |
Strangprofilgehäuse |
| Gehäuseserie |
UM-BASIC |
| Produktfamilie |
UM-PRO |
Materialangaben
| Farbe (Gehäuse) |
lichtgrau (RAL 7035) |
| Material Gehäuse |
PA |
| Brennbarkeitsklasse nach UL 94 |
V0 |
Umwelt- und Lebensdauerbedingungen
| Prüfspezifikation |
DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur |
850 °C |
| Einwirkdauer |
30 s
|
| Prüfspezifikation (2) |
DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur (2) |
125 °C |
| Prüfdauer |
1 h
|
| Kraft |
20 N |
| Prüfspezifikation (3) |
DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhöhe |
50 cm
|
| Frequenz |
50 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 55 °C |
| Umgebungstemperatur (Montage) |
-5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) |
80 %
|
Montage
