Produktbeschreibung

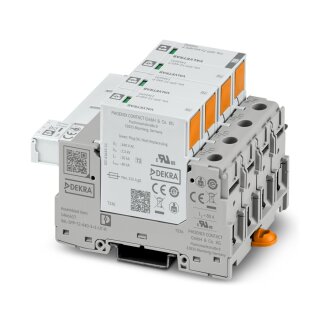

Der Überspannungsableiter VAL-SPP-T2-440-3+1-UT-R ist ein steckbares Modul der Klasse II (Typ 2) nach IEC für symmetrische 3-phasige Stromversorgungsnetze im 5-Leiter-System mit separatem Neutralleiter und Schutzleiter. Der vierpolige Aufbau wird tragschienenmontiert und nimmt 4 Teilungseinheiten Platz ein. Die Betriebsspannung liegt zwischen 5 V und 250 V AC bei Meereshöhen bis 2000 m und Verschmutzungsgrad 2; im höheren Bereich bis 5000 m sinkt die zulässige Spannung auf 150 V AC. Der zulässige Betriebsstrom beträgt maximal 1 A AC beziehungsweise 1 A DC bei 30 V oder 125 V DC. Der Anschluss erfolgt per Schraubklemme mit M5-Gewinde und Anzugsdrehmoment von 3 bis 3,5 Nm. Flexible Leiter von 1,5 bis 35 mm² oder starre Leiter bis 50 mm² werden mit einer Abisolierlänge von 18 mm angeschlossen. Die Erforderliche Vorsicherung beträgt maximal 1 A (gG). Der Defektfernmeldekontakt als Wechsler signalisiert den Ausfallzustand des Ableiters über einen separaten Schaltausgang. Das Modul arbeitet im TN-S- und TT-Stromversorgungssystem und ist für 50 Hz und 60 Hz Netzfrequenz ausgelegt. Typische
Anwendungsbereiche
Einsatzgebiete sind die Blitzstrom- und Überspannungsableitung in Energieverteilschränken von Wohngebäuden und kleineren Gewerbeanlagen sowie der Schutz von Steuerungspannung-Versorgungen in Schaltschränken. Die Zweiteiligkeit ermöglicht einen werkzeugfreien Austausch ohne Abklemmen aller Leiter.
Vorteile gegenüber Alternativen
Im Unterschied zu fest verdrahteten Überspannungsableitern bietet die steckbare Ausführung einen Wartungsvorteil durch schnellen Modulwechsel bei erkanntem Defekt.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,5117 kg
|
| Artikelgewicht: |
0,5117 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,10 × 8,10 × 8,30 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC000941 |
| Hinweis |
Bei Verschmutzungsgrad 3 sind ggf. zusätzliche seitliche Mindestabstände zu geerdeten leitfähigen Oberflächen einzuhalten, siehe Tabelle im Download-Bereich unter dem Punkt Packungsbeilage in der Einbauanweisung. Bei Verschmutzungsgrad 2 sind keine zusätzlichen seitlichen Abstände erforderlich. |
Artikeleigenschaften
| Produkttyp |
Überspannungsableiter |
| Produktfamilie |
VAL-SPP |
| IEC-Prüfklasse |
II |
| IEC-Prüfklasse (2) |
T2 |
| EN Type |
T2 |
| Stromversorgungssystem IEC |
TN-S |
| Stromversorgungssystem IEC (2) |
TT |
| Bauform |
Tragschienenmodul zweiteilig steckbar |
| Polzahl |
4 |
| SPD Ausfallverhalten |
OCM |
| Meldung Überspannungsschutz defekt |
optisch, Fernmeldekontakt |
| Anzahl der Ports |
One |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Eigenschaften
| Nennfrequenz f_N |
50 Hz (60 Hz) |
| Benennung Anschluss |
Defektfernmeldekontakt |
| Schaltfunktion |
Wechsler |
| Erforderliche Vorsicherung maximal |
1 A (gG) |
| Betriebsspannung AC |
5 V AC ... 250 V AC (<= 2000 m (amsl) bei Verschmutzungsgrad 2) |
| Betriebsspannung AC (2) |
5 V AC ... 150 V AC (<= 5000 m (amsl)) |
| Betriebsstrom AC |
5 mA AC ... 1 A AC |
| Betriebsspannung DC |
30 V DC (<= 5000 m (amsl)) |
| Betriebsstrom DC |
1 A DC |
| Betriebsspannung DC (2) |
125 V DC (<= 5000 m (amsl)) |
| Betriebsstrom DC (2) |
200 mA DC |
| Isolierungsart |
Zwischen Haupt- und Hilfsstromkreis hat das Produkt doppelte / verstärkte Isolation. |
Anschlussdaten
| Anschlussart |
Schraubanschluss |
| Schraubengewinde |
M5 |
| Anzugsdrehmoment |
3 Nm ... 3,5 Nm |
| Abisolierlänge |
18 mm
|
| Leiterquerschnitt flexibel |
1,5 mm² ... 35 mm² (ohne Aderendhülse) |
| Leiterquerschnitt flexibel (2) |
2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) |
| Leiterquerschnitt starr |
1,5 mm² ... 50 mm² |
| Leiterquerschnitt starr (2) |
2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) |
| Leiterquerschnitt AWG |
15 ... 2 |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse |
1,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse |
1,5 mm² ... 35 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse (2) |
2x 1,5 mm² ... 10 mm² (2 Leiter gleichen Querschnitts) |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse |
1,5 mm² ... 25 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse (2) |
2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) |
| Anschlussart (2) |
Gabelkabelschuh |
| Leiterquerschnitt flexibel (3) |
1,5 mm² ... 25 mm² |
| Anschlussart (3) |
Push-in-Anschluss |
| Abisolierlänge (2) |
8 mm
|
| Leiterquerschnitt flexibel (4) |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt starr (3) |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG (2) |
24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse (3) |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse (3) |
0,25 mm² ... 0,75 mm² |
Maße
| Breite |
71,2 mm
|
| Höhe |
109,1 mm
|
| Tiefe |
71,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit |
4 TE |
Materialangaben
| Farbe |
grau (RAL 7042) |
| Farbe (2) |
lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 |
V-0 |
| CTI-Wert des Materials |
600 |
| Isolierstoff |
PA 6.6-FR 20 % GF |
| Isolierstoff (2) |
PBT |
| Materialgruppe |
I |
| Material Gehäuse |
PA 6.6-FR 20 % GF |
| Material Gehäuse (2) |
PBT |
Schutzschaltung
| Schutzpfade |
L-N |
| Schutzpfade (2) |
L-PE |
| Schutzpfade (3) |
N-PE |
| Nennspannung U_N |
400/690 V AC ±10 % (TN-S) |
| Nennspannung U_N (2) |
400/690 V AC ±10 % (TT) |
| Nennfrequenz f_N |
50 Hz (60 Hz) |
| Höchste Dauerspannung U_C |
440 V AC |
| Nennlaststrom I_L |
80 A (25 mm²) |
| Schutzleiterstrom I_PE |
<= 5 µA |
| Standby-Leistungsaufnahme P_C |
<= 600 mVA |
| Nennableitstoßstrom I_n (8/20) µs |
20 kA |
| Maximaler Ableitstoßstrom I_max (8/20) µs |
40 kA |
| Gesamtableitstoßstrom I_Total (8/20) µs |
40 kA |
| Folgestromlöschfähigkeit I_fi (N-PE) |
100 A
|
| Kurzschlussfestigkeit I_SCCR |
50 kA |
| Schutzpegel U_p (L-N) |
<= 2,1 kV |
| Schutzpegel U_p (L-PE) |
<= 2,5 kV |
| Schutzpegel U_p (N-PE) |
<= 2,5 kV |
| Restspannung U_res (L-N) |
<= 2,1 kV (bei I_n) |
| Restspannung U_res (L-N) (2) |
<= 1,9 kV (bei 10 kA) |
| Restspannung U_res (L-N) (3) |
<= 1,6 kV (bei 5 kA) |
| Restspannung U_res (L-N) (4) |
<= 1,4 kV (bei 3 kA) |
| Restspannung U_res (L-PE) |
<= 2,3 kV (bei I_n) |
| Restspannung U_res (L-PE) (2) |
<= 2,1 kV (bei 10 kA) |
| Restspannung U_res (L-PE) (3) |
<= 1,8 kV (bei 5 kA) |
| Restspannung U_res (L-PE) (4) |
<= 1,5 kV (bei 3 kA) |
| Restspannung U_res (N-PE) |
<= 0,5 kV (bei I_n) |
| Restspannung U_res (N-PE) (2) |
<= 0,4 kV (bei 10 kA) |
| Restspannung U_res (N-PE) (3) |
<= 0,3 kV (bei 5 kA) |
| Restspannung U_res (N-PE) (4) |
<= 0,1 kV (bei 3 kA) |
| TOV-Verhalten bei U_T (L-N) |
581 V AC (5 s / withstand mode) |
| TOV-Verhalten bei U_T (L-N) (2) |
762 V AC (120 min / safe failure mode) |
| TOV-Verhalten bei U_T (L-PE) |
1640 V AC (200 ms / withstand mode) |
| TOV-Verhalten bei U_T (N-PE) |
1200 V AC (200 ms / withstand mode) |
| Ansprechzeit t_A (L-N) |
<= 25 ns |
| Ansprechzeit t_A (L-PE) |
<= 100 ns |
| Ansprechzeit t_A (N-PE) |
<= 100 ns |
| Maximale Vorsicherung bei V?Durchgangsverdrahtung |
80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung |
315 A (gG) |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20C (im eingebauten Zustand) |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Umgebungstemperatur (Montage) |
-5 °C ... 50 °C |
| Höhenlage |
<= 5000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) |
5 % ... 95 % |
| Schock (Betrieb) |
25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) |
5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Zulassungen
| Maximale Dauerspannung MCOV (L-L) |
880 V AC |
| Maximale Dauerspannung MCOV (L-N) |
440 V AC |
| Maximale Dauerspannung MCOV (L-G) |
440 V AC |
| Maximale Dauerspannung MCOV (N-G) |
440 V AC |
| Nennableitstoßstrom I_n |
20 kA |
| Schutzpfade |
L-L |
| Schutzpfade (2) |
L-N |
| Schutzpfade (3) |
L-G |
| Schutzpfade (4) |
N-G |
| Nennspannung |
400/690 V AC |
| Energieverteilungssystem |
Wye |
| Nennfrequenz |
50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-L) |
4540 V
|
| Gemessene Begrenzungsspannung MLV (L-N) |
2270 V
|
| Gemessene Begrenzungsspannung MLV (L-G) |
3670 V
|
| Gemessene Begrenzungsspannung MLV (N-G) |
1400 V
|
| SPD Typ |
4CA |
| Betriebsspannung |
250 V AC |
| Betriebsspannung DC |
30 V DC |
| Betriebsstrom AC |
5 mA AC ... 1 A AC |
| Betriebsstrom DC |
1 A DC |
| Anzugsdrehmoment |
30 lb_f-in. |
| Leiterquerschnitt AWG |
14 ... 2 |
Normen und Bestimmungen
| Normen/Bestimmungen |
IEC 61643-11 |
| Hinweis |
2011 |
| Normen/Bestimmungen (2) |
EN 61643-11 |
| Hinweis (2) |
2012 + A11:2018 |
Montage
| Montageart |
Tragschiene: 35 mm |
