Produktbeschreibung

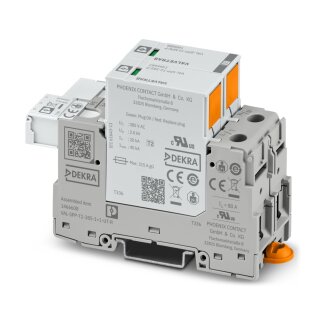

Der Überspannungsableiter VAL-SPP-T2-385-1+1-UT-R ist ein steckbares Tragschienenmodul gemäß EN Type T2 und IEC-Prüfklasse II für 1-phasige Stromversorgungsnetze mit separaten N- und PE-Leitern (3-Leiter-System: L1, N, PE). Das zweiteilig aufgebaute Modul belegt 2 Teilungseinheiten auf der Schiene und besitzt einen Defektfernmeldekontakt mit Wechslerschaltung. Die Betriebsspannung liegt bei 5 bis 250 V AC (bis 2000 m über Meereshöhe bei Verschmutzungsgrad 2), der maximale Betriebsstrom bei 1 A AC. Das Anzugsdrehmoment für die M5-Schraubanschlüsse beträgt 3 bis 3,5 Nm, die erforderliche Vorsicherung maximal 1 A (gG). Der Leiterquerschnitt für flexible Adern liegt bei 1,5 bis 35 mm² (ohne Aderendhülse), die Abisolierlänge bei 18 mm.
Anwendungsbereiche
In Schaltschränken mit Stromversorgung von Speicherprogrammierbaren Steuerungen (SPS) bietet das Modul Schutz vor Überspannungen durch Blitzeinschlag oder Schaltungsgeräusche. Auch in Betriebsstättensicherungsanlagen und Kleinverteiler-Installationen wird der Typ 2 Ableiter verwendet. Der Fernmeldekontakt signalisiert den Defekt des Ableiters, sodass eine Wartung rechtzeitig eingeleitet werden kann.
Vorteile gegenüber Alternativen
Im Vergleich zu stationären Typ-2-Ableitern ermöglicht die steckbare Bauform einen schnellen Austausch ohne Verdrahtungsänderung. Die Breite beträgt 35,6 mm, die Höhe 109,1 mm.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,2690 kg
|
| Artikelgewicht: |
0,2690 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,90 × 4,50 × 8,00 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC000941 |
| Hinweis |
Bei Verschmutzungsgrad 3 und Verdrahtung mittels Gabelkabelschuh ist für Querschnitte >= 16 mm² ein zusätzlicher seitlicher Mindestabstand zu geerdeten leitfähigen Oberflächen von 1 mm einzuhalten. Bei Verschmutzungsgrad 2 sind keine zusätzlichen seitlichen Abstände erforderlich. |
Artikeleigenschaften
| Produkttyp |
Überspannungsableiter |
| Produktfamilie |
VAL-SPP |
| IEC-Prüfklasse |
II |
| IEC-Prüfklasse (2) |
T2 |
| EN Type |
T2 |
| Stromversorgungssystem IEC |
TN-S |
| Stromversorgungssystem IEC (2) |
TT |
| Bauform |
Tragschienenmodul zweiteilig steckbar |
| Polzahl |
2 |
| SPD Ausfallverhalten |
OCM |
| Meldung Überspannungsschutz defekt |
optisch, Fernmeldekontakt |
| Anzahl der Ports |
One |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Eigenschaften
| Nennfrequenz f_N |
50 Hz (60 Hz) |
| Benennung Anschluss |
Defektfernmeldekontakt |
| Schaltfunktion |
Wechsler |
| Erforderliche Vorsicherung maximal |
1 A (gG) |
| Betriebsspannung AC |
5 V AC ... 250 V AC (<= 2000 m (amsl) bei Verschmutzungsgrad 2) |
| Betriebsspannung AC (2) |
5 V AC ... 150 V AC (<= 5000 m (amsl)) |
| Betriebsstrom AC |
5 mA AC ... 1 A AC |
| Betriebsspannung DC |
30 V DC (<= 5000 m (amsl)) |
| Betriebsstrom DC |
1 A DC |
| Betriebsspannung DC (2) |
125 V DC (<= 5000 m (amsl)) |
| Betriebsstrom DC (2) |
200 mA DC |
| Isolierungsart |
Zwischen Haupt- und Hilfsstromkreis hat das Produkt doppelte / verstärkte Isolation. |
Anschlussdaten
| Anschlussart |
Schraubanschluss |
| Schraubengewinde |
M5 |
| Anzugsdrehmoment |
3 Nm ... 3,5 Nm |
| Abisolierlänge |
18 mm
|
| Leiterquerschnitt flexibel |
1,5 mm² ... 35 mm² (ohne Aderendhülse) |
| Leiterquerschnitt flexibel (2) |
2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) |
| Leiterquerschnitt starr |
1,5 mm² ... 50 mm² |
| Leiterquerschnitt starr (2) |
2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) |
| Leiterquerschnitt AWG |
15 ... 2 |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse |
1,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse |
1,5 mm² ... 35 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse (2) |
2x 1,5 mm² ... 10 mm² (2 Leiter gleichen Querschnitts) |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse |
1,5 mm² ... 25 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse (2) |
2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) |
| Anschlussart (2) |
Gabelkabelschuh |
| Leiterquerschnitt flexibel (3) |
1,5 mm² ... 25 mm² |
| Anschlussart (3) |
Push-in-Anschluss |
| Abisolierlänge (2) |
8 mm
|
| Leiterquerschnitt flexibel (4) |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt starr (3) |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG (2) |
24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse (3) |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse (3) |
0,25 mm² ... 0,75 mm² |
Maße
| Breite |
35,6 mm
|
| Höhe |
109,1 mm
|
| Tiefe |
71,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit |
2 TE |
Materialangaben
| Farbe |
grau (RAL 7042) |
| Farbe (2) |
lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 |
V-0 |
| CTI-Wert des Materials |
600 |
| Isolierstoff |
PA 6.6-FR 20 % GF |
| Isolierstoff (2) |
PBT |
| Materialgruppe |
I |
| Material Gehäuse |
PA 6.6-FR 20 % GF |
| Material Gehäuse (2) |
PBT |
Schutzschaltung
| Schutzpfade |
L-N |
| Schutzpfade (2) |
L-PE |
| Schutzpfade (3) |
N-PE |
| Nennspannung U_N |
240/415 V AC ±10 % (TN-S) |
| Nennspannung U_N (2) |
240/415 V AC ±10 % (TT) |
| Nennfrequenz f_N |
50 Hz (60 Hz) |
| Höchste Dauerspannung U_C (L-N) |
385 V AC |
| Höchste Dauerspannung U_C (L-PE) |
385 V AC |
| Höchste Dauerspannung U_C (N-PE) |
305 V AC |
| Nennlaststrom I_L |
80 A (25 mm²) |
| Schutzleiterstrom I_PE |
<= 5 µA |
| Standby-Leistungsaufnahme P_C |
<= 175 mVA |
| Nennableitstoßstrom I_n (8/20) µs |
20 kA |
| Maximaler Ableitstoßstrom I_max (8/20) µs |
40 kA |
| Gesamtableitstoßstrom I_Total (8/20) µs |
40 kA |
| Folgestromlöschfähigkeit I_fi (N-PE) |
100 A
|
| Kurzschlussfestigkeit I_SCCR |
50 kA |
| Schutzpegel U_p (L-N) |
<= 1,8 kV |
| Schutzpegel U_p (L-PE) |
<= 2 kV |
| Schutzpegel U_p (N-PE) |
<= 1,5 kV |
| Restspannung U_res (L-N) |
<= 1,8 kV (bei I_n) |
| Restspannung U_res (L-N) (2) |
<= 1,6 kV (bei 10 kA) |
| Restspannung U_res (L-N) (3) |
<= 1,4 kV (bei 5 kA) |
| Restspannung U_res (L-N) (4) |
<= 1,3 kV (bei 3 kA) |
| Restspannung U_res (L-PE) |
<= 2 kV (bei I_n) |
| Restspannung U_res (L-PE) (2) |
<= 1,7 kV (bei 10 kA) |
| Restspannung U_res (L-PE) (3) |
<= 1,5 kV (bei 5 kA) |
| Restspannung U_res (L-PE) (4) |
<= 1,4 kV (bei 3 kA) |
| Restspannung U_res (N-PE) |
<= 0,5 kV (bei I_n) |
| Restspannung U_res (N-PE) (2) |
<= 0,4 kV (bei 10 kA) |
| Restspannung U_res (N-PE) (3) |
<= 0,3 kV (bei 5 kA) |
| Restspannung U_res (N-PE) (4) |
<= 0,1 kV (bei 3 kA) |
| TOV-Verhalten bei U_T (L-N) |
415 V AC (5 s / withstand mode) |
| TOV-Verhalten bei U_T (L-N) (2) |
460 V AC (120 min / safe failure mode) |
| TOV-Verhalten bei U_T (L-PE) |
1464 V AC (200 ms / withstand mode) |
| TOV-Verhalten bei U_T (N-PE) |
1200 V AC (200 ms / withstand mode) |
| Ansprechzeit t_A (L-N) |
<= 25 ns |
| Ansprechzeit t_A (L-PE) |
<= 100 ns |
| Ansprechzeit t_A (N-PE) |
<= 100 ns |
| Maximale Vorsicherung bei V?Durchgangsverdrahtung |
80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung |
315 A (gG) |
| Kurzschlussfestigkeit I_SCCR (2) |
100 kA |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20C (im eingebauten Zustand) |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Umgebungstemperatur (Montage) |
-5 °C ... 50 °C |
| Höhenlage |
<= 5000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) |
5 % ... 95 % |
| Schock (Betrieb) |
25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) |
5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Zulassungen
| Maximale Dauerspannung MCOV (L-N) |
385 V AC |
| Maximale Dauerspannung MCOV (L-G) |
385 V AC |
| Maximale Dauerspannung MCOV (N-G) |
305 V AC |
| Nennableitstoßstrom I_n |
20 kA |
| Schutzpfade |
L-N |
| Schutzpfade (2) |
L-G |
| Schutzpfade (3) |
N-G |
| Nennspannung |
277 V AC |
| Energieverteilungssystem |
Single phase |
| Nennfrequenz |
50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-N) |
1610 V
|
| Gemessene Begrenzungsspannung MLV (L-G) |
2750 V
|
| Gemessene Begrenzungsspannung MLV (N-G) |
1140 V
|
| SPD Typ |
4CA |
| Betriebsspannung |
250 V AC |
| Betriebsspannung DC |
30 V DC |
| Betriebsstrom AC |
5 mA AC ... 1 A AC |
| Betriebsstrom DC |
1 A DC |
| Anzugsdrehmoment |
30 lb_f-in. |
| Leiterquerschnitt AWG |
14 ... 2 |
Normen und Bestimmungen
| Normen/Bestimmungen |
IEC 61643-11 |
| Hinweis |
2011 |
| Normen/Bestimmungen (2) |
EN 61643-11 |
| Hinweis (2) |
2012 + A11:2018 |
Montage
| Montageart |
Tragschiene: 35 mm |
