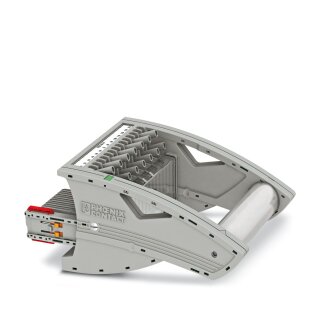

Produktbeschreibung
Der Stecker von Phoenix Contact hat 14 Potenziale und nimmt flexible Leiter von 0,5 mm² ... 2,5 mm² auf; der Leiterquerschnitt ist abhängig vom verwendeten Kabelschuh. Der Isolierstoff PA in Grau (RAL 7042) erfüllt Brennbarkeitsklasse V0 nach UL 94, die Breite beträgt 146,7 mm.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,7898 kg
|
| Artikelgewicht: |
0,7898 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
27,90 × 15,20 × 11,30 cm |
Technische Daten
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
1,31 W
|
Artikeleigenschaften
| Produkttyp |
Prüfstecker |
| Produktfamilie |
FAME 2 |
| Polzahl |
14 |
| Rastermaß |
8,2 mm
|
| Potenziale |
14 |
Anschlussdaten
| Nennquerschnitt |
6 mm² |
| Anzugsmoment Prüfbuchse |
0,5 |
| Hinweis |
Der Leiterquerschnitt ist abhängig vom verwendeten Kabelschuh |
| Leiterquerschnitt flexibel |
0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] |
20 ... 14 (umgerechnet nach IEC) |
| Nennquerschnitt (2) |
2,5 mm² |
| Nennstrom |
24 A
|
| Belastungsstrom maximal |
24 A
|
| Nennspannung |
400 V AC/DC |
Maße
| Breite |
146,7 mm
|
| Höhe |
86 mm
|
Materialangaben
| Farbe |
grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Isolierstoff |
PA |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) |
125 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) |
27,5 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) |
-5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) |
-5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
Hinweise
| ETIM 9.0 |
EC002555 |
| Allgemein |
Einen detaillierten Schaltplan finden Sie unter Downloads Verschiedenes |
