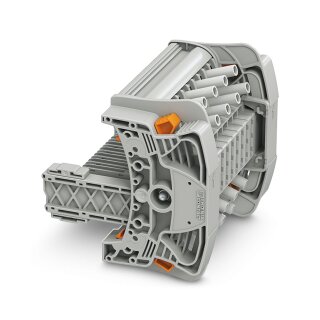

Teststecker FTPC-3/12S 12-polig 20 A 400 V grau

Teststecker FTPC-3/12S 12-polig 20 A 400 V grau

Artikelnummer: PHO-3069933
GTIN: 4055626213460
HAN: 3069933
Inhalt: 1 Stück

Hersteller Phoenix Contact

12-poliger Teststecker FTPC-3/12S, 20 A / 400 V AC/DC. Leiterquerschnitt 0,5 bis 2,5 mm². Für Prüfaufbauten und Funktionsprüfungen in der Elektrotechnik.

454,14 €

inkl. 19% USt. ,

● Bestellbar, Lieferzeit 3 - 4 Wochen (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Teststecker FTPC-3/12S ist ein zwölf-poliger Prüfstecker aus der FAME-3-Familie von Phoenix Contact für sichere und wiederholbare Verbindungen bei Funktionsprüfungen. Der Stecker ist für einen Nennstrom von 20 A, eine Nennspannung von 400 V AC/DC und einen Bemessungsquerschnitt von 2,5 mm² ausgelegt. Die flexible Leiterquerschnitte zwischen 0,5 und 2,5 mm² ermöglichen den Einsatz mit verschiedenen Kabelschuh-Kombinationen. Mit zwölf Potenzialen und einem Rastermaß von 8,2 mm bietet der Stecker eine kompakte Bauform bei einer Gesamtbreite von 130,4 mm und einer Höhe von 86 mm.

Anwendungsbereiche

Typische Einsatzfelder sind Prüfstände für Schaltschrank-Verdrahtung, Funktionsprüfungen vor Inbetriebnahme von Maschinen sowie Testkonfigurationen in Automatisierungsprojekten. Der Stecker wird häufig in Prüflaboratorien eingesetzt, um Steuerungsanlagen und Stromkreise sicher zu testen, ohne die Hauptanlage zu unterbrechen. Auch in der Wartung und Instandhaltung dienen solche Teststecker als Schnellverbindungspunkte für temporäre Messpunkte.

Vorteile gegenüber Alternativen

Im Unterschied zu Prüfsteckern mit kleineren Rastermaßen bietet die FAME-3-Plattform mit 8,2 mm Abstand eine größere Stromtragfähigkeit und ermöglicht sichere Betätigung auch bei engeren Positionen. Das Anzugsmoment der Prüfbuchse liegt bei 0,5 Nm, das Material ist selbstverlöschend nach UL 94 V0. Der Betriebstemperaturbereich liegt zwischen -5 und +70 °C, die Lagerfähigkeit erstreckt sich bis -25 °C für längerfristige Lagerung.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,4408 kg
Artikelgewicht:	0,4408 kg
Abmessungen ( Länge × Breite × Höhe ):	18,00 × 11,00 × 19,00 cm

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC002555
Produkttyp	Prüfstecker
Produktfamilie	FAME 3
Polzahl	12
Rastermaß	8,2 mm
Potenziale	12

Elektrische Eigenschaften

Maximale Verlustleistung bei Nennbedingung	1,31 W

Anschlussdaten

Nennquerschnitt	6 mm²
Anzugsmoment Prüfbuchse	0,5
Hinweis	Der Leiterquerschnitt ist abhängig vom verwendeten Kabelschuh
Leiterquerschnitt flexibel	0,5 mm² ... 2,5 mm²
Leiterquerschnitt flexibel [AWG]	20 ... 14 (umgerechnet nach IEC)
Nennquerschnitt (2)	2,5 mm²
Nennstrom	20 A
Belastungsstrom maximal	20 A
Nennspannung	400 V AC/DC

Maße

Breite	130,4 mm
Höhe	86 mm
Rastermaß	8,2 mm

Materialangaben

Farbe	grau (RAL 7042)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoff	PA

Umwelt- und Lebensdauerbedingungen

Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %
