Produktbeschreibung

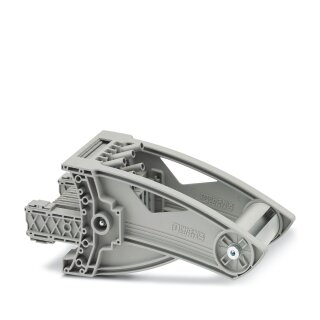

Der Teststecker FTP-3/5S ist ein 5-poliger Prüfstecker der FAME-3-Familie von Phoenix Contact für sichere Mess- und Prüfaufgaben in Schaltschränken und Steuerungsanlagen. Der Stecker ist für eine Nennspannung von 400 V AC/DC und einen Nennstrom von 20 A ausgelegt und akzeptiert flexible Leiterquerschnitte von 0,5 bis 2,5 mm² je Pol. Das Rastermaß beträgt 8,2 mm, das Anzugsmoment an den Prüfbuchsen liegt bei 0,5 Nm. Die maximale Verlustleistung unter Nennbedingung beträgt 1,31 W. Der Stecker besitzt eine Brennbarkeitsklasse V0 nach UL 94 und ist aus PA-Isolierstoff gefertigt.
Anwendungsbereiche
Typische Anwendungen sind die Prüfung von Steuerungsspannungen in MSR-Schaltschränken sowie die provisorische Mess- und Diagnoseverdrahtung bei Instandhaltungs- und Inbetriebnahmearbeiten an Maschinen und Anlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu festen Messleitungen ermöglicht der standardisierte Stecker schnelle Wechsel zwischen verschiedenen Prüfschaltungen ohne Werkzeugaufwand und garantiert sichere Kontaktierung. Die Betriebstemperaturen liegen zwischen -5 und +70 °C, Lagerung ist bei -25 bis +60 °C zulässig.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,3353 kg
|
| Artikelgewicht: |
0,3353 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,10 × 11,30 × 19,40 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC002555 |
| Produkttyp |
Prüfstecker |
| Produktfamilie |
FAME 3 |
| Polzahl |
5 |
| Rastermaß |
8,2 mm
|
| Potenziale |
5 |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
1,31 W
|
Anschlussdaten
| Nennquerschnitt |
6 mm² |
| Anzugsmoment Prüfbuchse |
0,5 |
| Hinweis |
Der Leiterquerschnitt ist abhängig vom verwendeten Kabelschuh |
| Leiterquerschnitt flexibel |
0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] |
20 ... 14 (umgerechnet nach IEC) |
| Nennquerschnitt (2) |
2,5 mm² |
| Nennstrom |
20 A
|
| Belastungsstrom maximal |
20 A
|
| Nennspannung |
400 V AC/DC |
Maße
| Breite |
73,4 mm
|
| Höhe |
86 mm
|
| Rastermaß |
8,2 mm
|
Materialangaben
| Farbe |
grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Isolierstoff |
PA |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) |
125 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) |
27,5 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) |
-5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) |
-5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
