Produktbeschreibung

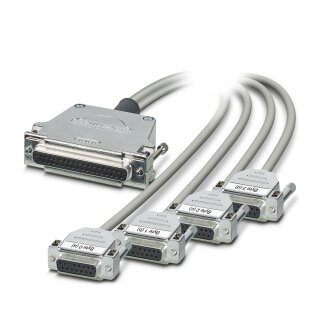

Das Systemkabel CABLE-D37F/4XD15F/2,0M/ETHA ist ein konfektioniertes Rundkabel speziell für die Steuerung von Siemens SIMATIC ET 200SP HA Dezentralstationen. Das Kabel verbindet eine D-SUB-Buchsenleiste 37-polig mit vier D-SUB-Buchsenleisten à 15-polig und ermöglicht damit die Anbindung mehrerer dezentraler Eingabe-/Ausgabemodule an eine zentrale Steuerung. Die Betriebsspannung liegt bei maximal 30 V AC oder 60 V DC. Der maximale Strom pro Pfad beträgt 1 A bei 50 °C oder 0,6 A bei 70 °C im abgerollten Zustand. Das Kabel ist 2 Meter lang und erfüllt die Normen IEC 60807-2 und DIN 41652. Die Steckzyklen betragen über 200, und das Anzugsdrehmoment liegt bei 0,2 Nm. Das Kabel ist UL-zertifiziert nach AWM Style 2464/1061 und kann bei Betriebstemperaturen von -40 °C bis 70 °C (feste Verlegung) oder -10 °C bis 70 °C (bewegliche Verlegung) eingesetzt werden.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung dezentraler ET 200SP-Module in Schaltschränken sowie die Sensoranbindung an Feldgeräte in der Prozessautomation. Bei beweglicher Verlegung oder häufigen Umverdrahtungen empfiehlt sich die Beachtung des reduzierten Temperaturbereichs. Kompatible Terminalblöcke sind die Modelle 6DL1193-6TP00 in verschiedenen Varianten sowie das Peripheriemodul 6DL1131-6BL00-0PH1.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,6442 kg
|
| Artikelgewicht: |
0,6442 kg
|
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000237 |
| Produkttyp |
Systemkabel |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP00 |
| Schutzart (Einbauort) |
>= IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) (feste Verlegung) |
-40 °C ... 70 °C (feste Verlegung) |
| Umgebungstemperatur (Betrieb) (bewegliche Verlegung) |
-10 °C ... 70 °C (bewegliche Verlegung) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 80 °C |
| Höhenlage |
<= 2000 m |
Elektrische Eigenschaften
| Betriebsspannung (AC) |
<= 30 V AC |
| Betriebsspannung (DC) |
<= 60 V DC |
| Nennbetriebsart |
100 % ED |
| Strom (pro Pfad, 50 °C) |
<= 1 A (im abgerollten Zustand, siehe Derating) |
| Strom (pro Pfad, 70 °C) |
<= 0,6 A (im abgerollten Zustand, siehe Derating) |
| Passender Terminalblock |
6DL1193-6TP00-0BH1 |
| Passender Terminalblock (2) |
6DL1193-6TP00-0DH1 |
| Passender Terminalblock (3) |
6DL1193-6TP00-0BM1 |
| Passender Terminalblock (4) |
6DL1193-6TP00-0DM1 |
| Passendes Peripherie Modul |
6DL1131-6BL00-0PH1 (Terminal Block H1/M1) |
| Passendes Peripherie Modul (2) |
6DL1132-6BL00-0PH1 (Terminal Block H1/M1) |
Kabel / Leitung
| Leitungslänge |
2 m
|
| UL AWM Style |
2464/1061 |
| Polzahl |
10 |
| Geschirmt |
nein |
| Leitungstyp |
10X0.14 [PVC] |
| Leiterart |
Konfektioniertes Rundkabel |
| Leiteraufbau Signalleitung |
7x 0,16 mm |
| AWG Signalleitung |
26 |
| Leitungsquerschnitt |
10x 0,14 mm² |
| Aderdurchmesser inklusive Isolierung |
1 mm ±0,03 mm |
| Leitungsaußendurchmesser |
6,10 mm ±0,4 mm |
| Außenmantel, Material |
Semi-Rigid-PVC |
| Außenmantel, Farbe |
grau |
| Material Leiter |
verzinnte Cu-Litze |
| Leitungs-Widerstand |
<= 145 Ohm/km (20 °C) |
| Isolationswiderstand |
>= 20 MOhm*km (20 °C) |
| Kleinster Biegeradius, fest verlegt |
52 mm
|
| Kleinster Biegeradius, beweglich verlegt |
98 mm
|
| Dynamische Belastbarkeit (Biegen) |
Biegezyklen maximal: 5000 |
| Halogenfreiheit |
nein |
| Flammwidrigkeit |
IEC 60332-1-2 (Rohleitung) |
| Flammwidrigkeit (2) |
VDE 0842, Teil 332-1-2 (Rohleitung) |
| Flammwidrigkeit (3) |
IEC 60332-3-22 (Rohleitung) |
| Flammwidrigkeit (4) |
UL VW-1 |
| Flammwidrigkeit (5) |
CSA FT-1 |
| Ölbeständigkeit |
gegen gelegentliche Spritzer (Rohleitung) |
| Kabelausführung |
Splitting-Kabel für vier Module |
| schwarz |
D-SUB 37 X1 (1) = D-SUB15 X2 (1) |
| braun |
D-SUB 37 X1 (2) = D-SUB15 X2 (2) |
| rot |
D-SUB 37 X1 (3) = D-SUB15 X2 (3) |
| orange |
D-SUB 37 X1 (4) = D-SUB15 X2 (4) |
| gelb |
D-SUB 37 X1 (5) = D-SUB15 X2 (5) |
| grün |
D-SUB 37 X1 (6) = D-SUB15 X2 (6) |
| blau |
D-SUB 37 X1 (7) = D-SUB15 X2 (7) |
| violett |
D-SUB 37 X1 (8) = D-SUB15 X2 (8) |
| grau |
D-SUB 37 X1 (17) = D-SUB15 X2 (9) |
| weiß |
D-SUB 37 X1 (36) = D-SUB15 X2 (10) |
| schwarz (2) |
D-SUB 37 X1 (9) = D-SUB15 X3 (1) |
| braun (2) |
D-SUB 37 X1 (10) = D-SUB15 X3 (2) |
| rot (2) |
D-SUB 37 X1 (11) = D-SUB15 X3 (3) |
| orange (2) |
D-SUB 37 X1 (12) = D-SUB15 X3 (4) |
| gelb (2) |
D-SUB 37 X1 (13) = D-SUB15 X3 (5) |
| grün (2) |
D-SUB 37 X1 (14) = D-SUB15 X3 (6) |
| blau (2) |
D-SUB 37 X1 (15) = D-SUB15 X3 (7) |
| violett (2) |
D-SUB 37 X1 (16) = D-SUB15 X3 (8) |
| grau (2) |
D-SUB 37 X1 (18) = D-SUB15 X3 (9) |
| weiß (2) |
D-SUB 37 X1 (37) = D-SUB15 X3 (10) |
| schwarz (3) |
D-SUB 37 X1 (20) = D-SUB15 X4 (1) |
| braun (3) |
D-SUB 37 X1 (21) = D-SUB15 X4 (2) |
| rot (3) |
D-SUB 37 X1 (22) = D-SUB15 X4 (3) |
| orange (3) |
D-SUB 37 X1 (23) = D-SUB15 X4 (4) |
| gelb (3) |
D-SUB 37 X1 (24) = D-SUB15 X4 (5) |
| grün (3) |
D-SUB 37 X1 (25) = D-SUB15 X4 (6) |
| blau (3) |
D-SUB 37 X1 (26) = D-SUB15 X4 (7) |
| violett (3) |
D-SUB 37 X1 (27) = D-SUB15 X4 (8) |
| grau (3) |
D-SUB 37 X1 (17) = D-SUB15 X4 (9) |
| weiß (3) |
D-SUB 37 X1 (36) = D-SUB15 X4 (10) |
| schwarz (4) |
D-SUB 37 X1 (28) = D-SUB15 X5 (1) |
| braun (4) |
D-SUB 37 X1 (29) = D-SUB15 X5 (2) |
| rot (4) |
D-SUB 37 X1 (30) = D-SUB15 X5 (3) |
| orange (4) |
D-SUB 37 X1 (31) = D-SUB15 X5 (4) |
| gelb (4) |
D-SUB 37 X1 (32) = D-SUB15 X5 (5) |
| grün (4) |
D-SUB 37 X1 (33) = D-SUB15 X5 (6) |
| blau (4) |
D-SUB 37 X1 (34) = D-SUB15 X5 (7) |
| violett (4) |
D-SUB 37 X1 (35) = D-SUB15 X5 (8) |
| grau (4) |
D-SUB 37 X1 (18) = D-SUB15 X5 (9) |
| weiß (4) |
D-SUB 37 X1 (37) = D-SUB15 X5 (10) |
Anschlussdaten
| Anschluss gemäß Norm |
IEC 60807-2 |
| Anschluss gemäß Norm (2) |
DIN 41652 |
| Anschlussart |
D-SUB-Buchsenleiste |
| Schraubengewinde |
UNC 4-40 |
| Schraubengewinde (2) |
M2,5 |
| Anzahl der Anschlüsse |
1 |
| Polzahl |
37 |
| Anzugsdrehmoment |
0,2 Nm |
| Steckzyklen |
> 200 |
| Rastermaß |
2,77 mm
|
| Anschluss gemäß Norm (3) |
IEC 60807-2 |
| Anschluss gemäß Norm (4) |
DIN 41652 |
| Anschlussart (2) |
D-SUB-Buchsenleiste |
| Schraubengewinde (3) |
UNC 4-40 |
| Schraubengewinde (4) |
M2,5 |
| Anzahl der Anschlüsse (2) |
4 |
| Polzahl (2) |
15 |
| Anzugsdrehmoment (2) |
0,2 Nm |
| Steckzyklen (2) |
> 200 |
| Rastermaß (2) |
2,74 mm
|
Hinweise
| Hinweis zum Betrieb |
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
