Produktbeschreibung

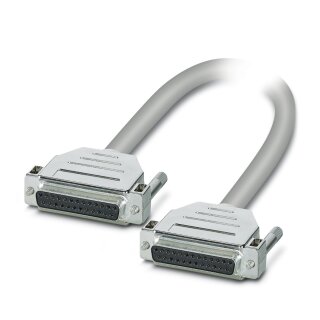

Das Systemkabel CABLE-D25SUB/B/B/300 ist ein konfektioniertes, geschirmtes Rundkabel mit beidseitigen D-SUB-Buchsenleisten (25-polig). Die Kabellänge beträgt 3 m, das Rastermaß liegt bei 2,77 mm. Der Standard-Anzugsdrehmoment ist 0,2 Nm, die Steckzyklen übersteigen 200 Zyklen. Das Kabel ist nach IEC 60807-2 und DIN 41652 genormt und erfüllt UL AWM Style 2464/1061. Die maximale Betriebsspannung liegt bei 60 V DC beziehungsweise 30 V AC, die Strombelastung maximal 2 A pro Pfad im abgerollten Zustand. Der Betriebstemperaturbereich bei fester Verlegung erstreckt sich von -40 bis +70 °C, bei beweglicher Verlegung von -10 bis +70 °C. Die Schutzart am Stecker beträgt IP20, am Einbauort wird mindestens IP54 gefordert. Das Kabel eignet sich für Steuerungsleitungen in Schaltschränken, etwa zur Anbindung von Signalverarbeitungsmodulen oder Bedienelemente über standardisierte 25-polige Schnittstellenstecker.
Anwendungsbereiche
Auch in der Geräteverdrahtung für parallele Datenübertragung und in Prüfständen wird die konfektionierte Lösung eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu offenen Leitungsbündeln bietet das geschirmte Rundkabel erhöhte elektromagnetische Verträglichkeit und vereinfachte Verlegung. Höhenlage bis 2000 m zulässig. Für bestimmungsgemäße Anwendung gelten die Vorgaben der Installationsrichtlinie.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,5490 kg
|
| Artikelgewicht: |
0,5490 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,00 × 25,00 × 4,20 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000237 |
| Produkttyp |
Systemkabel |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Schutzart (Einbauort) |
>= IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) (feste Verlegung) |
-40 °C ... 70 °C (feste Verlegung) |
| Umgebungstemperatur (Betrieb) (bewegliche Verlegung) |
-10 °C ... 70 °C (bewegliche Verlegung) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 80 °C |
| Höhenlage |
<= 2000 m |
Elektrische Eigenschaften
| Betriebsspannung (AC) |
<= 30 V AC |
| Betriebsspannung (DC) |
<= 60 V DC |
| Nennbetriebsart |
100 % ED |
| Strom (pro Pfad) |
<= 2 A (im abgerollten Zustand, siehe Derating) |
Kabel / Leitung
| Leitungslänge |
3 m
|
| UL AWM Style |
2464/1061 |
| Polzahl |
25 |
| Geschirmt |
ja |
| Leitungstyp |
25X0.25 [PVC] |
| Leiterart |
Konfektioniertes, geschirmtes Rundkabel |
| Leiteraufbau Signalleitung |
14x 0,15 mm |
| AWG Signalleitung |
24 |
| Leitungsquerschnitt |
25x 0,25 mm² |
| Aderdurchmesser inklusive Isolierung |
1,2 mm ±0,05 mm |
| Leitungsaußendurchmesser |
9,80 mm ±0,5 mm |
| Außenmantel, Material |
Semi-Rigid-PVC |
| Außenmantel, Farbe |
grau |
| Material Leiter |
blanke Cu-Litze |
| Leitungs-Widerstand |
<= 80 Ohm/km (bei 20 °C) |
| Isolationswiderstand |
>= 20 MOhm*km (bei 20 °C) |
| Kleinster Biegeradius, fest verlegt |
82 mm
|
| Kleinster Biegeradius, beweglich verlegt |
155 mm
|
| Dynamische Belastbarkeit (Biegen) |
Biegezyklen maximal: 5000 (bei Radius >= 15x Außendurchmesser) |
| Halogenfreiheit |
nein |
| Flammwidrigkeit |
IEC 60332-1-2 (Rohleitung) |
| Flammwidrigkeit (2) |
VDE 0842, Teil 332-1-2 (Rohleitung) |
| Flammwidrigkeit (3) |
IEC 60332-3-22 (Rohleitung) |
| Flammwidrigkeit (4) |
UL VW-1 |
| Flammwidrigkeit (5) |
CSA FT-1 |
| Ölbeständigkeit |
gegen gelegentliche Spritzer (Rohleitung) |
| weiß |
D-SUB25 (1) = D-SUB25 (1) |
| braun |
D-SUB25 (2) = D-SUB25 (2) |
| grün |
D-SUB25 (3) = D-SUB25 (3) |
| gelb |
D-SUB25 (4) = D-SUB25 (4) |
| grau |
D-SUB25 (5) = D-SUB25 (5) |
| rosa |
D-SUB25 (6) = D-SUB25 (6) |
| blau |
D-SUB25 (7) = D-SUB25 (7) |
| rot |
D-SUB25 (8) = D-SUB25 (8) |
| schwarz |
D-SUB25 (9) = D-SUB25 (9) |
| violett |
D-SUB25 (10) = D-SUB25 (10) |
| grau-rosa |
D-SUB25 (11) = D-SUB25 (11) |
| rot-blau |
D-SUB25 (12) = D-SUB25 (12) |
| weiß-grün |
D-SUB25 (13) = D-SUB25 (13) |
| braun-grün |
D-SUB25 (14) = D-SUB25 (14) |
| weiß-gelb |
D-SUB25 (15) = D-SUB25 (15) |
| gelb-braun |
D-SUB25 (16) = D-SUB25 (16) |
| weiß-grau |
D-SUB25 (17) = D-SUB25 (17) |
| grau-braun |
D-SUB25 (18) = D-SUB25 (18) |
| weiß-rosa |
D-SUB25 (19) = D-SUB25 (19) |
| rosa-braun |
D-SUB25 (20) = D-SUB25 (20) |
| weiß-blau |
D-SUB25 (21) = D-SUB25 (21) |
| braun-blau |
D-SUB25 (22) = D-SUB25 (22) |
| weiß-rot |
D-SUB25 (23) = D-SUB25 (23) |
| braun-rot |
D-SUB25 (24) = D-SUB25 (24) |
| weiß-schwarz |
D-SUB25 (25) = D-SUB25 (25) |
Anschlussdaten
| Anschluss gemäß Norm |
IEC 60807-2 |
| Anschluss gemäß Norm (2) |
DIN 41652 |
| Anschlussart |
D-SUB-Buchsenleiste |
| Schraubengewinde |
UNC 4-40 |
| Anzahl der Anschlüsse |
1 |
| Polzahl |
25 |
| Anzugsdrehmoment |
0,2 Nm |
| Steckzyklen |
> 200 |
| Rastermaß |
2,77 mm
|
| Anschluss gemäß Norm (3) |
IEC 60807-2 |
| Anschluss gemäß Norm (4) |
DIN 41652 |
| Anschlussart (2) |
D-SUB-Buchsenleiste |
| Schraubengewinde (2) |
UNC 4-40 |
| Anzahl der Anschlüsse (2) |
1 |
| Polzahl (2) |
25 |
| Anzugsdrehmoment (2) |
0,2 Nm |
| Steckzyklen (2) |
> 200 |
| Rastermaß (2) |
2,77 mm
|
Hinweise
| Hinweis zum Betrieb |
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
