Produktbeschreibung

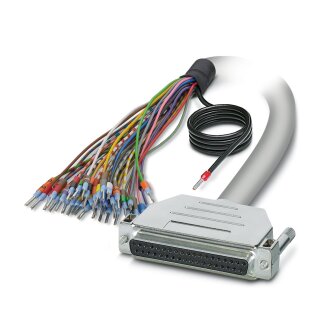

Das Kabel CABLE-D-37SUB/F/OE/0,25/S/0,5M ist ein konfektioniertes, geschirmtes Systemkabel mit 37 Polen und 0,5 Meter Länge. Es verbindet Einzelader-Steckverbinder mit einer D-SUB-Buchsenleiste nach IEC 60807-2 und DIN 41652. Die Adern sind werksseitig beschriftet und mit Aderendhülsen bestückt, das Schirmgeflecht ist auf ein separates Kabelende herausgeführt. Das Kabel ist ausgelegt für Betriebsspannungen bis 30 V AC oder 60 V DC sowie maximal 2 A pro Leiter im abgerollten Zustand. Der Betriebstemperaturbereich bei fester Verlegung liegt zwischen –40 °C und +70 °C, bei beweglicher Verlegung zwischen –10 °C und +70 °C. Die Schutzart am Kabel beträgt IP20, am Einbauort wird mindestens IP54 gefordert. Das UL-AWM-Zertifikat Style 2464/1061 bestätigt die Leitungsqualität.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerschaltschränken mit Signal- und Sensorbeschaltung sowie die Anbindung von Steuermodulen an dezentrale Anschlussleisten. Ein weiteres Anwendungsgebiet ist die Peripherie-Vernetzung in Packmaschinen, wo Signallaufzeiten kurz und Steckzuverlässigkeit erforderlich sind. Durch die konfektionierten Aderendhülsen entfällt das Abisolieren vor dem Anschluss an Reihenklemmen, was Montagezeit spart.
Vorteile gegenüber Alternativen
Im Unterschied zu ungeschirmten Kabeln bietet die Schirmung Schutz vor elektromagnetischen Störungen in elektromagnetisch belasteten Schaltschränken.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1500 kg
|
| Artikelgewicht: |
0,1500 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
27,50 × 19,00 × 1,50 cm |
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000237 |
| Produkttyp |
Systemkabel |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Schutzart (Einbauort) |
>= IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) (feste Verlegung) |
-40 °C ... 70 °C (feste Verlegung) |
| Umgebungstemperatur (Betrieb) (bewegliche Verlegung) |
-10 °C ... 70 °C (bewegliche Verlegung) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 80 °C |
| Höhenlage |
<= 2000 m |
Elektrische Eigenschaften
| Betriebsspannung (AC) |
<= 30 V AC |
| Betriebsspannung (DC) |
<= 60 V DC |
| Nennbetriebsart |
100 % ED |
| Strom (pro Pfad) |
<= 2 A (im abgerollten Zustand, siehe Derating) |
Kabel / Leitung
| Leitungslänge |
0,5 m
|
| UL AWM Style |
2464/1061 |
| Polzahl |
37 |
| Geschirmt |
ja |
| Leitungstyp |
37X0.25 [PVC] |
| Leiterart |
Konfektioniertes, geschirmtes Rundkabel |
| Leiteraufbau Signalleitung |
14x 0,15 mm |
| AWG Signalleitung |
24 |
| Leitungsquerschnitt |
37x 0,25 mm² |
| Aderdurchmesser inklusive Isolierung |
1,2 mm ±0,05 mm |
| Leitungsaußendurchmesser |
10,80 mm ±0,5 mm |
| Außenmantel, Material |
Semi-Rigid-PVC |
| Außenmantel, Farbe |
grau |
| Material Leiter |
blanke Cu-Litze |
| Leitungs-Widerstand |
<= 80 Ohm/km (bei 20 °C) |
| Isolationswiderstand |
>= 20 MOhm*km (bei 20 °C) |
| Kleinster Biegeradius, fest verlegt |
90 mm
|
| Kleinster Biegeradius, beweglich verlegt |
170 mm
|
| Dynamische Belastbarkeit (Biegen) |
Biegezyklen maximal: 5000 (bei Radius >= 15x Außendurchmesser) |
| Halogenfreiheit |
nein |
| Flammwidrigkeit |
IEC 60332-1-2 (Rohleitung) |
| Flammwidrigkeit (2) |
VDE 0842, Teil 332-1-2 (Rohleitung) |
| Flammwidrigkeit (3) |
IEC 60332-3-22 (Rohleitung) |
| Flammwidrigkeit (4) |
UL VW-1 |
| Flammwidrigkeit (5) |
CSA FT-1 |
| Ölbeständigkeit |
gegen gelegentliche Spritzer (Rohleitung) |
| weiß |
D-SUB37 (1) = () |
| braun |
D-SUB37 (2) = () |
| grün |
D-SUB37 (3) = () |
| gelb |
D-SUB37 (4) = () |
| grau |
D-SUB37 (5) = () |
| rosa |
D-SUB37 (6) = () |
| blau |
D-SUB37 (7) = () |
| rot |
D-SUB37 (8) = () |
| schwarz |
D-SUB37 (9) = () |
| violett |
D-SUB37 (10) = () |
| grau-rosa |
D-SUB37 (11) = () |
| rot-blau |
D-SUB37 (12) = () |
| weiß-grün |
D-SUB37 (13) = () |
| braun-grün |
D-SUB37 (14) = () |
| weiß-gelb |
D-SUB37 (15) = () |
| gelb-braun |
D-SUB37 (16) = () |
| weiß-grau |
D-SUB37 (17) = () |
| grau-braun |
D-SUB37 (18) = () |
| weiß-rosa |
D-SUB37 (19) = () |
| rosa-braun |
D-SUB37 (20) = () |
| weiß-blau |
D-SUB37 (21) = () |
| braun-blau |
D-SUB37 (22) = () |
| weiß-rot |
D-SUB37 (23) = () |
| braun-rot |
D-SUB37 (24) = () |
| weiß-schwarz |
D-SUB37 (25) = () |
| braun-schwarz |
D-SUB37 (26) = () |
| grau-grün |
D-SUB37 (27) = () |
| gelb-grau |
D-SUB37 (28) = () |
| rosa-grün |
D-SUB37 (29) = () |
| gelb-rosa |
D-SUB37 (30) = () |
| grün-blau |
D-SUB37 (31) = () |
| gelb-blau |
D-SUB37 (32) = () |
| grün-rot |
D-SUB37 (33) = () |
| gelb-rot |
D-SUB37 (34) = () |
| grün-schwarz |
D-SUB37 (35) = () |
| gelb-schwarz |
D-SUB37 (36) = () |
| grau-blau |
D-SUB37 (37) = () |
Anschlussdaten
| Anschlussart |
Einzeladern |
| Abisolierlänge (Mantel) |
? 150 mm |
| Polzahl |
37 |
| Hinweis |
Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt. |
| Anschluss gemäß Norm |
IEC 60807-2 |
| Anschluss gemäß Norm (2) |
DIN 41652 |
| Anschlussart (2) |
D-SUB-Buchsenleiste |
| Schraubengewinde |
UNC 4-40 |
| Anzahl der Anschlüsse |
1 |
| Polzahl (2) |
37 |
| Anzugsdrehmoment |
0,2 Nm |
| Steckzyklen |
> 200 |
| Rastermaß |
2,77 mm
|
Hinweise
| Hinweis zum Betrieb |
Bei der Verwendung einer SELV-/PELV-Spannung (<= 30 V AC oder 60 V DC) ist kein zusätzlicher Berührschutz erforderlich. |
| Hinweis zum Betrieb (2) |
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
