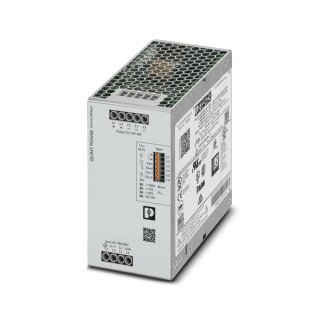

Produktbeschreibung
Die QUINT4-PS/3AC/24DC/20 ist eine primär getaktete Stromversorgung aus der QUINT POWER Familie für 3-phasige Stromnetze. Das Gerät liefert 24 V DC mit 20 A Ausgangsstrom bei Isolationsspannungen von 4 kV AC zwischen Eingang und Ausgang sowie 3,5 kV AC zwischen Eingang und Schutzleiter (Typprüfung). Die Schaltfrequenz der PFC-Stufe liegt zwischen 25 und 500 kHz, die Hauptwandler-Stufe arbeitet zwischen 56 und 500 kHz. Das Gerät erfüllt Schutzklasse I und die Überspannungskategorie II nach EN 61010-1. Die Zuverlässigkeit wird durch eine MTBF von über 985.000 Stunden bei 25 °C belegt (IEC 61709). Mit wählbarer Ausgangskennlinie lässt sich das Gerät flexibel an unterschiedliche Lasten anpassen. Die SFB Technology (Selective Fuse Breaking) bietet Schutz vor Überlastung, während die NFC-Schnittstelle eine drahtlose Parametrierung und Diagnose ermöglicht. Abmessungen: 70 × 130 × 125 mm, Anschluss über Schraubanschluss.
Anwendungsbereiche
Typische Einsatzfelder sind die stabile DC-Versorgung von Steuerungssystemen in automatisierten Fertigungsanlagen, die Stromversorgung von Industrie-Ethernet-Switches in dezentralen Schaltschränken sowie die Energieversorgung von Regelkreisen in Verpackungs- und Materialflussanlagen. Die hohe Isolationsspannung qualifiziert das Gerät auch für räumlich getrennte Stromkreise in Maschinenleitständen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
1,5620 kg
|
| Artikelgewicht: |
1,5620 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,40 × 11,50 × 17,50 cm |
Technische Daten
Eingangsdaten
| Steuereingang (konfigurierbar) Rem |
Ausgangsleistung EIN/AUS (SLEEP MODE) |
| Default |
Ausgangsleistung EIN (>40 k?/24 V DC/offene Brücke zwischen REM und SGnd) |
| Netzform |
Sternnetz |
| Eingangsnennspannungsbereich |
3x 400 V AC ... 500 V AC |
| Eingangsnennspannungsbereich (2) |
2x 400 V AC ... 500 V AC |
| Eingangsspannungsbereich |
3x 400 V AC ... 500 V AC -20 % ... +10 % |
| Eingangsspannungsbereich (2) |
2x 400 V AC ... 500 V AC -10 % ... +10 % |
| Landesnetzspannung typisch |
400 V AC |
| Landesnetzspannung typisch (2) |
480 V AC |
| Spannungsart der Versorgungsspannung |
AC |
| Einschaltstromstoß |
typ. 2 A (bei 25 °C) |
| Einschaltstromstoßintegral (I^2t) |
< 0,1 A^2s |
| Einschaltstromstoßbegrenzung |
2 A (nach 1 ms) |
| Frequenzbereich AC |
50 Hz ... 60 Hz -10 % ... +10 % |
| Frequenzbereich (f_N) |
50 Hz ... 60 Hz -10 % ... +10 % |
| Netzausfallüberbrückungszeit |
typ. 33 ms (3x 400 V AC) |
| Netzausfallüberbrückungszeit (2) |
typ. 33 ms (3x 480 V AC) |
| Stromaufnahme |
3x 0,99 A (400 V AC) |
| Stromaufnahme (2) |
3x 0,81 A (480 V AC) |
| Stromaufnahme (3) |
2x 1,62 A (400 V AC) |
| Stromaufnahme (4) |
2x 1,37 A (480 V AC) |
| Stromaufnahme (5) |
3x 0,8 A (500 V AC) |
| Stromaufnahme (6) |
2x 1,23 A (500 V AC) |
| Nennleistungsaufnahme |
541 VA
|
| Schutzbeschaltung |
Transientenüberspannungsschutz; Varistor, Gasableiter |
| Leistungsfaktor (cos phi) |
0,94 |
| Einschaltzeit |
< 1 s |
| Einschaltzeit typisch |
300 ms (aus dem SLEEP MODE) |
| Auswahl geeigneter Sicherung für den Eingangsschutz |
3x 4 A ... 20 A (Charakteristik B, C oder vergleichbar) |
| Auswahl geeignete Sicherung für den Eingangsschutz |
>= 300 V AC |
| Ableitstrom gegen PE |
< 3,5 mA |
| Ableitstrom gegen PE (2) |
1,7 mA (550 V AC, 60 Hz) |
| Eingangsnennspannungsbereich (3) |
± 260 V DC ... 300 V DC |
| Eingangsspannungsbereich (3) |
± 260 V DC ... 300 V DC -13 % ... +30 % |
| Eingangsspannungsbereich (4) |
520 V DC ... 600 V DC -13 % ... +30 % (mid-point earthed) |
| Spannungsart der Versorgungsspannung (2) |
DC |
| Stromaufnahme (7) |
1,23 A (± 260 V DC) |
| Stromaufnahme (8) |
1,06 A (±300 V DC) |
| Auswahl geeigneter Sicherung für den Eingangsschutz (2) |
1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms) |
| Auswahl geeignete Sicherung für den Eingangsschutz (2) |
>= 1000 V DC |
Ausgangsdaten
| Wirkungsgrad |
typ. 93,9 % (400 V AC) |
| Wirkungsgrad (2) |
typ. 93,8 % (480 V AC) |
| Ausgangscharakteristik |
U/I Advanced |
| Ausgangscharakteristik (2) |
Smart HICCUP |
| Ausgangscharakteristik (3) |
FUSE MODE |
| Nennausgangsspannung |
24 V DC |
| Einstellbereich der Ausgangsspannung (U_Set) |
24 V DC ... 29,5 V DC (leistungskonstant) |
| Nennausgangsstrom (I_N) |
20 A
|
| Statischer Boost (I_Stat.Boost) |
25 A
|
| Dynamischer Boost (I_Dyn.Boost) |
30 A (5 s) |
| Selective Fuse Breaking (I_SFB) |
120 A (15 ms) |
| Magnetische Sicherungsauslösung |
A1...A16 / B2...B13 / C1...C6 / Z1...Z16 |
| Derating |
> 60 °C ... 70 °C (2,5 %/K) |
| Rückspeisefestigkeit |
<= 35 V DC |
| Schutz gegen Überspannung am Ausgang (OVP) |
<= 32 V DC |
| Regelabweichung |
< 0,5 % (Laständerung statisch 10 % ... 90 %) |
| Regelabweichung (2) |
< 3 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz)) |
| Regelabweichung (3) |
< 0,25 % (Eingangsspannungsänderung ±10 %) |
| Restwelligkeit |
< 60 mV_SS (bei Nennwerten) |
| Kurzschlussfest |
ja |
| Leerlauffest |
ja |
| Ausgangsleistung |
480 W
|
| Ausgangsleistung (2) |
600 W
|
| Ausgangsleistung (3) |
720 W
|
| Scheinleistung |
686 VA (400 V, U_OUT = 24 V, I_OUT = stat. Boost) |
| Scheinleistung (2) |
698 VA (480 V, U_OUT = 24 V, I_OUT = stat. Boost) |
| Verlustleistung Leerlauf maximal |
< 7 W (400 V AC) |
| Verlustleistung Leerlauf maximal (2) |
< 7 W (480 V AC) |
| Verlustleistung Nennlast maximal |
< 32 W (400 V AC) |
| Verlustleistung Nennlast maximal (2) |
< 33 W (480 V AC) |
| Verlustleistung SLEEP MODE |
< 5 W (400 V AC) |
| Verlustleistung SLEEP MODE (2) |
< 5 W (480 V AC) |
| Crest Faktor |
typ. 1,78 (400 V AC) |
| Crest Faktor (2) |
typ. 2,1 (480 V AC) |
| Anstiegszeit |
< 80 ms (U_Out = 10 % ... 90 %) |
| Parallelschaltbarkeit |
ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit |
ja |
| Absicherung (sekundärseitig) |
elektronisch |
| Absicherung (sekundärseitig) (2) |
thermomagnetisch |
| Absicherung (sekundärseitig) (3) |
thermisch |
| Signalerde SGnd |
Bezugspotenzial für Out1, Out2 und Rem |
| Digital |
24 V DC 20 mA |
| Default |
24 V DC 20 mA 24 V DC für U_Out > 0,9 x U_Set |
| Digital (2) |
24 V DC 20 mA |
| Analog |
4 mA ... 20 mA ±5 % (Bürde <=400 Ohm) |
| Default (2) |
24 V DC 20 mA 24 V DC für P_Out < P_N |
| Default (3) |
geschlossen (U_Out > 0,9 U_Set) |
| Digital (3) |
24 V DC 1 A |
| Digital (4) |
30 V AC/DC 0,5 A |
Anschlussdaten
| Anschlussart |
Schraubanschluss |
| Leiterquerschnitt starr min |
0,2 mm² |
| Leiterquerschnitt starr max |
6 mm² |
| Leiterquerschnitt flexibel min. |
0,2 mm² |
| Leiterquerschnitt flexibel max. |
4 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min. |
0,25 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max. |
4 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min. |
0,25 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max. |
4 mm² |
| Leiterquerschnitt AWG min |
24 |
| Leiterquerschnitt AWG max |
10 |
| Abisolierlänge |
8 mm
|
| Anzugsdrehmoment min |
0,5 Nm |
| Anzugsdrehmoment max |
0,6 Nm |
| Anschlussart (2) |
Schraubanschluss |
| Leiterquerschnitt starr min (2) |
0,2 mm² |
| Leiterquerschnitt starr max (2) |
6 mm² |
| Leiterquerschnitt flexibel min. (2) |
0,2 mm² |
| Leiterquerschnitt flexibel max. (2) |
4 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min. (2) |
0,25 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max. (2) |
4 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min. (2) |
0,25 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max. (2) |
4 mm² |
| Leiterquerschnitt AWG min (2) |
24 |
| Leiterquerschnitt AWG max (2) |
10 |
| Abisolierlänge (2) |
8 mm
|
| Anzugsdrehmoment min (2) |
0,5 Nm |
| Anzugsdrehmoment max (2) |
0,6 Nm |
| Anschlussart (3) |
Push-in-Anschluss |
| Leiterquerschnitt starr min (3) |
0,2 mm² |
| Leiterquerschnitt starr max (3) |
1,5 mm² |
| Leiterquerschnitt flexibel min. (3) |
0,2 mm² |
| Leiterquerschnitt flexibel max. (3) |
1,5 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min. (3) |
0,2 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max. (3) |
0,75 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min. (3) |
0,2 mm² |
| Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max. (3) |
1,5 mm² |
| Leiterquerschnitt AWG min (3) |
24 |
| Leiterquerschnitt AWG max (3) |
16 |
| Abisolierlänge (3) |
8 mm
|
Signalisierung
| Signalisierungsarten |
LED |
| Signalisierungsarten (2) |
Potenzialfreier Signalkontakt |
| Signalisierungsarten (3) |
Aktiver Signalausgang Out1 (digital, konfigurierbar) |
| Signalisierungsarten (4) |
Aktiver Signalausgang Out2 (digital, analog, konfigurierbar) |
| Signalisierungsarten (5) |
Remote-Kontakt |
| Signalisierungsarten (6) |
Signalerde SGnd |
| Signaloption |
Ausgangsstrom |
| Signaloption (2) |
Ausgangsspannung |
| Signaloption (3) |
Ausgangsleistung |
| Signaloption (4) |
U_IN Eingangsspannung OK |
| Signaloption (5) |
Betriebsstunden |
| Signaloption (6) |
Frühwarnung hohe Temperaturen |
| Signaloption (7) |
OVP Spannungsbegrenzung aktiv |
| Signaloption (8) |
Phasenüberwachung |
| P_Out |
> 100 % (LED leuchtet gelb, Ausgangsleistung > 480 W) |
| P_Out (2) |
> 75 % (LED leuchtet grün, Ausgangsleistung > 360 W) |
| P_Out (3) |
> 50 % (LED leuchtet grün, Ausgangsleistung > 240 W) |
| U_Out |
> 0,9 x U_Set (LED leuchtet grün) |
| U_Out (2) |
< 0,9 x U_Set (LED blinkt grün) |
Elektrische Eigenschaften
| Anzahl Phasen |
3 |
| Isolationsspannung Eingang/Ausgang |
4 kV AC (Typprüfung) |
| Isolationsspannung Eingang/Ausgang (2) |
2,4 kV AC (Stückprüfung) |
| Isolationsspannung Ausgang/PE |
0,5 kV DC (Typprüfung) |
| Isolationsspannung Ausgang/PE (2) |
0,5 kV DC (Stückprüfung) |
| Isolationsspannung Eingang/PE |
3,5 kV AC (Typprüfung) |
| Isolationsspannung Eingang/PE (2) |
2,4 kV AC (Stückprüfung) |
| Schaltfrequenz |
90,00 kHz ... 110,00 kHz (Hilfswandler-Stufe) |
| Schaltfrequenz (2) |
56,00 kHz ... 500,00 kHz (Hauptwandler-Stufe) |
| Schaltfrequenz (3) |
25,00 kHz ... 500,00 kHz (PFC-Stufe) |
Artikeleigenschaften
| Produkttyp |
Stromversorgung |
| Produktfamilie |
QUINT POWER |
| MTBF (IEC 61709, SN 29500) |
> 985000 h (25 °C) |
| MTBF (IEC 61709, SN 29500) (2) |
> 638000 h (40 °C) |
| MTBF (IEC 61709, SN 29500) (3) |
> 311000 h (60 °C) |
| Umweltschutzdirektive |
RoHS-Richtlinie 2011/65/EU |
| Umweltschutzdirektive (2) |
WEEE |
| Umweltschutzdirektive (3) |
Reach |
| Schutzklasse |
I |
| Überspannungskategorie (EN 61010-1) |
II (<= 5000 m) |
| Überspannungskategorie (EN 62477-1) |
III (<= 2000 m) |
| Überspannungskategorie (EN 61558-2-16) |
II (<= 5000 m) |
| Verschmutzungsgrad |
2 |
| Strom |
10 A
|
| Temperatur |
40 °C |
| Zeit |
344000 h
|
| Zusatztext |
400 V AC |
| Strom (2) |
10 A
|
| Temperatur (2) |
40 °C |
| Zeit (2) |
320000 h
|
| Zusatztext (2) |
480 V AC |
| Strom (3) |
20 A
|
| Temperatur (3) |
25 °C |
| Zeit (3) |
445000 h
|
| Zusatztext (3) |
400 V AC |
| Strom (4) |
20 A
|
| Temperatur (4) |
25 °C |
| Zeit (4) |
432000 h
|
| Zusatztext (4) |
480 V AC |
| Strom (5) |
20 A
|
| Temperatur (5) |
40 °C |
| Zeit (5) |
157000 h
|
| Zusatztext (5) |
400 V AC |
| Strom (6) |
20 A
|
| Temperatur (6) |
40 °C |
| Zeit (6) |
152000 h
|
| Zusatztext (6) |
480 V AC |
Maße
| Breite |
70 mm
|
| Höhe |
130 mm
|
| Tiefe |
125 mm
|
| Einbauabstand rechts/links |
5 mm / 5 mm |
| Einbauabstand oben/unten |
50 mm / 50 mm |
| Breite (2) |
122 mm
|
| Höhe (2) |
130 mm
|
| Tiefe (2) |
73 mm
|
Montage
| Montageart |
Tragschienenmontage |
| Montagehinweis |
anreihbar: P_N >=50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm anreihbar: P_N <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm |
| Einbaulage |
waagerechte Tragschiene NS 35, EN 60715 |
| Schutzlackiert |
nein |
Materialangaben
| Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen) |
V0 |
| Gehäusematerial |
Metall |
| Ausführung der Haube |
Rostfreier Stahl X6Cr17 |
| Ausführung der Seitenteile |
Aluminium |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Umgebungstemperatur (Startup type tested) |
-40 °C |
| Einsatzhöhe |
<= 5000 m (> 2000 m, Derating beachten) |
| Klimaklasse |
3K22 (nach EN 60721-3-3) |
| Max. zul. Luftfeuchtigkeit (Betrieb) |
<= 95 % (bei 25 °C, keine Betauung) |
| Schock |
18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) |
5 Hz ... 100 Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C) |
| Temp Code |
T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
Normen und Bestimmungen
| Bahnanwendungen |
EN 50121-3-2 |
| Bahnanwendungen (2) |
EN 50121-4 |
| Bahnanwendungen (3) |
EN 50121-5 |
| Bahnanwendungen (4) |
IEC 62236-3-2 |
| Bahnanwendungen (5) |
IEC 62236-4 |
| Bahnanwendungen (6) |
IEC 62236-5 |
| HART FSK Physical Layer Test Specification Compliance |
Ausgangsspannung U_Out konform |
| Norm - Begrenzung Netz-Oberschwingungsströme |
EN 61000-3-2 |
| Norm - Elektrische Sicherheit |
IEC 61010-2-201 (SELV) |
| Norm - Schutzkleinspannung |
IEC 61010-1 (SELV) |
| Norm - Schutzkleinspannung (2) |
IEC 61010-2-201 (PELV) |
| Norm - Sichere Trennung |
IEC 61558-2-16 |
| Norm - Sichere Trennung (2) |
IEC 61010-2-201 |
| Norm - Sicherheit für Mess-, Steuer-, Regel- und Laborgeräte |
IEC 61010-1 |
| Norm - Sicherheit von Transformatoren |
EN 61558-2-16 |
| Norm - Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang |
EN 61204-3 |
| Batterie Ladung |
DIN 41773-1 |
| Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche |
SEMI F47-0706, EN 61000-4-11 |
Zulassungen
| CSA |
CAN/CSA-C22.2 No. 60950-1-07 |
| CSA (2) |
CSA-C22.2 No. 107.1-01 |
| Schiffbau-Zulassung |
DNV, PRS, BV, LR, ABS, NK |
| SIQ |
Bauart geprüft (type approved) |
| SIQ (2) |
CB-Scheme (IEC 61010-1, IEC 61010-2-201, IEC 60950-1) |
| UL-Zulassungen |
UL Listed UL 508 |
| UL-Zulassungen (2) |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| UL-Zulassungen (3) |
UL/C-UL Recognized UL 60950-1 |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Niederspannungs-Richtlinie |
Konformität zur NSR-Richtlinie 2014/35/EU |
| EMV-Anforderungen Störaussendung |
EN 61000-6-3 |
| EMV-Anforderungen Störaussendung (2) |
EN 61000-6-4 |
| EMV-Anforderungen Störfestigkeit |
EN 61000-6-1 |
| EMV-Anforderungen Störfestigkeit (2) |
EN 61000-6-2 |
| EMV-Anforderungen Energieversorgung |
IEC 61850-3 (G,H) |
| EMV-Anforderungen Energieversorgung (2) |
EN 61000-6-5 (Schaltanlagen) |
| Normen/Bestimmungen |
EN 55016 |
| Normen/Bestimmungen (2) |
EN 61000-6-3 (Klasse B) |
| Normen/Bestimmungen (3) |
Ergänzende Basisnorm EN 61000-6-5 (Störfestigkeit Schaltanlagen), IEC/EN 61850-3 (Energieversorgung) |
| Normen/Bestimmungen (4) |
EN 55016 |
| Normen/Bestimmungen (5) |
EN 61000-6-3 (Klasse B) |
| DNV |
Klasse A |
| Zusatztext |
Bereich Energieverteilung |
| DNV (2) |
Klasse B |
| Zusatztext (2) |
Bereich Brücke und Deck |
| Normen/Bestimmungen (6) |
EN 61000-3-2 |
| Normen/Bestimmungen (7) |
EN 61000-3-2 (Klasse A) |
| Frequenzbereich |
0 kHz ... 2 kHz |
| Normen/Bestimmungen (8) |
EN 61000-3-3 |
| Normen/Bestimmungen (9) |
EN 61000-3-3 |
| Frequenzbereich (2) |
0 kHz ... 2 kHz |
| Normen/Bestimmungen (10) |
EN 61000-4-2 |
| Kontaktentladung |
8 kV (Prüfschärfegrad 4) |
| Luftentladung |
15 kV (Prüfschärfegrad 4) |
| Bemerkung |
Kriterium A |
| Normen/Bestimmungen (11) |
EN 61000-4-3 |
| Frequenzbereich (3) |
80 MHz ... 1 GHz |
| Prüffeldstärke |
20 V/m (Prüfschärfegrad 3) |
| Frequenzbereich (4) |
1 GHz ... 6 GHz |
| Prüffeldstärke (2) |
10 V/m (Prüfschärfegrad 3) |
| Bemerkung (2) |
Kriterium A |
| Normen/Bestimmungen (12) |
EN 61000-4-4 |
| Eingang |
4 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Ausgang |
4 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Signal |
2 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Bemerkung (3) |
Kriterium A |
| Normen/Bestimmungen (13) |
EN 61000-4-5 |
| Eingang (2) |
2 kV (Prüfschärfegrad 4 - symmetrisch) |
| Eingang (3) |
6 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Ausgang (2) |
1 kV (Prüfschärfegrad 3 - symmetrisch) |
| Ausgang (3) |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Signal (2) |
1 kV (Prüfschärfegrad 2 - unsymmetrisch) |
| Bemerkung (4) |
Kriterium A |
| Normen/Bestimmungen (14) |
EN 61000-4-6 |
| Eingang/Ausgang/Signal |
unsymmetrisch |
| Frequenzbereich (5) |
0,15 MHz ... 80 MHz |
| Bemerkung (5) |
Kriterium A |
| Spannung |
10 V (Prüfschärfegrad 3) |
| Normen/Bestimmungen (15) |
EN 61000-4-8 |
| Frequenz |
16,7 Hz
|
| Frequenz (2) |
50 Hz
|
| Frequenz (3) |
60 Hz
|
| Prüffeldstärke (3) |
100 A/m |
| Zusatztext (3) |
60 s
|
| Bemerkung (6) |
Kriterium A |
| Frequenz (4) |
50 Hz
|
| Frequenz (5) |
60 Hz
|
| Frequenzbereich (6) |
50 Hz ... 60 Hz |
| Prüffeldstärke (4) |
1 kA/m |
| Zusatztext (4) |
3 s
|
| Frequenz (6) |
0 Hz
|
| Prüffeldstärke (5) |
300 A/m |
| Zusatztext (5) |
DC, 60 s |
| Normen/Bestimmungen (16) |
EN 61000-4-11 |
| Spannung (2) |
400 V AC |
| Frequenz (7) |
50 Hz
|
| Spannungseinbruch |
70 %
|
| Anzahl der Perioden |
0,5 / 1 / 25 Perioden |
| Zusatztext (6) |
Prüfschärfegrad 2 |
| Bemerkung (7) |
Kriterium A: 0,5 / 1 Periode Kriterium B: 25 Perioden |
| Spannungseinbruch (2) |
40 %
|
| Anzahl der Perioden (2) |
5 / 10 / 50 Perioden |
| Zusatztext (7) |
Prüfschärfegrad 2 |
| Bemerkung (8) |
Kriterium B |
| Spannungseinbruch (3) |
0 %
|
| Anzahl der Perioden (3) |
0,5 / 1 / 5 / 50 / 250 Perioden |
| Zusatztext (8) |
Prüfschärfegrad 2 |
| Bemerkung (9) |
Kriterium A: 0,5 / 1 Periode Kriterium B: 5 / 50 / 250 Perioden |
| Normen/Bestimmungen (17) |
EN 61000-4-9 |
| Prüffeldstärke (6) |
1000 A/m |
| Bemerkung (10) |
Kriterium A |
| Normen/Bestimmungen (18) |
EN 61000-4-12 |
| Eingang (4) |
2 kV (Prüfschärfegrad 4 - symmetrisch) |
| Eingang (5) |
4 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Bemerkung (11) |
Kriterium A |
| Normen/Bestimmungen (19) |
EN 61000-4-16 |
| Testlevel 1 |
15 Hz 150 Hz (Prüfschärfegrad 4) |
| Spannung (3) |
30 V 3 V |
| Testlevel 2 |
150 Hz 1,5 kHz (Prüfschärfegrad 4) |
| Spannung (4) |
3 V
|
| Testlevel 3 |
1,5 kHz 15 kHz (Prüfschärfegrad 4) |
| Spannung (5) |
3 V 30 V |
| Testlevel 4 |
15 kHz 150 kHz (Prüfschärfegrad 4) |
| Spannung (6) |
30 V
|
| Testlevel 5 |
16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 4) |
| Spannung (7) |
30 V (dauernd) |
| Testlevel 6 |
16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 4) |
| Spannung (8) |
300 V (1 s) |
| Bemerkung (12) |
Kriterium A |
| Normen/Bestimmungen (20) |
EN 61000-4-18 |
| Eingang, Ausgang (Testlevel 1) |
100 kHz 1 MHz (Prüfschärfegrad 3 - symmetrisch) |
| Spannung (9) |
1 kV
|
| Eingang, Ausgang (Testlevel 2) |
10 MHz
|
| Spannung (10) |
1 kV
|
| Eingang, Ausgang (Testlevel 3) |
100 kHz 1 MHz (Prüfschärfegrad 3 - unsymmetrisch) |
| Spannung (11) |
2,5 kV
|
| Signale (Testlevel 1) |
100 kHz 1 MHz (Prüfschärfegrad 3 - symmetrisch) |
| Spannung (12) |
1 kV
|
| Signale (Testlevel 2) |
100 kHz 1 MHz (Prüfschärfegrad 3 - unsymmetrisch) |
| Spannung (13) |
2,5 kV
|
| Bemerkung (13) |
Kriterium A |
| Normen/Bestimmungen (21) |
EN 61000-4-10 |
| Prüffeldstärke (7) |
100 A/m |
| Testlevel 1 (2) |
100 kHz
|
| Prüffeldstärke (8) |
100 A/m |
| Testlevel 2 (2) |
1 MHz
|
| Bemerkung (14) |
Kriterium A |
| Kriterium A |
Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B |
Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
| Kriterium C |
Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist. |
Es gibt noch keine Bewertungen.
