Produktbeschreibung

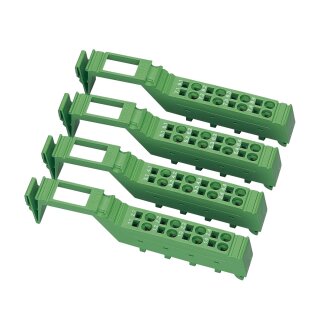

Das Stecker-Set IB IL DI/DO 8-PLSET ist eine vorkonfektionierte Steckerverbindung für Inline-Verkabelung im industriellen Schaltschrankbau. Das Set enthält vier Stecker des Typs IB IL SCN-8 mit grünem Kunststoffgehäuse (RAL 6021) und durchgehendem 8-poligem Layout. Jeder Stecker akzeptiert Leiterquerschnitte von 0,08 bis 1,5 mm² starr oder flexibel, äquivalent zu AWG 28 bis 16, bei einer standardisierten Abisolierlänge von 8 mm. Die Klemmpunktnummerierung folgt dem Schema 1.1, 2.1 ... 7.4, 8.4, was eine sichere, nachvollziehbare Verdrahtung ermöglicht.
Das Set ist ausgelegt für typische
Anwendungsbereiche
Einsatzbereiche wie die Sensor-Aktor-Anbindung in Verpackungsmaschinen, wo mehrere Eingänge und Ausgänge zeitgleich an eine Steuerung angebunden werden. Auch bei der Feldverdrahtung von Förderanlagen oder in dezentralen Schaltschrankvarianten bietet das vorkonfektionierte Set einen Zeiteinsparungsvorteil gegenüber Einzelverkabelung. Jeder der vier Stecker kann unabhängig gelöst und ausgetauscht werden, was den Wartungsaufwand in laufenden Anlagen reduziert.
Vorteile gegenüber Alternativen
Im Unterschied zu einzeln gekauften Steckern ermöglicht das Set eine konsistente Farbkodierung und gleichzeitige Verfügbarkeit mehrerer Verbindungspunkte, was Verwechslungen bei der Erstinstallation minimiert. Die starre und flexible Leiterquerschnitt-Kompatibilität (0,08–1,5 mm²) ermöglicht flexible Verdrahtungskonzepte sowohl für feste Schrankverdrahtung als auch für schnell austauschbare Feldanschlüsse.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0671 kg
|
| Artikelgewicht: |
0,0671 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,00 × 10,00 × 2,50 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC002584 |
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
Artikeleigenschaften
| Produkttyp |
Stecker-Set |
| Produktfamilie |
Inline |
Anschlussdaten
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
| Abisolierlänge |
8 mm
|
Materialangaben
