Produktbeschreibung

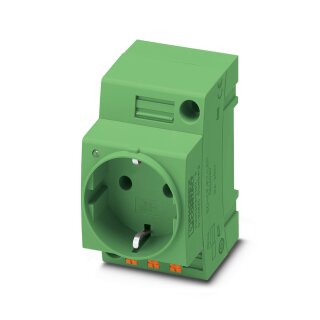

Die Steckdose EO-CF/PT/LED/GN ist eine industrielle Schaltschrank-Steckdose mit integrierter Leuchtanzeige und Steckgesicht Typ CF. Sie arbeitet mit einer Nennspannung von 250 V AC bei 50 Hz und einem Nennstrom von 16 A. Der Push-in-Federanschluss ermöglicht werkzeuglose Verdrahtung mit Leiterquerschnitten von 0,2 bis 4 mm² (starr) und 0,25 bis 2,5 mm² (flexibel); die erforderliche Abisolierlänge beträgt 10 mm. Die Steckdose misst 45 mm Breite, 75 mm Höhe und je nach Tragschienen-Ausführung 62,1 bis 70,5 mm Tiefe.
Anwendungsbereiche
Typische Anwendungen sind Service-Interfaces in Schaltschränken der Automatisierungstechnik sowie Versorgungspunkte für Steuer- und Messstromkreise in Anlagenbau und Maschinenbau. Die grüne Farbe ermöglicht schnelle visuelle Identifikation im Schaltschrank. Weitere Anwendungen sind mobile Schaltschränke und dezentrale Stromversorgungspunkte in Prüfständen. Nach DIN EN 50155 wurde die Steckdose Lebensdauerprüfung Kategorie 2 mit Beschleunigung 3,12 g im Frequenzbereich 5 bis 250 Hz erfolgreich bestanden. Normenkonformität nach VDE 0620-1 und IEC 60884-1 gewährleistet sichere Anwendung im deutschen Markt. Die maximale Verlustleistung bei Nennbedingung beträgt 1,8 W. Für optimale Funktion ist zu beachten, dass pro Klemmstelle nur ein Leiter angeschlossen werden darf und keine Durchgangsverdrahtung zulässig ist.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,3790 kg
|
| Artikelgewicht: |
0,0758 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
23,20 × 8,20 × 6,90 cm |
Technische Daten
Hinweise
| ETIM 9.0 |
EC001663 |
| Hinweis zum Betrieb |
Diese Steckdose ist nicht für Anwendungen mit hoher Last (HL) wie Ladegeräte für Elektrofahrzeuge und große Heizstrahler ausgelegt. |
| Hinweis |
Der angegebene Nennstrom trifft nicht für Sicherungsvarianten zu. Bei diesen wird der Strom durch die eingesetzte Sicherung bestimmt. |
Artikeleigenschaften
| Produkttyp |
Steckdose |
| Länderkennung |
Deutschland |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
1,8 W
|
Anschlussdaten
| Anschlussart |
Push-in-Federanschluss |
| Hinweis |
Die Schaltschrank-Steckdosen mit Push-in-Anschluss sind nicht für eine Durchgangsverdrahtung ausgelegt. Schließen Sie pro Klemmstelle maximal einen Leiter an. Eine Mehrfachbelegung von einer Klemmstelle ist nicht zulässig. |
| Abisolierlänge |
10 mm
|
| Lehrdorn |
A3 |
| Lehrdorn (2) |
B3 |
| Leiterquerschnitt starr |
0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG |
24 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] |
24 ... 14 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts m. TWIN-Aderendhülse mit Kunststoffhülse) |
0,25 mm² ... 2,5 mm² |
| Nennstrom |
16 A
|
| Nennspannung |
250 V AC (50 Hz) |
| Leiterquerschnitt starr (2) |
0,5 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) (2) |
1 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) (2) |
1 mm² ... 2,5 mm² |
Signalisierung
Maße
| Breite |
45 mm
|
| Höhe |
75 mm
|
| Tiefe |
62,1 mm
|
| Tiefe auf NS 35/7,5 |
63 mm
|
| Tiefe auf NS 35/15 |
70,5 mm
|
| Bohrlochdurchmesser |
4,4 mm
|
Materialangaben
| Farbe |
grün (RAL 6021) |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Isolierstoff |
PA |
| Material Kontakt |
CuZn38 |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Steckverbinder
| Steckertyp |
Steckgesicht Typ CF |
Umwelt- und Lebensdauerbedingungen
| Prüfspezifikation |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Spektrum |
Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz |
f_1 = 5 Hz bis f_2 = 250 Hz |
| ASD-Pegel |
6,12 (m/s²)²/Hz |
| Beschleunigung |
3,12 g
|
| Prüfdauer je Achse |
5 h
|
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Ergebnis |
Prüfung bestanden |
| Prüfspezifikation (2) |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Schockform |
Halbsinus |
| Beschleunigung (2) |
30 g
|
| Schockdauer |
18 ms
|
| Anzahl der Schocks je Richtung |
3 |
| Prüfrichtungen (2) |
X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis (2) |
Prüfung bestanden |
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-45 °C ... 70 °C (max. Betriebstemperaturbereich inkl. Eigenerwärmung, siehe Deratingkurve) |
| Umgebungstemperatur (Lagerung/Transport) |
-45 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
| Beständigkeit gegen Luftfeuchtigkeit |
95 % ... 48 h |
Normen und Bestimmungen
| Normen/Bestimmungen |
VDE 0620-1 |
| Normen/Bestimmungen (2) |
IEC 60884-1 |
Montage
| Montageart |
zur Montage auf Tragschiene im Service-Interface oder Direktmontage |
