Produktbeschreibung

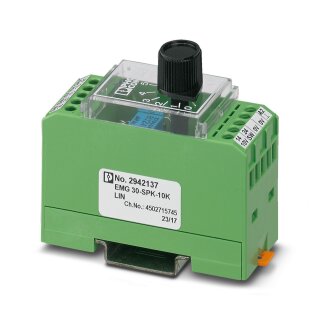

Das Sollwertpotenziometer EMG 30-SPK-10K LIN ist ein kaskadierbarer Sollwertgeber zur Auswahl voreingestellter Sollwerte über ein 24-V-Steuersignal. Die Eingangsnennspannung beträgt 24 V mit einem Toleranzbereich von ±25 Prozent, der Widerstandswert ist auf 10 kOhm ausgelegt. Das Gerät verfügt über eine Breite von 30 mm bei einer Höhe von 75 mm und einer Tiefe von 68 mm und ist zur Tragschienenmontage in beliebiger Einbaulage ausgeführt. Die Anschlussart erfolgt über Schraubanschluss mit M3-Gewinde für Leiterquerschnitte von 0,2 mm² bis 4 mm² bei starren oder 0,2 mm² bis 2,5 mm² bei flexiblen Leitern. Die Ansprechzeit und Rückfallzeit liegen typischerweise jeweils unter 10 ms, was präzise Reaktionen auf Steuersignale ermöglicht. Das Gehäuse besteht aus glasfaserverstärktem Polycarbonat (PC-F) in RAL 6021 grün mit hoher Beständigkeit. Die Kontakte sind aus Silber-Palladium gefertigt, fest sitzende Kontakte zusätzlich hartvergoldet.
Anwendungsbereiche
Typische Einsatzfelder sind die Sollwertauswahl in SPS-gesteuerten Verpackungsmaschinen, die Parametereinstellung in Förderanlagen und die Wahl voreingestellter Sollwerte in Dosiermaschinen und Verfahrenssteuerungen. Die kaskadierbare Ausführung ermöglicht die Hintereinanderschaltung mehrerer Geräte, um komplexe Sollwertsequenzen zu realisieren.
Vorteile gegenüber Alternativen
Im Unterschied zu analogen Potientiometern mit kontinuierlichem Regelbereich ermöglicht dieses digitale Schaltprinzip die sichere Ansteuerung diskreter, voreingestellter Sollwerte. Die Prüfspannung der Relaiswicklung beträgt 1 kV AC, die maximale Schaltspannung 10 V. Der Betriebstemperaturbereich von 0 °C bis 40 °C eignet sich für Standard-Industrieumgebungen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,6821 kg
|
| Artikelgewicht: |
0,0682 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
31,10 × 11,30 × 6,50 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC001027 |
| Produkttyp |
Sollwertpotenziometer |
Elektrische Eigenschaften
| Prüfspannung Relaiswicklung/Relaiskontakt |
1 kV AC |
Eingangsdaten
| Eingangsnennspannung U_N |
24 V ±25 % |
| Ansprechzeit typisch |
< 10 ms |
| Rückfallzeit typisch |
< 10 ms |
| Schutzbeschaltung |
Freilaufdiode, Verpolschutzdiode |
| Betriebsspannungsanzeige |
ja |
| Widerstandswert Potenziometer |
10 kOhm ±20 % |
| Linearität |
5 % (vom Endwert) |
| Belastbarkeit Potenziometer |
0,5 W
|
Ausgangsdaten
| Kontaktmaterial |
feststehende Kontakte: Silber Palladium (AgPdAu), 3 µm hartvergoldet |
| Kontaktmaterial (2) |
mobile Kontakte: Silber Palladium (AgPd) |
| Schaltspannung maximal |
10 V (einsatzabhängig) |
| Lebensdauer mechanisch |
> 2x 10^7 Schaltspiele |
Anschlussdaten
| Anschlussart |
Schraubanschluss |
| Abisolierlänge |
8 mm
|
| Schraubengewinde |
M3 |
| Leiterquerschnitt starr |
0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG |
24 ... 12 |
Maße
| Breite |
30 mm
|
| Höhe |
75 mm
|
| Tiefe |
68 mm
|
Materialangaben
| Farbe |
grün (RAL 6021) |
| Material Gehäuse |
Polycarbonat PC-F faserverstärkt |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
0 °C ... 40 °C |
Montage
| Montageart |
Tragschienenmontage |
| Einbaulage |
beliebig |
