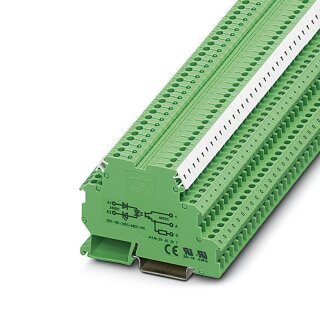

Solid-State-Relaismodul DEK-OE-230AC/48DC/100/SO 46 Filterschnittstelle

Solid-State-Relaismodul DEK-OE-230AC/48DC/100/SO 46 Filterschnittstelle

Artikelnummer: PHO-2964678
GTIN: 4017918131067
HAN: 2964678
Inhalt: 1 Stück

Hersteller Phoenix Contact

Solid-State-Relais-Schnittstelle, 230 V AC Eingang / 48 V DC 100 mA Ausgang. Filtert Störeinflüsse auf der Steuerseite.

59,18 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 125,90 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Solid-State-Relaismodul DEK-OE-230AC/48DC/100/SO 46 ist eine Filterschnittstelle zur Entkopplung von Steuerleistungskreisen zwischen 230 V AC-Eingängen und 48 V DC 100 mA-Ausgängen. Das Modul arbeitet im 100%-Betrieb mit Basisisolierung und einer Prüfspannung von 2,5 kV AC zwischen Ein- und Ausgang. Die Betriebstemperatur liegt zwischen 0 und 50 °C, die Lagertemperatur zwischen 0 und 70 °C. Durch die interne Filterelektronik werden Störeinflüsse auf der Steuerseite supprimiert, was die Verschmutzungskategorie 2 und Überspannungskategorie III ermöglicht. Der Schraubanschluss mit M3-Gewinde akzeptiert starre und flexible Leiter von 0,2 bis 2,5 mm² bei einem Anzugsdrehmoment von 0,4 bis 0,5 Nm pro Klemme. Die Abisolierlänge beträgt 8 mm.

Anwendungsbereiche

In Schaltschränken mit SPS-Systemen entkoppelt das Modul 230 V AC-Drucktaster oder AC-Sensoren von der 24 V / 48 V-Steuerlogik und beseitigt damit Koppelstörungen. In Verpackungsmaschinen wird das Relaismodul zur Aufbereitung von Maschinenstellern und AC-Sensorausgängen für dezentrale 48 V-Steuerungen eingesetzt. Bei Förderanlagen und Materialfluss-Automationen trennt es galvanisch die AC-Feldleitungen von der DC-Steuerkommunikation.

Vorteile gegenüber Alternativen

Im Unterschied zu klassischen elektromechanischen Relaisschnittstellen entfallen hier mechanische Kontakte völlig – die Solid-State-Schaltung verschleißfrei und arbeitet ohne Prellzeit. Die kompakte Breite von 6,2 mm ermöglicht dichte Hintereinanderreihung auf Tragschienen. Das einseitig offene Gehäuse wird mit dem Deckel D-DEK 1,5 GN abgedeckt.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0218 kg
Artikelgewicht:	0,0218 kg
Abmessungen ( Länge × Breite × Höhe ):	5,60 × 0,62 × 8,00 cm

Technische Daten

Hinweise

ETIM 9.0	EC001504
Bestellhinweis:	Das Gehäuse ist einseitig offen. Der passende Deckel ist D-DEK 1,5 GN (2716949).
Hinweis zur Anwendung	Verwendung von Brücken EB 80-DIK... in den DEK-Klemmen: Aufgrund möglicher (geringer) Ausdehnung des DEK-Gehäuses durch Feuchtigkeitsaufnahme aus der umgebenden Luft sowie einem ungünstigem Toleranzspiel zwischen einer größeren Anzahl von DEK-Klemmen und der EB 80-DIK...-Brücke wird empfohlen, bei Verwendung der Brücken EB 80-DIK... diese nach etwa 10 bis 12 DEK-Klemmen zu trennen und an der Stelle eine Drahtbrücke zur jeweils nächsten DEK-Klemme einzusetzen.

Artikeleigenschaften

Produkttyp	Solid-State-Relaismodul
Produktfamilie	DEK
Anwendung	Filter gegen Störeinflüsse
Betriebsart	100 % ED
Isolierung	Basisisolierung
Überspannungskategorie	III
Verschmutzungsgrad	2
Datum letzte Datenpflege	01.04.2026

Elektrische Eigenschaften

Prüfspannung (Eingang / Ausgang)	2,5 kV AC (Eingang / Ausgang)

Eingangsdaten

Eingangsnennspannung U_N	230 V AC
Eingangsspannungsbereich bezogen auf U_N	0,9 ... 1,1
Eingangsspannungsbereich	207 V AC ... 253 V AC
Schaltschwelle "0"-Signal Spannung	<= 92 V AC
Schaltschwelle "1"-Signal Spannung	> 207 V AC
Typischer Eingangsstrom bei U_N	2,5 mA
Einschaltzeit typisch	4,4 ms
Ausschaltzeit typisch	14 ms
Betriebsspannungsanzeige	LED gelb
Schutzbeschaltung	Überspannungsschutz; Varistor
Schutzbeschaltung (2)	RC-Glied; RC-Glied
Übertragungsfrequenz	5 Hz

Ausgangsdaten

Kontaktausführung	1 Schließer
Art des Digitalausgangs	elektronisch
Ausgangsspannungsbereich	3 V DC ... 48 V DC
Grenzdauerstrom	100 mA
Spannungsabfall bei max. Grenzdauerstrom	<= 0,9 V
Ausgangsschaltung	3-Leiter, massegebunden
Schutzbeschaltung	Verpolschutz; Verpolschutzdiode
Schutzbeschaltung (2)	Freilauf; Freilaufdiode

Anschlussdaten

Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 14
Anzugsdrehmoment	0,4 Nm ... 0,5 Nm
