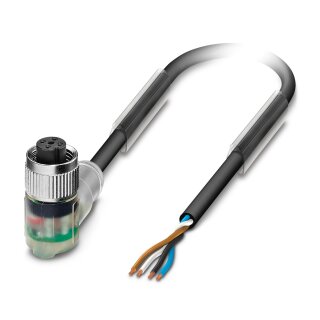

Sensor-Aktor-Kabel SAC-4P 3,0-PVC/M12FR-3L 4-polig M12 3 m

Sensor-Aktor-Kabel SAC-4P 3,0-PVC/M12FR-3L 4-polig M12 3 m

Artikelnummer: PHO-1415610
GTIN: 4055626049847
HAN: 1415610
Inhalt: 1 Stück

Hersteller Phoenix Contact

4-poliges Sensor-Aktor-Kabel mit M12-Buchse gewinkelt, 3 m Länge, PVC-Mantel, 24 V DC / 4 A. Mit 3 LEDs zur Statusanzeige.

10,50 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 24,99 €

● Bestellbar, Lieferzeit ca. 3 Wochen (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Sensor-Aktor-Kabel SAC-4P 3,0-PVC/M12FR-3L ist ein konfektioniertes M12-Anschlussleitung mit freiem Leitungsende und gewinkleter M12-Buchse (Kodierung A). Das 4-polige Kabel bietet eine Nennspannung von 24 V DC und einen Nennstrom von 4 A, wodurch es für standardisierte Sensor- und Aktorschnittstellen ausgelegt ist. Der PVC-Mantel (RAL 9005 schwarz) mit einem Isolationswiderstand von mindestens 100 MOhm erfüllt Verschmutzungsgrad 3 und erreicht die Schutzarten IP65, IP67 und IP68. Der Betriebstemperaturbereich von -25 bis +90 °C ermöglicht sichere Nutzung in vielen Industrieumgebungen. Das Kabel ist nach IEC 61076-2-101 normalisiert und UL-zertifiziert (AWM Style 2464 / 1729). Das integrierte System mit drei LEDs zur Statusanzeige ermöglicht direkte Visualisierung von Signalzuständen an Sensoren und Aktoren, ohne zusätzliche externe Anzeigeelektronik.

Anwendungsbereiche

Die gewinkelte M12-Buchse erleichtert die Montage in beengten Schaltschranksituationen. Mit einer Leitungslänge von 3 m deckt das Kabel typische Abstände zwischen Schaltschrank und dezentralen Sensorelementen ab. Die Konfektionierung mit freiem Leitungsende ermöglicht flexible Verschaltung an binäre oder analoge Steuerungseingangsebenen. Steckzyklen von mindestens 100 sichern die Dauerhaltbarkeit bei häufigen Kabelwechseln in Serviceanwendungen. Das Material TPU mit selbstverlöschender Eigenschaft und die NBR-Dichtungen gewährleisten elektromagnetische Verträglichkeit und Feuchteresistenz.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,1200 kg
Artikelgewicht:	0,1200 kg

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC001855
Produkttyp	Sensor-/Aktor-Kabel
Anwendung	Standard
Polzahl	4
Anzahl der Kabelabgänge	1
Geschirmt	nein
Kodierung	A
Überspannungskategorie	II
Verschmutzungsgrad	3

Materialangaben

Brennbarkeitsklasse nach UL 94	HB
Material Dichtung	NBR
Material Griffkörper	TPU, schwer entflammbar, selbstverlöschend
Material Kontakt	CuSn
Material Kontaktoberfläche	Ni/Au
Material Kontaktträger	TPU GF
Material Verschraubung	Zinkdruckguss, vernickelt

Elektrische Eigenschaften

Isolationswiderstand	>= 100 MOhm
Nennspannung U_N	24 V DC
Nennstrom I_N	4 A

Mechanische Eigenschaften

Steckzyklen	>= 100

Signalisierung

Statusanzeige	3 LEDs
Statusanzeige vorhanden	ja

Steckverbinder

Bauform	freies Leitungsende
Bauform (2)	Buchse gewinkelt M12
Polzahl	4
Kodierungsart	A

Kabel / Leitung

Leitungslänge	3 m
Leitungsgewicht	40 kg/km
UL AWM Style	2464 / 1729 (80 °C / 300 V)
Polzahl	4
Geschirmt	nein
Leitungstyp	PVC schwarz [PVC]
Leiteraufbau Signalleitung	19x 0,15 mm
AWG Signalleitung	22
Leitungsquerschnitt	4x 0,34 mm² (Signalleitung)
Aderdurchmesser inklusive Isolierung	1,26 mm ±0,05 mm
Leitungsaußendurchmesser	4,70 mm ±0,15 mm
Außenmantel, Material	PVC
Außenmantel, Farbe	schwarz RAL 9005
Material Leiter	blanke Cu-Litze
Material Aderisolation	PVC
Einzelader, Farbe	braun, weiß, blau, schwarz
Wandstärke Isolierung	>= 0,23 mm (Aderisolierung)
Wandstärke Außenmantel	>= 0,76 mm
Gesamtverseilung	4 Adern längsverseilt
Leiterwiderstand max.	<= 57 Ohm/km (bei 20 °C)
Isolationswiderstand	>= 200 MOhm*km (bei 20 °C)
Nennspannung Kabel	<= 300 V
Prüfspannung	>= 3000 V
Mindestbiegeradius, fest verlegt	5 x D
Mindestbiegeradius, flexibel verlegt	10 x D
Kleinster Biegeradius, fest verlegt	24 mm
Kleinster Biegeradius, beweglich verlegt	47 mm
Flammwidrigkeit	nach UL-Style 2464
Ölbeständigkeit	nach DIN EN 60811-2-1, 168 h bei 60 °C
Umgebungstemperatur (Betrieb)	-25 °C ... 80 °C (Kabel, feste Verlegung)
Umgebungstemperatur (Betrieb) (2)	-10 °C ... 80 °C (Kabel, bewegliche Verlegung)
