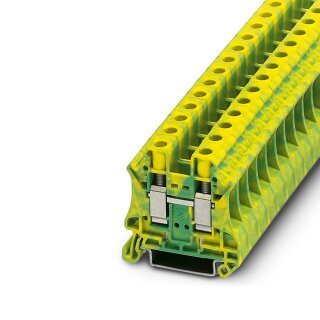

Schutzleiter-Reihenklemme UT 10-PE Schraubanschluss 10 mm²

Schutzleiter-Reihenklemme UT 10-PE Schraubanschluss 10 mm²

Artikelnummer: PHO-3044173
GTIN: 4017918960452
HAN: 3044173
Inhalt: 1 Stück

Schutzleiter-Reihenklemme UT 10-PE mit Schraubanschluss, Bemessungsquerschnitt 10 mm², für Tragschienenmontage NS 35/7,5 und NS 35/15.

3,15 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 5,89 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Schutzleiter-Reihenklemme UT 10-PE ist eine zweipolige Schutzleiterklemme mit Schraubanschluss und M4-Schraubengewinde. Der Bemessungsquerschnitt beträgt 10 mm², der anschließbare Leiterquerschnitt reicht von 0,5 bis 16 mm². Die Klemme ist in grün-gelber Ausführung für deutliche Kennzeichnung des Schutzleiters verfügbar und arbeitet bei einem Anzugsdrehmoment von 1,5 bis 1,8 Nm sowie einer maximalen Verlustleistung von 1,82 W. Die Überspannungskategorie III und die Bemessungsstoßspannung von 8 kV gewährleisten sichere Leistung in industriellen Stromkreisen. Die Klemme ist für Tragschienenmontage auf NS 35/7,5 und NS 35/15 ausgelegt und verfügt über einen Schutzleiterfuß mit offener Seitenwand. In der Bahnindustrie sichert die UT 10-PE die Schutzleiterverdrahtung in Stromversorgungsschaltschränken von Triebfahrzeugen und Wagen, wobei sie die Anforderungen der DIN EN 50155 erfüllt.

Anwendungsbereiche

Im Maschinenbau und Anlagenbau wird die Klemme zur zentralen Schutzleitersammlung in Steuerverteilern und Schaltschränken eingesetzt. Die Prüfung nach DIN EN 50155 mit Schwingungsvorgaben von bis zu 3,12 g über fünf Stunden je Achse dokumentiert die Stoßfestigkeit für mobile und stationäre Bahnfahrzeuge. Typische Anwendungsfelder sind auch Prozessindustrie-Anlagen mit erhöhten Anforderungen an Betriebssicherheit.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0291 kg
Artikelgewicht:	0,0291 kg
Abmessungen ( Länge × Breite × Höhe ):	26,50 × 10,50 × 5,30 cm

Technische Daten

Artikeleigenschaften

Produkttyp	Schutzleiterklemme
Produktfamilie	UT
Anwendungsbereich	Bahnindustrie
Anwendungsbereich (2)	Maschinenbau
Anwendungsbereich (3)	Anlagenbau
Anwendungsbereich (4)	Prozessindustrie
Anzahl der Anschlüsse	2
Anzahl der Reihen	1
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Eigenschaften

Bemessungsstoßspannung	8 kV
Maximale Verlustleistung bei Nennbedingung	1,82 W

Anschlussdaten

Schutzleiterfuß	Ja
Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	10 mm²
Anschlussart	Schraubanschluss
Schraubengewinde	M4
Hinweis	Bitte beachten Sie die Strombelastbarkeit der Tragschienen.
Anzugsdrehmoment	1,5 ... 1,8 Nm
Abisolierlänge	10 mm
Lehrdorn	A6
Anschluss gemäß Norm	IEC 60947-7-2
Leiterquerschnitt starr	0,5 mm² ... 16 mm²
Leiterquerschnitt AWG	20 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,5 mm² ... 16 mm²
Leiterquerschnitt flexibel [AWG]	20 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,5 mm² ... 10 mm²
Nennquerschnitt (2)	10 mm²
Hinweis (2)	Achtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern.

Ex-Daten

Kennzeichnung	? II 2 GD Ex eb IIC Gb
Einsatzemperaturbereich	-60 °C ... 110 °C
Ex-bescheinigtes Zubehör	3047028 D-UT 2,5/10
Ex-bescheinigtes Zubehör (2)	1205066 SZS 1,0X4,0 VDE
Ex-bescheinigtes Zubehör (3)	3022276 CLIPFIX 35-5
Ex-bescheinigtes Zubehör (4)	3022218 CLIPFIX 35
Ausgang	(dauerhaft)
Drehmomentbereich	1,5 Nm ... 1,8 Nm
Nennquerschnitt	10 mm²
Bemessungsquerschnitt AWG	8
Anschlussvermögen starr	0,5 mm² ... 16 mm²
Anschlussvermögen AWG	20 ... 6
Anschlussvermögen flexibel	0,5 mm² ... 10 mm²
Anschlussvermögen AWG (2)	20 ... 8

Maße

Breite	10,2 mm
Deckelbreite	2,2 mm
Höhe	47,7 mm
Tiefe	46,9 mm
Tiefe auf NS 35/7,5	47,5 mm
Tiefe auf NS 35/15	55 mm

Materialangaben

Farbe	grün-gelb
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Mechanische Eigenschaften

Offene Seitenwand	Ja

Umwelt- und Lebensdauerbedingungen

Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f_1 = 5 Hz bis f_2 = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12 g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Prüfspezifikation (2)	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung (2)	30 g
Schockdauer	18 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen (2)	X-, Y- und Z-Achse (pos. und neg.)
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Normen und Bestimmungen

Anschluss gemäß Norm	IEC 60947-7-2

Montage

Montageart	NS 35/7,5
Montageart (2)	NS 35/15
