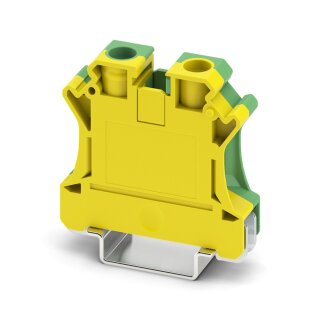

Installations-Schutzleiterklemme UTI 16-PE Schraubanschluss 1-polig

Installations-Schutzleiterklemme UTI 16-PE Schraubanschluss 1-polig

Artikelnummer: PHO-3073830
GTIN: 4046356347259
HAN: 3073830
Inhalt: 1 Stück

Hersteller Phoenix Contact

Schutzleiterklemme UTI 16-PE, 1-polig, 2 Anschlüsse, Leiterquerschnitt 6–25 mm². Schraubanschluss M5, PE-Fuß für NS 35-Tragschienen.

4,30 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 8,01 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Installations-Schutzleiterklemme UTI 16-PE von Phoenix Contact ist eine einpolige Schutzleiterklemme mit zwei Anschlussplätzen für zentralisierte PE-Verteilung in Schaltschränken und Niederspannungsverteilern. Das Nennquerschnitt von 16 mm² ermöglicht die Verarbeitung von Leiterquerschnitten zwischen 6 und 25 mm² in starrer Ausführung. Die Klemme nutzt Schraubanschlüsse mit M5-Gewinde und erfordert ein Anzugsdrehmoment von 2,5 bis 3 Nm. Der PE-Fuß mit M4-Befestigungsschraube ermöglicht die sichere Montage auf genormten Tragschienen der Bauform NS 35/7,5 oder NS 35/15. Die Klemme ist grün-gelb gefärbt nach Norm und entspricht IEC 60947-7-2.

Anwendungsbereiche

Typische Anwendungsfelder sind die PE-Sammlung in Schaltschränken von Produktionsmaschinen, Förderanlagen und Verpackungstechnik sowie die zentrale Schutzleiterverteilung in Niederspannungsverteilern. Ein zweiter Einsatzbereich liegt in der Schutzbeschaltung von Steuerungsverteilern mit großflächiger PE-Anbindung. Nach DIN EN 50155 ist die Klemme gegen Vibrationen bis 3,12g und Beschleunigungen bis 250 Hz geprüft und erfüllt damit auch Anforderungen mobiler Anwendungen wie Fahrzeug-Schaltschränke. Die maximale Verlustleistung bei Nennbedingung beträgt 2,43 W. Der offene Querschnittsbereich von 6 bis 25 mm² macht die Klemme flexibel für unterschiedliche Leitungsquerschnitte einsetzbar, ohne Zusätze oder Adapter zu benötigen.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0493 kg
Artikelgewicht:	0,0493 kg
Abmessungen ( Länge × Breite × Höhe ):	26,20 × 13,50 × 5,80 cm

Technische Daten

Artikeleigenschaften

Produkttyp	Schutzleiterklemme
Polzahl	1
Anzahl der Anschlüsse	2
Anzahl der Reihen	1
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Eigenschaften

Bemessungsstoßspannung	6 kV
Maximale Verlustleistung bei Nennbedingung	2,43 W

Anschlussdaten

Schutzleiterfuß	Ja
Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	16 mm²
Anschlussart	Schraubanschluss
Schraubengewinde	M5
Hinweis	Bitte beachten Sie die Strombelastbarkeit der Tragschienen.
Anzugsdrehmoment	2,5 ... 3 Nm
Abisolierlänge	12 mm
Anschluss gemäß Norm	IEC 60947-7-2
Leiterquerschnitt starr	6 mm² ... 25 mm²
Leiterquerschnitt AWG	8 ... 4 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	6 mm² ... 16 mm²
Leiterquerschnitt flexibel [AWG]	8 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	6 mm² ... 16 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	6 mm² ... 16 mm²
Nennquerschnitt (2)	16 mm²

Maße

Breite	12,2 mm
Höhe	51 mm
Tiefe	49,9 mm
Tiefe auf NS 35/7,5	50,5 mm
Tiefe auf NS 35/15	58 mm

Materialangaben

Farbe	grün-gelb
Brennbarkeitsklasse nach UL 94	V2
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-40 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	125 °C

Mechanische Eigenschaften

Klemmenbefestigung	1,5 Nm ... 1,8 Nm (PE-Fuß mit Befestigungsschraube, M4)
Offene Seitenwand	Nein

Umwelt- und Lebensdauerbedingungen

Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f_1 = 5 Hz bis f_2 = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12 g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Prüfspezifikation (2)	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung (2)	5 g
Schockdauer	30 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen (2)	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis (2)	Prüfung bestanden
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Normen und Bestimmungen

Anschluss gemäß Norm	IEC 60947-7-2

Montage

Montageart	NS 35/7,5
Montageart (2)	NS 35/15
Klemmenbefestigung	1,5 Nm ... 1,8 Nm (PE-Fuß mit Befestigungsschraube, M4)
