Produktbeschreibung

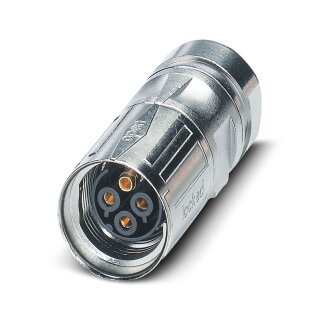

Der Rundsteckverbinder ST-5ES1N8A8003S ist ein 6-poliger Kabelsteckverbinder der Serie ST von Phoenix Contact für Leistungsanwendungen. Das Steckgesicht ist mit 5+PE-Kontakten ausgeführt und bietet eine geschirmte Ausführung. Der gerade M17-Stecker hat einen Bemessungsstrom von 14 A bei 630 V und eine Nennspannung Kat. III. Die Schutzart IP67 ermöglicht sichere Verbindungen auch unter feuchten und staubigen Bedingungen. Die Kontakte sind mit 1 mm Durchmesser ausgeführt, Crimpanschluss, und sind separat zu bestellen. Der Kabeldurchmesserbereich liegt bei 5 bis 8 mm. Die Überspannungskategorie III mit einer Bemessungsstoßspannung von 6 kV gewährleistet Funktion in Niederspannungsnetzen. Der Betriebstemperaturbereich reicht von -40 bis 125 °C. Das Gehäuse aus verzinktem Zamak (GD-Zn) mit Nickelplattierung und Druckteile aus Kupferzink bieten Korrosionsschutz.
Anwendungsbereiche
Typische Einsatzfelder sind die Stromversorgung von Motor- und Heizkreisen in Schaltschränken sowie die Anbindung von Leistungsverteilern in Verpackungs- und Förderanlagen. Im Industrieanlagenbau wird dieser Stecker für feuchte Umgebungen und Außenmontagepunkte verwendet. Crimpkontakte sind separat zu bestellen. Achtung: Stecker nicht unter Last verbinden oder trennen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0725 kg
|
| Artikelgewicht: |
0,0725 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,80 × 12,00 × 2,50 cm |
Technische Daten
Hinweise
| Bestellhinweis: |
Crimpkontakte Ø 1 mm separat bestellen |
| Sicherheitshinweis |
WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben. |
| Sicherheitshinweis (2) |
• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich. |
| Sicherheitshinweis (3) |
• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist. |
| Sicherheitshinweis (4) |
• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet. |
| Sicherheitshinweis (5) |
• Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen. |
| Sicherheitshinweis (6) |
• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden. |
| Sicherheitshinweis (7) |
• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten). |
| Sicherheitshinweis (8) |
• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender. |
| Sicherheitshinweis (9) |
• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden |
| Sicherheitshinweis (10) |
• Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist. |
| Sicherheitshinweis (11) |
• Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 |
| Sicherheitshinweis (12) |
• Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug |
| Sicherheitshinweis (13) |
• Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten. |
| Sicherheitshinweis (14) |
• Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand. |
| Sicherheitshinweis (15) |
• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt. |
| Sicherheitshinweis (16) |
• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren. |
| Sicherheitshinweis (17) |
• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich. |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
| Serie |
ST |
| Anwendung |
Leistung |
| Polzahl |
6 |
| Steckgesicht |
5+PE |
| Geschirmt |
ja |
| Kodierung |
N |
| Gewindeart |
M17 |
Materialangaben
| Material Gehäuse |
GD-Zn |
| Material Drehteile |
CuZn |
| Material Gehäuseoberfläche |
Ni |
| Material Isolierkörper |
PA 6.6 |
| Material Dichtung |
FPM (O-Ring) |
Anschlussdaten
| Anschlussart |
Crimpanschluss |
Elektrische Eigenschaften
| Kontaktdurchmesser |
1 mm
|
| Nennstrom I_N |
14 A
|
| Nennspannung U_N |
630 V
|
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Bemessungsstoßspannung |
6 kV
|
| Kontaktdurchmesser (2) |
1 mm
|
Steckverbinder
| Bauform |
gerade |
| Drehsinn |
Standard |
| Bauform Kopf |
Buchse |
| Kabelabgang Kopf |
gerade |
| Gewindeart Kopf |
M17 |
Kabel / Leitung
| Leitungsaußendurchmesser |
5 mm ... 8 mm |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 125 °C |
| Höhenlage |
3000 m
|
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
50 % ... 65 % |
