M12 Rundsteckverbinder SACC-M12FR-4PL 4-polig gewinkelt Push-Lock

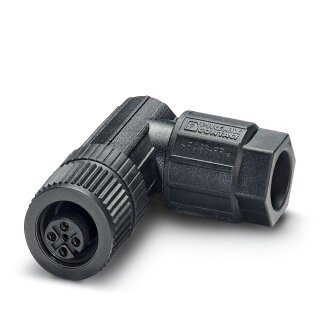

M12 Rundsteckverbinder SACC-M12FR-4PL 4-polig gewinkelt Push-Lock

Artikelnummer: PHO-1424694
GTIN: 4055626376219
HAN: 1424694
Inhalt: 1 Stück

Hersteller Phoenix Contact

Universal-Rundsteckverbinder M12, 4-polig, gewinkelt, ungeschirmt. Push-Lock-Federanschluss für Leiterquerschnitte 0,14 bis 0,75 mm², IP65/IP67.

6,72 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 13,45 €

● Bestellbar, Lieferzeit 7 - 10 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der SACC-M12FR-4PL ist ein universeller Rundsteckverbinder mit M12-Buchse, gewinkelt angeordnet und ungeschirmt ausgeführt. Der 4-polige Stecker nach Kodierung A arbeitet mit 250 V AC bzw. 250 V DC bei 4 A Nennstrom (2 A bei Leitern von 0,14 mm²) und verfügt über einen Durchgangswiderstand von maximal 5 mOhm bei mindestens 100 MOhm Isolationswiderstand. Das Gehäuse ist aus Kunststoff gefertigt und akzeptiert Leitungsaußendurchmesser von 4 bis 8 mm; die werkzeuglose Push-Lock-Federanschlusstechnik ermöglicht schnelle und sichere Verdrahtung ohne Aderendhülse für Querschnitte 0,14 bis 0,75 mm² (mit Aderendhülse bis 0,5 mm²). Die Schutzart IP65 bzw. IP67 gewährleistet Dichtheit gegen Spritzwasser und zeitweise Untertauchen. Das Anzugsdrehmoment der M12-Rändel liegt bei 0,4 Nm, bei über 100 Steckvorgängen bleibt die mechanische Stabilität erhalten.

Anwendungsbereiche

Typische Einsatzfelder sind die Sensor- und Aktor-Anbindung in dezentralen Steuerungsverteilern sowie die Signalverdrahtung in modularen Förderanlagen und Verpackungsmaschinen.

Vorteile gegenüber Alternativen

Im Unterschied zu verschirmten M12-Steckern bietet diese ungeschirmte Variante Kostenersparnis bei unkritischen Signalleitungen wie digitalen Sensoreingängen oder einfachen Steuerspannungskreisen. Der Betriebstemperaturbereich von -40 bis 85 °C deckt auch raue Umgebungen in Klimakammern oder bei Hochtemperaturaggregaten ab.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0152 kg
Artikelgewicht:	0,0152 kg
Abmessungen ( Länge × Breite × Höhe ):	16,30 × 14,20 × 2,20 cm

Technische Daten

Hinweise

Montagehinweis	ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.

Montage

Montagehinweis	Das Polbild ist im 45°-Raster zum Kabelabgang drehbar
Montagehinweis (2)	Die Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden

Artikeleigenschaften

Produkttyp	Rundsteckverbinder (kabelseitig)
Sensorart	Universal
Polzahl	4
Anzahl der Kabelabgänge	1
Geschirmt	nein
Kodierung	A
Kabelabgang	gewinkelt
Überspannungskategorie	II
Verschmutzungsgrad	3

Maße

Länge	49 mm
Außendurchmesser	4 mm ... 8 mm
Gehäusedurchmesser	19 mm

Materialangaben

Brennbarkeitsklasse nach UL 94	V0
Material Dichtung	NBR
Material Griffkörper	PA 6.6
Material Kontakt	CuSn
Material Kontaktoberfläche	Ni/Au
Material Kontaktträger	PA 6.6
Material Verschraubung	Kunststoff

Anschlussdaten

Anschlussart	Push-Lock-Federanschluss
Anschlussquerschnitt	0,14 mm² ... 0,75 mm² (ohne Aderendhülse)
Anschlussquerschnitt (2)	0,14 mm² ... 0,5 mm² (mit Aderendhülse)
Anschlussquerschnitt AWG	26 ... 18 (ohne Aderendhülse)
Anschlussquerschnitt AWG (2)	26 ... 20 (mit Aderendhülse)
Abisolierlänge der Einzelader	7 mm
Anzugsdrehmoment	0,4 Nm (M12-Rändel)
Anzugsdrehmoment (2)	0,4 Nm (Steckereinsatz mit Tüllengehäuse)
Anzugsdrehmoment (3)	1,5 Nm (Druckmutter mit Tüllengehäuse)
Kontakt \| Farbe (Signalbezeichnung) \| Kontakt (optional)	1 = BN
Kontakt \| Farbe (Signalbezeichnung) \| Kontakt (optional) (2)	2 = WH
Kontakt \| Farbe (Signalbezeichnung) \| Kontakt (optional) (3)	3 = BU
Kontakt \| Farbe (Signalbezeichnung) \| Kontakt (optional) (4)	4 = BK

Elektrische Eigenschaften

Bemessungsstoßspannung	2,5 kV
Durchgangswiderstand	<= 5 mOhm
Isolationswiderstand	>= 100 MOhm
Nennspannung U_N	250 V AC
Nennspannung U_N (2)	250 V DC
Nennstrom I_N	4 A (2 A bei Verwendung von Leitern 0,14 mm²)
