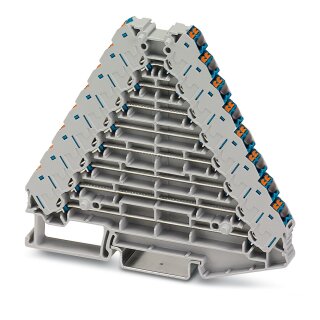

Rangierverteiler PTRV 8/BU 8 A 250 V Push-in 32-polig grau

Rangierverteiler PTRV 8/BU 8 A 250 V Push-in 32-polig grau

Artikelnummer: PHO-3270233
GTIN: 4055626243269
HAN: 3270233
Inhalt: 10 Stück

Hersteller Phoenix Contact

Rangierverteiler PTRV 8/BU mit 32 Anschlüssen in 8 Reihen, 8 A / 250 V, Push-in-Anschluss 0,14–2,5 mm². Auf NS 35/7,5 und NS 35/15 montierbar.

118,27 €

11,83 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 220,88 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Rangierverteiler PTRV 8/BU von Phoenix Contact ist ein vertikaler Verteiler mit 32 Anschlüssen in 8 Reihen zu je 4 Anschlüssen pro Etage. Die Nennspannung beträgt 250 V bei einem Bemessungsstrom von 8 A. Der Push-in-Anschluss ermöglicht werkzeuglose Verdrahtung und akzeptiert starre Leiterquerschnitte von 0,14 bis 2,5 mm² sowie flexible Leiter bis 1,5 mm² (ohne Aderendhülse-Kunststoffhülse auch 0,14–1,5 mm²). Der Bemessungsquerschnitt liegt bei 1,5 mm². Die offene Seitenwand ermöglicht freien Zugriff auf alle Anschlussebenen. Das Gerät ist nach IEC 60947-7-1 normgerecht ausgeführt und erfüllt die Überspannungskategorie III mit einer Bemessungsstoßspannung von 4 kV. Die maximale Verlustleistung unter Nennbedingungen beträgt 0,56 W. Der Rangierverteiler wird auf Tragschienen NS 35/7,5 oder NS 35/15 montiert und hat Abmessungen von 8,3 mm Breite, 100 mm Höhe und 87,5 bzw. 95 mm Tiefe. Die Betriebstemperatur reicht von ?60 °C bis +105 °C, was den Einsatz in temperaturanforderungsreichen Schaltschränken erlaubt.

Anwendungsbereiche

Typische Anwendungen sind Stromverteilerschienen in Maschinensteuerungen, Klemmenfelder für komplexe Verdrahtungsaufgaben in Verpackungsmaschinen und Rangierungen in dezentralen Steuerungsverteilern von Förderanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu klassischen Reihenklemmen mit Schraubanschluss ermöglicht die Push-in-Technik schnellere Verdrahtung ohne Leiterquerschnittsverluste durch Drehmoment-Überbelastung. Die graue Ausführung mit blauen Anschlusselementen erleichtert die optische Orientierung in mehrreihigen Anordnungen.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,3792 kg
Artikelgewicht:	0,0379 kg
Abmessungen ( Länge × Breite × Höhe ):	13,60 × 11,30 × 9,30 cm

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC000897
Produkttyp	Rangierverbinder
Polzahl	2
Anzahl der Anschlüsse	32
Anzahl der Reihen	8
Potenziale	8
Überspannungskategorie	III

Elektrische Eigenschaften

Bemessungsstoßspannung	4 kV
Maximale Verlustleistung bei Nennbedingung	0,56 W

Anschlussdaten

Anzahl der Anschlüsse pro Etage	4
Nennquerschnitt	1,5 mm²
Anschlussart	Push-in-Anschluss
Abisolierlänge	8 mm ... 10 mm
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG	26 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel [AWG]	26 ... 16 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,14 mm² ... 1,5 mm²
Nennquerschnitt (2)	1,5 mm²
Nennstrom	8 A
Belastungsstrom maximal	8 A (bei 1,5 mm² Leiterquerschnitt)
Nennspannung	250 V
Leiterquerschnitt starr (2)	0,34 mm² ... 2,5 mm²
Leiterquerschnitt starr [AWG]	20 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) (2)	0,34 mm² ... 1,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) (2)	0,34 mm² ... 1,5 mm²

Maße

Breite	8,3 mm
Höhe	100 mm
Tiefe auf NS 35/7,5	87,5 mm
Tiefe auf NS 35/15	95 mm

Materialangaben

Farbe	grau (RAL 7042)
Farbe Anschlusselemente	blau
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Mechanische Eigenschaften

Offene Seitenwand	Ja

Umwelt- und Lebensdauerbedingungen

Umgebungstemperatur (Betrieb)	-60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Normen und Bestimmungen

Anschluss gemäß Norm	IEC 60947-7-1

Montage

Montageart	NS 35/7,5
Montageart (2)	NS 35/15
