Produktbeschreibung

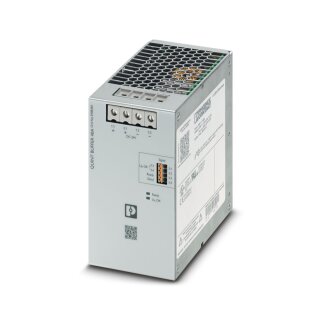

Das Puffermodul QUINT4-BUFFER/24DC/40 ist ein wartungsfreier Energiespeicher auf Kondensatorbasis für die Tragschienenmontage in Schaltschränken. Das Modul puffert die 24-V-DC-Versorgung bei Netzausfällen und ermöglicht den kontrollierten Abschluss von Steuerungsprozessen. Eingangsspannung 22,5 bis 30 V DC, Ausgang 24 V DC / 40 A, Speichermedium Elektrolytkondensator mit Nennkapazität 2 mAh. Die Schutzart IP20 ist für trockene Schaltschrankumgebungen ausgelegt. Betriebstemperaturbereich -25 bis +70 °C, Lagerungstemperatur -40 bis +70 °C. Isolationsspannung Eingang/Ausgang 500 V, Verschmutzungsgrad 2, Klimaklasse 3K3 nach EN 60721.
Anwendungsbereiche
Typische Anwendungen: Notstromversorgung für SPS-Systeme bei Stromausfällen, Pufferung von DC-Versorgungen in Verpackungsmaschinen zur Datenerhaltung, Absicherung von Speichervorgängen in Gebäudeautomationen. Das Modul ist Bestandteil der QUINT-POWER-Familie und wird mit montiertem Universaltragschienenadapter UTA 107 geliefert. Zuschaltschwelle fest unter 22 V DC, Wirkungsgrad über 98 % bei geladenem Energiespeicher. Die Auslegung nach IEC 61709 mit MTBF 2813895 h (bei 40 °C) gewährleistet hohe Verfügbarkeit für kritische Stromkreise.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
1,3560 kg
|
| Artikelgewicht: |
1,3560 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,70 × 18,50 × 10,30 cm |
Technische Daten
Eingangsdaten
| ETIM 9.0 |
EC002850 |
| Eingangsspannungsbereich |
22,5 V DC ... 30 V DC |
| Zuschaltschwelle fix |
< 22 V DC |
| Spannungsart der Versorgungsspannung |
DC |
| Stromaufnahme I_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max) |
46 A (max.) |
| Stromaufnahme I_No-Load(U_N, I_OUT = 0, I_Charge = 0) |
0,2 A (Leerlauf) |
| Stromaufnahme I_Charge (U_N, I_OUT = 0, I_Charge = max) |
0,8 A (Ladevorgang) |
| Pufferzeit |
0,2 s (40 A) |
| Pufferzeit (2) |
2 s (4 A) |
Ausgangsdaten
| Wirkungsgrad |
> 98 % (bei geladenem Energiespeicher) |
| Parallelschaltbarkeit |
nein |
| Serienschaltbarkeit |
nein |
| Ausgangsspannung |
24 V DC (abhängig von der Eingangsspannung) |
| Ausgangsstrom I_N |
40 A
|
| Verlustleistung Nennlast maximal |
< 9 W |
| Ausgangsspannung (2) |
typ. 22 V DC |
| Ausgangsstrom I_N (2) |
40 A (abhängig vom Ausgangsstrom) |
| Statischer Boost (I_Stat.Boost) |
45 A
|
Energiespeicher
| Nennkapazität |
2 mAh
|
| IQ-Technology |
nein |
| Speichermedium |
Elektrolytkondensator |
Signalisierung
| Anschlusskennzeichnung |
3.1, 3.2 |
| Schaltausgang |
Elektronische Relais (OptoMOS) |
| Zustand (konfigurierbar) |
U_In OK |
| Ausgangsspannung |
30 V DC |
| Ausgang belastbar |
200 mA
|
| LED-Statusanzeige |
grün ( U_In OK) |
| Signalschwelle |
Eingangsspannung im gültigen Bereich |
| Anschlusskennzeichnung (2) |
3.3 |
| Schaltausgang (2) |
Transistorausgang, aktiv |
| Zustand (konfigurierbar) (2) |
Ready |
| Zustandsbedingung (konfigurierbar) |
Ladezustand = 100% oder Pufferbetrieb |
| Ausgangsspannung (2) |
24 V (U_N - 2 V (typisch)) |
| Ausgang belastbar (2) |
20 mA
|
| LED-Statusanzeige (2) |
grün (Ready) |
| Anschlusskennzeichnung (3) |
3.4 |
| Funktion |
Signalerde |
| Bezugspotenzial |
3.3 Ready |
Elektrische Eigenschaften
| Isolationsspannung Eingang, Ausgang/Gehäuse |
500 V
|
Artikeleigenschaften
| Produkttyp |
Puffermodul |
| Produktfamilie |
QUINT BUFFER |
| MTBF (IEC 61709, SN 29500) |
2813895 h (40 °C) |
| Schutzklasse |
Spezielle Anwendung (Eingangsspannung SELV, gefährliche Spannungen werden im Gerät erzeugt). |
| Überspannungskategorie |
I |
| Verschmutzungsgrad |
2 |
| Strom |
20 A
|
| Temperatur |
30 °C |
| Zeit |
288935 h
|
| Strom (2) |
20 A
|
| Temperatur (2) |
40 °C |
| Zeit (2) |
144468 h
|
| Strom (3) |
20 A
|
| Temperatur (3) |
45 °C |
| Zeit (3) |
102154 h
|
| Strom (4) |
20 A
|
| Temperatur (4) |
50 °C |
| Zeit (4) |
72234 h
|
| Strom (5) |
20 A
|
| Temperatur (5) |
60 °C |
| Zeit (5) |
36117 h
|
Maße
| Breite |
72 mm
|
| Höhe |
130 mm
|
| Tiefe |
125 mm
|
| Einbauabstand rechts/links |
0 mm / 0 mm |
| Einbauabstand oben/unten |
50 mm / 50 mm |
Montage
| Montagehinweis |
anreihbar: horizontal 0 mm, vertikal 50 mm |
| Einbaulage |
waagerechte Tragschiene NS 35, EN 60715 |
Materialangaben
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-25 °C ... 70 °C (> 40 °C Derating: 0,56 %/K / > 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 70 °C |
| Umgebungstemperatur (Startup type tested) |
-40 °C |
| Einsatzhöhe |
<= 4000 m |
| Klimaklasse |
3K3 (nach EN 60721) |
| Max. zul. Luftfeuchtigkeit (Betrieb) |
<= 95 % |
Normen und Bestimmungen
| Normbezeichnung |
Elektrische Sicherheit |
| Normen/Bestimmungen |
IEC 60950-1/VDE 0805 (SELV) |
Zulassungen
| Kennzeichnung |
UL Listed UL 508 |
| Kennzeichnung (2) |
UL/C-UL Recognized UL 60950-1 |
| Kennzeichnung (3) |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Niederspannungs-Richtlinie |
Konformität zur NSR-Richtlinie 2014/35/EU |
| EMV-Anforderungen Störaussendung |
EN 61000-6-3 |
| EMV-Anforderungen Störaussendung (2) |
EN 61000-6-4 |
| EMV-Anforderungen Störfestigkeit |
EN 61000-6-1 |
| EMV-Anforderungen Störfestigkeit (2) |
EN 61000-6-2 |
| Normen/Bestimmungen |
EN 55016 |
| Normen/Bestimmungen (2) |
EN 61000-6-3 |
| Normen/Bestimmungen (3) |
EN 61000-4-2 |
| Kontaktentladung |
6 kV (Prüfschärfegrad 3) |
| Luftentladung |
8 kV (Prüfschärfegrad 3) |
| Bemerkung |
Kriterium A |
| Normen/Bestimmungen (4) |
EN 61000-4-3 |
| Frequenzbereich |
80 MHz ... 6 GHz |
| Prüffeldstärke |
10 V/m |
| Bemerkung (2) |
Kriterium A |
| Normen/Bestimmungen (5) |
EN 61000-4-4 |
| Eingang |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Ausgang |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Signal |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Bemerkung (3) |
Kriterium A |
| Eingang (2) |
1 kV (Prüfschärfegrad 2 - symmetrisch) |
| Eingang (3) |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Ausgang (2) |
1 kV (Prüfschärfegrad 2 - symmetrisch) |
| Ausgang (3) |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Signal (2) |
1 kV (Prüfschärfegrad 2 - unsymmetrisch) |
| Bemerkung (4) |
Kriterium A |
| Normen/Bestimmungen (6) |
EN 61000-4-6 |
| Frequenzbereich (2) |
0,15 MHz ... 80 MHz |
| Bemerkung (5) |
Kriterium A |
| Spannung |
10 V
|
| Kriterium A |
Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B |
Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
