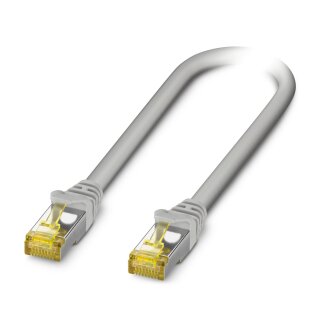

Patch-Kabel RJ45 CAT6A S/FTP 1 m 8-polig gerade grau

Artikelnummer: PHO-1227575
GTIN: 4063151321956
HAN: 1227575
Inhalt: 1 Stück

S/FTP-Patch-Kabel CAT6A, RJ45/IP20 gerade auf gerade, 1 m, 8-polig. Geschirmtes Datenkabel für Gigabit-Ethernet und PoE++ in Schaltschränken und.

11,23 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 18,86 €

● Bestellbar, Lieferzeit ca. 3 Wochen (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Patch-Kabel NBC-R4OC/1,0-BC6A/R4OC ist ein konfektioniertes S/FTP-Datenkabel mit zwei RJ45-Stecker (IP20) in gerader Ausführung. Das Kabel hat eine Länge von 1 Meter und ist mit 8 Polen für den Anschluss von Netzwerk-Komponenten ausgelegt. Die Übertragungseigenschaften entsprechen der Kategorie CAT6A, wodurch Gigabit-Ethernet-Verbindungen bis 10 GBit/s möglich sind. Das Kabel ist vollständig geschirmt (S/FTP-Konstruktion mit Folie und Gesamtschirm) und unterstützt Power over Ethernet Plus Plus (PoE++), was eine Gleichstrom-Versorgung von bis zu 100 W pro Port ermöglicht. Der Leiteranschlussquerschnitt beträgt AWG 26, aufgebaut als 4×2×AWG26/7 mit verdrillten Kupferlitzen. Die Bemessungsspannung liegt bei 72 V. Das Kabel entspricht IEC 60332-1-2 (Flammwidrigkeit, Einzeldrahtprüfung) und ist damit für den Einsatz in Gebäuden mit erhöhten Sicherheitsanforderungen geeignet.

Anwendungsbereiche

Typische Anwendungen sind die Strukturverkabelung in Schaltschränken für Industrie-Ethernet, die Verdrahtung zwischen Netzwerk-Switches und SPS-Modulen sowie die Sensor-Aktor-Kommunikation in Automatisierungsanlagen mit PoE++-Stromversorgung. Das Kabel mit Kunststoffsteckern und IP20-Schutzgrad eignet sich auch für geschlossene Umgebungen, in denen zusätzliche Schutzarten nicht erforderlich sind.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0695 kg
Artikelgewicht:	0,0695 kg
Abmessungen ( Länge × Breite × Höhe ):	18,00 × 17,00 × 1,60 cm

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC001855
Produkttyp	Datenkabel konfektioniert
Produktfamilie	RJ45 STANDARD CAT6A
Polzahl	8
Geschirmt	ja

Elektrische Eigenschaften

Bemessungsspannung (III/2)	72 V
Übertragungseigenschaften (Kategorie)	CAT6_A
Leistungsübertragung	PoE++

Maße

Breite	11,6 mm
Höhe	14,8 mm
Länge	40 mm

Steckverbinder

Ausführung	RJ45 Stecker, gerade, 8-polig
Polzahl	8
Geschirmt	ja
Signalart/Kategorie	Ethernet CAT6_A (IEC 11801:2002), 10 Gbit/s
Steckzyklen	>= 750
Steckkraft	30 N (pro Signalkontakt)
Ziehkraft	50 N (pro Signalkontakt)
Überspannungskategorie	I
Verschmutzungsgrad	2
Material Kontakt	Messing
Material Kontaktoberfläche	Au
Material Kontaktträger	PC
Farbe (Gehäuse)	grau
Brennbarkeitsklasse nach UL 94	V0
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-20 °C ... 80 °C
Ausführung (2)	RJ45 Stecker, gerade, 8-polig
Polzahl (2)	8
Geschirmt (2)	ja
Signalart/Kategorie (2)	Ethernet CAT6_A (IEC 11801:2002), 10 Gbit/s
Steckzyklen (2)	>= 750
Steckkraft (2)	30 N (pro Signalkontakt)
Ziehkraft (2)	50 N (pro Signalkontakt)
Überspannungskategorie (2)	I
Verschmutzungsgrad (2)	2
Material Kontakt (2)	Messing
Material Kontaktoberfläche (2)	Au
Material Kontaktträger (2)	PC
Farbe (Gehäuse) (2)	grau
Brennbarkeitsklasse nach UL 94 (2)	V0
Schutzart (2)	IP20
Umgebungstemperatur (Betrieb) (2)	-20 °C ... 80 °C

Kabel / Leitung

Leitungslänge	1,00 m
Polzahl	8
Geschirmt	ja
Leitungstyp	Ethernet, Typ-B, 8-polig, CAT6A, LSZH [BC6A]
Leiteraufbau	4x2xAWG26/7; S/FTP
Leiteraufbau Signalleitung	7x 0,16 mm
AWG Signalleitung	26
Aderdurchmesser inklusive Isolierung	1 mm
Leitungsaußendurchmesser	6,50 mm ±0,3 mm
Außenmantel, Material	LSZH
Außenmantel, Farbe	grau
Material Leiter	blanke Cu-Litze
Material Aderisolation	PE
Einzelader, Anzahl	8
Einzelader, Querschnitt [AWG]	26
Wandstärke Außenmantel	ca. 0,70 mm
Optische Schirmbedeckung	70 %
Isolationswiderstand	>= 5000 MOhm*km
Schleifenwiderstand	<= 148,00 Ohm/km
Wellenwiderstand	100 Ohm
Prüfspannung Ader/Ader	1000 V DC
Prüfspannung Ader/Ader (2)	707 V AC
Prüfspannung Ader/Schirm	1500,00 V DC
Prüfspannung Ader/Schirm (2)	1010,00 V AC
Mindestbiegeradius, fest verlegt	8 x D
Kleinster Biegeradius, fest verlegt	52 mm
Nahnebensprechdämpfung (NEXT)	75 dB (bei 1 MHz)
Nahnebensprechdämpfung (NEXT) (2)	66,3 dB (bei 4 MHz)
Nahnebensprechdämpfung (NEXT) (3)	60,3 dB (bei 10 MHz)
Nahnebensprechdämpfung (NEXT) (4)	57,2 dB (bei 16 MHz)
Nahnebensprechdämpfung (NEXT) (5)	55,8 dB (bei 20 MHz)
Nahnebensprechdämpfung (NEXT) (6)	52,9 dB (bei 31,25 MHz)
Nahnebensprechdämpfung (NEXT) (7)	48,4 dB (bei 62,5 MHz)
Nahnebensprechdämpfung (NEXT) (8)	45,3 dB (bei 100 MHz)
Nahnebensprechdämpfung (NEXT) (9)	40,8 dB (bei 200 MHz)
Nahnebensprechdämpfung (NEXT) (10)	38,1 dB (bei 300 MHz)
Nahnebensprechdämpfung (NEXT) (11)	36,3 dB (bei 400 MHz)
Nahnebensprechdämpfung (NEXT) (12)	34,8 dB (bei 500 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT)	72,3 dB (bei 1 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (2)	63,3 dB (bei 4 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (3)	58,8 dB (bei 8 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (4)	57,3 dB (bei 10 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (5)	54,2 dB (bei 16 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (6)	52,8 dB (bei 20 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (7)	51,3 dB (bei 25 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (8)	49,9 dB (bei 31,25 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (9)	45,4 dB (bei 62,5 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (10)	42,3 dB (bei 100 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (11)	37,8 dB (bei 200 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (12)	35,1 dB (bei 300 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (13)	33,3 dB (bei 400 MHz)
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) (14)	31,8 dB (bei 500 MHz)
Rückflussdämpfung (RL)	20 dB (bei 1 MHz)
Rückflussdämpfung (RL) (2)	23 dB (bei 4 MHz)
Rückflussdämpfung (RL) (3)	24,5 dB (bei 8 MHz)
Rückflussdämpfung (RL) (4)	25 dB (bei 10 MHz)
Rückflussdämpfung (RL) (5)	25 dB (bei 16 MHz)
Rückflussdämpfung (RL) (6)	25 dB (bei 20 MHz)
Rückflussdämpfung (RL) (7)	24,2 dB (bei 25 MHz)
Rückflussdämpfung (RL) (8)	23,3 dB (bei 31,25 MHz)
Rückflussdämpfung (RL) (9)	20,7 dB (bei 62,5 MHz)
Rückflussdämpfung (RL) (10)	19 dB (bei 100 MHz)
Rückflussdämpfung (RL) (11)	16,4 dB (bei 200 MHz)
Rückflussdämpfung (RL) (12)	15,6 dB (bei 300 MHz)
Rückflussdämpfung (RL) (13)	15,6 dB (bei 400 MHz)
Rückflussdämpfung (RL) (14)	15,6 dB (bei 500 MHz)
Schirmdämpfung	3,1 dB (bei 1 MHz)
Schirmdämpfung (2)	5,7 dB (bei 4 MHz)
Schirmdämpfung (3)	8,9 dB (bei 10 MHz)
Schirmdämpfung (4)	11,2 dB (bei 16 MHz)
Schirmdämpfung (5)	12,6 dB (bei 20 MHz)
Schirmdämpfung (6)	15,8 dB (bei 31,25 MHz)
Schirmdämpfung (7)	22,5 dB (bei 62,5 MHz)
Schirmdämpfung (8)	28,7 dB (bei 100 MHz)
Schirmdämpfung (9)	41,4 dB (bei 200 MHz)
Schirmdämpfung (10)	51,4 dB (bei 300 MHz)
Schirmdämpfung (11)	60,1 dB (bei 400 MHz)
Schirmdämpfung (12)	67,9 dB (bei 500 MHz)
Halogenfreiheit	nach IEC 60754-1/2
Flammwidrigkeit	IEC 60332-1-2/IEC 60332-3-24/CM
Umgebungstemperatur (Betrieb)	-20 °C ... 80 °C (Kabel, feste Verlegung)
Umgebungstemperatur (Betrieb) (2)	-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)	0 °C ... 60 °C
