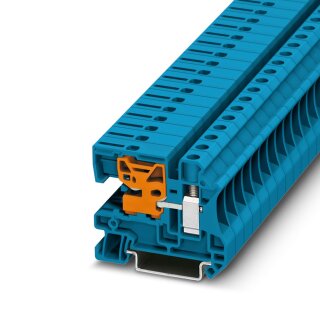

N-Trennklemme UTN 10 Schraubanschluss 57 A 10 mm²

N-Trennklemme UTN 10 Schraubanschluss 57 A 10 mm²

Artikelnummer: PHO-3245040
GTIN: 4046356299015
HAN: 3245040
Inhalt: 1 Stück

N-Trennklemme UTN 10 mit Schraubanschluss für 57 A Nennstrom und 10 mm² Nennquerschnitt. Für Neutralleiter-Trennung in Niederspannungsverteilern auf NS 35/7,5.

2,26 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 4,23 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die N-Trennklemme UTN 10 von Phoenix Contact ist eine Installationsklemme zur sicheren Trennung und Sammlung des Neutralleiters in Schaltschränken und Niederspannungsverteilern. Der Schraubanschluss mit M4-Gewinde verbindet starre und flexible Leiter von 0,5 bis 16 mm² Querschnitt mit einem Anzugsdrehmoment von 1,5 bis 1,8 Nm. Die Klemme ist für 57 A Nennstrom und 400 V Nennspannung ausgelegt und erreicht eine Strombelastbarkeit der N-Sammelschiene von 140 A. Die Bemessungsstoßspannung beträgt 6 kV, die Überspannungskategorie III entspricht Anwendungen in der Energieverteilung. Die blau gekennzeichnete Klemme (RAL 5015) wird auf DIN-Tragschienen NS 35/7,5 oder NS 35/15 montiert und bietet eine Breite von 10,2 mm. Die offene Seitenwand ermöglicht beidseitiges Verdrahten.

Anwendungsbereiche

Typische Einsatzfelder sind die Neutralleiter-Sammlung in Schaltschränken von Förderanlagen, Verpackungsmaschinen und Produktionsanlagen sowie in Niederspannungsverteilern für dezentrale Steuerungen. Bei längeren Klemmenleisten müssen Auflageböcke alle 20 cm sowie am Anfang und Ende jeder Reihe gesetzt werden, um sichere Fixierung der N-Sammelschiene zu gewährleisten. Die Klemme erfüllt DIN EN 50155 und ist nach UL 94 V0 klassifiziert. Sie besteht Lebensdauerprüfungen (Kategorie 2) mit 192 Temperaturzyklen und Schwingungsprüfungen bis 3,12g.

Produktseite Phoenix Contact ->

Angaben zur Produktsicherheit

Herstellerinformationen:

PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com

Versandgewicht:	0,0199 kg
Artikelgewicht:	0,0199 kg
Abmessungen ( Länge × Breite × Höhe ):	31,00 × 11,20 × 6,20 cm

Technische Daten

Artikeleigenschaften

ETIM 9.0	EC001257
Produkttyp	Installationsklemme
Anzahl der Anschlüsse	1
Anzahl der Reihen	1
Potenziale	1
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Eigenschaften

Bemessungsstoßspannung	6 kV
Maximale Verlustleistung bei Nennbedingung	1,82 W
Strombelastbarkeit der N-Sammelschiene	140 A

Anschlussdaten

Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	10 mm²
Anschlussart	Schraubanschluss
Schraubengewinde	M4
Anzugsdrehmoment	1,5 ... 1,8 Nm
Abisolierlänge	10 mm
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	0,5 mm² ... 16 mm²
Leiterquerschnitt AWG	20 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,5 mm² ... 16 mm²
Leiterquerschnitt flexibel [AWG]	20 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,5 mm² ... 10 mm²
2 Leiter gleichen Querschnitts starr	0,5 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel	0,5 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse	0,5 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 6 mm²
Nennquerschnitt (2)	10 mm²
Nennstrom	57 A
Belastungsstrom maximal	57 A
Nennspannung	400 V

Maße

Breite	10,2 mm
Deckelbreite	2,2 mm
Höhe	55 mm
Tiefe	46,9 mm
Tiefe auf NS 35/7,5	47,5 mm
Tiefe auf NS 35/15	55 mm

Materialangaben

Farbe	blau (RAL 5015)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Elektrische Prüfungen

Prüfspannung Sollwert	7,3 kV
Ergebnis	Prüfung bestanden
Anforderung Erwärmungsprüfung	Temperaturerhöhung <= 45 K
Ergebnis (2)	Prüfung bestanden
Kurzzeitstromfestigkeit 10 mm²	1,2 kA
Ergebnis (3)	Prüfung bestanden
Prüfspannung Sollwert (2)	1,89 kV
Ergebnis (4)	Prüfung bestanden

Mechanische Eigenschaften

Offene Seitenwand	Ja

Mechanische Prüfungen

Ergebnis	Prüfung bestanden
Prüfkraft Sollwert	5 N
Ergebnis (2)	Prüfung bestanden
Rotationsgeschwindigkeit	10 (+/- 2) U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	0,5 mm² / 0,3 kg
Leiterquerschnitt/Gewicht (2)	10 mm² / 2 kg
Leiterquerschnitt/Gewicht (3)	16 mm² / 2,9 kg
Ergebnis (3)	Prüfung bestanden

Umwelt- und Lebensdauerbedingungen

Temperaturzyklen	192
Ergebnis	Prüfung bestanden
Einwirkdauer	30 s
Ergebnis (2)	Prüfung bestanden
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f_1 = 5 Hz bis f_2 = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12 g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis (3)	Prüfung bestanden
Schockform	Halbsinus
Beschleunigung (2)	5 g
Schockdauer	30 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen (2)	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis (4)	Prüfung bestanden
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Normen und Bestimmungen

Anschluss gemäß Norm	IEC 60947-7-1

Montage

Montageart	NS 35/7,5
Montageart (2)	NS 35/15
