Produktbeschreibung

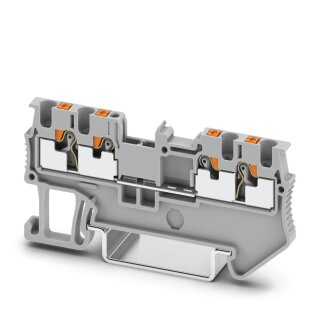

Die Mehrleiterklemme von Phoenix Contact hat 4 Anschlüsse auf einem Potenzial für starre und flexible Leiter von 0,14 mm² bis 1,5 mm² bei 8 mm bis 10 mm Abisolierlänge. Die Bemessungsstoßspannung beträgt 6 kV, die Ex-Kennzeichnung lautet Ex II 2 GD Ex eb IIC Gb. Als Anwendungsbereiche sind Bahnindustrie, Maschinenbau und Anlagenbau angegeben. Das graue Gehäuse aus PA mit Brennbarkeitsklasse V0 nach UL 94 wird auf NS 35/7,5 oder NS 35/15 montiert.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
[email protected] https://www.phoenixcontact.com
| Versandgewicht: |
0,2575 kg
|
| Artikelgewicht: |
0,0052 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,50 × 7,00 × 4,00 cm |
Technische Daten
Elektrische Eigenschaften
| Bemessungsstoßspannung |
6 kV
|
| Maximale Verlustleistung bei Nennbedingung |
0,56 W
|
Artikeleigenschaften
| Produkttyp |
Mehrleiterklemme |
| Produktfamilie |
PT |
| Anwendungsbereich |
Bahnindustrie |
| Anwendungsbereich (2) |
Maschinenbau |
| Anwendungsbereich (3) |
Anlagenbau |
| Anzahl der Anschlüsse |
4 |
| Anzahl der Reihen |
1 |
| Potenziale |
1 |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Anschlussdaten
| Anzahl der Anschlüsse pro Etage |
4 |
| Nennquerschnitt |
1,5 mm² |
| Anschlussart |
Push-in-Anschluss |
| Abisolierlänge |
8 mm ... 10 mm |
| Lehrdorn |
A1 |
| Lehrdorn (2) |
B1 |
| Anschluss gemäß Norm |
IEC 60947-7-1 |
| Leiterquerschnitt starr |
0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
26 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel |
0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel [AWG] |
26 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel ultraschallverdichtet |
0,34 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel [AWG] ultraschallverdichtet |
22 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) |
0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) |
0,14 mm² ... 1 mm² (es wird die Verwendung der Aderendhülse AI-S 1-8 TQ Artikel-Nr. 1200293 empfohlen) |
| Nennquerschnitt (2) |
1,5 mm² |
| Nennstrom |
17,5 A
|
| Belastungsstrom maximal |
17,5 A (Der max. Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.) |
| Nennspannung |
500 V
|
| Leiterquerschnitt starr (2) |
0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) (2) |
0,34 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) (2) |
0,34 mm² ... 1 mm² |
Mechanische Eigenschaften
Mechanische Prüfungen
| Ergebnis |
Prüfung bestanden |
| Tragschiene/Befestigungsauflage |
NS 32/NS 35 |
| Ergebnis (2) |
Prüfung bestanden |
| Rotationsgeschwindigkeit |
10 (+/- 2) U/min |
| Umdrehungen |
135 |
| Leiterquerschnitt/Gewicht |
0,14 mm² / 0,2 kg |
| Leiterquerschnitt/Gewicht (2) |
1,5 mm² / 0,4 kg |
| Ergebnis (3) |
Prüfung bestanden |
Montage
| Montageart |
NS 35/7,5 |
| Montageart (2) |
NS 35/15 |
Maße
| Breite |
3,5 mm
|
| Deckelbreite |
2,2 mm
|
| Höhe |
63,2 mm
|
| Tiefe |
30,5 mm
|
| Tiefe auf NS 35/7,5 |
32 mm
|
| Tiefe auf NS 35/15 |
39,5 mm
|
Materialangaben
| Farbe |
grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Isolierstoffgruppe |
I |
| Isolierstoff |
PA |
| Statischer Isolierstoffeinsatz in Kälte |
-60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) |
130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) |
bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) |
bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) |
bestanden |
Ex-Daten
| Kennzeichnung |
Ex II 2 GD Ex eb IIC Gb |
| Einsatzemperaturbereich (1) |
-60 °C ... 85 °C |
| Einsatzemperaturbereich (2) |
-40 °C ... 110 °C |
| Ex-bescheinigtes Zubehör |
3208375 D-PT 1,5/S-QUATTRO |
| Ex-bescheinigtes Zubehör (2) |
3030815 ATP-ST QUATTRO |
| Ex-bescheinigtes Zubehör (3) |
1204504 SZF 0-0,4X2,5 |
| Ex-bescheinigtes Zubehör (4) |
3022276 CLIPFIX 35-5 |
| Ex-bescheinigtes Zubehör (5) |
3022218 CLIPFIX 35 |
| Auflistung Brücken |
Steckbrücke / FBS 2-3,5 / 3213014 |
| Auflistung Brücken (2) |
Steckbrücke / FBS 3-3,5 / 3213027 |
| Auflistung Brücken (3) |
Steckbrücke / FBS 4-3,5 / 3213030 |
| Auflistung Brücken (4) |
Steckbrücke / FBS 5-3,5 / 3213043 |
| Auflistung Brücken (5) |
Steckbrücke / FBS 10-3,5 / 3213056 |
| Auflistung Brücken (6) |
Steckbrücke / FBS 20-3,5 / 3213069 |
| Brückendaten |
14,5 A (1,5 mm²) |
| Temperaturerhöhung Ex |
40 K (15 A / 1,5 mm²) |
| bei Brückung mit Brücke |
352 V
|
| - bei überspringender Brückung |
220 V
|
| - bei überspringender Brückung über PE-Klemme |
220 V
|
| - bei abgelängter Brückung |
166 V
|
| - bei abgelängter Brückung mit Deckel |
275 V
|
| - bei abgelängter Brückung mit Abteilungstrennplatte |
352 V
|
| Bemessungsisolationsspannung |
320 V
|
| Ausgang |
(dauerhaft) |
| Bemessungsspannung |
352 V
|
| Bemessungsstrom |
15 A
|
| Belastungsstrom maximal |
15 A
|
| Durchgangswiderstand |
1,5 mOhm
|
| Bemessungsquerschnitt AWG |
16 |
| Anschlussvermögen starr |
0,14 mm² ... 1,5 mm² |
| Anschlussvermögen AWG |
26 ... 16 |
| Anschlussvermögen flexibel |
0,14 mm² ... 1,5 mm² |
| Anschlussvermögen AWG (2) |
26 ... 16 |
Elektrische Prüfungen
| Prüfspannung Sollwert |
7,3 kV
|
| Anforderung Erwärmungsprüfung |
Temperaturerhöhung <= 45 K |
| Kurzzeitstromfestigkeit 1,5 mm² |
0,18 kA |
| Prüfspannung Sollwert (2) |
1,89 kV
|
| Ergebnis (4) |
Prüfung bestanden |
Umwelt- und Lebensdauerbedingungen
| Temperaturzyklen |
192 |
| Einwirkdauer |
30 s
|
| Prüfspezifikation |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Spektrum |
Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz |
f_1 = 5 Hz bis f_2 = 250 Hz |
| ASD-Pegel |
6,12 (m/s²)²/Hz |
| Beschleunigung |
30,6 m/s² |
| Prüfdauer je Achse |
5 h
|
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Prüfspezifikation (2) |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Schockform |
Halbsinus |
| Beschleunigung (2) |
300 m/s² |
| Schockdauer |
18 ms
|
| Anzahl der Schocks je Richtung |
3 |
| Prüfrichtungen (2) |
X-, Y- und Z-Achse (pos. und neg.) |
| Umgebungstemperatur (Betrieb) |
-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) |
-5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) |
-5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
30 % ... 70 % |
Hinweise
| ETIM 9.0 |
EC000897 |
| Hinweis |
Der max. Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden. |
