Produktbeschreibung

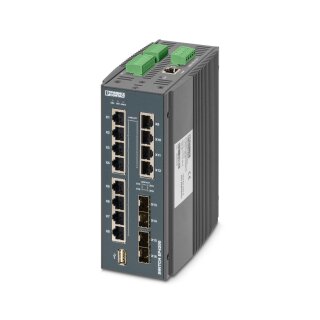

Der FL SWITCH EP4212-4TGSFP-LV ist ein Managed Switch der EP4000-Serie für industrielle Automatisierungsnetze. Das Gerät verfügt über 12 RJ45-Ethernet-Ports mit 10/100/1000 MBit/s sowie 4 SFP-Ports mit 1.000 und 10.000 MBit/s. Die Versorgungsspannung liegt zwischen 12 und 48 V DC bei maximaler Verlustleistung von 20 W. Der Switch arbeitet im Temperaturbereich -40 bis +85 °C und ist nach IP30 geschützt, damit für Schaltschränke und geschützte Feldmontagen ausgelegt.
Redundanzfunktionen wie RSTP (Rapid Spanning Tree, IEEE 802.1w) und STP ermöglichen automatische Umschaltung bei Leitungsausfällen. Die MAC-Adresstabelle mit 16k Einträgen unterstützt größere Netzwerksegmente. Lokale Diagnose erfolgt über Status-LEDs (grün für Versorgung, rot für Alarmmeldung). Der Meldekontakt arbeitet mit 30 V DC / 0,6 A und eignet sich zur Überwachung von Netzwerkausfällen durch externe Steuerungen.
Anwendungsbereiche
Typische Anwendungen sind die Vernetzung dezentraler IO-Module in Verpackungs- und Förderanlagen sowie die Verdrahtung von Sensor-Aktor-Systemen über Ethernet in Schaltschränken. In Photovoltaik-Wechselrichtern und dezentralen Automatisierungsgeräten ermöglicht die breite Spannungsversorgung direkte Anbindung an 24-V-DC-Stromversorgungen ohne zusätzliche Konverter.
Vorteile gegenüber Alternativen
Im Unterschied zu unmanaged Switches bietet dieser managed Switch Redundanzbaumverfahren zur Vermeidung von Schleifen und ermöglicht aktive Netzwerküberwachung durch Meldekontakte. Die Kombination aus RJ45- und SFP-Ports erlaubt flexible Topologien: RJ45-Ports für Nahverkabelung (bis 100 m Cat.5e), SFP-Ports für Langstreckenverbindungen über Glasfaser oder Kupfer bis mehrere Kilometer. Schraubanschluss in den DC-Eingängen gewährleistet sichere Verdrahtung ohne Steckverbinder in Feldgeräten.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
1,9400 kg
|
| Artikelgewicht: |
1,9400 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,00 × 7,20 × 17,00 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC000734 |
| Breite |
72 mm
|
| Höhe |
170 mm
|
| Tiefe |
140 mm
|
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
Materialangaben
| Farbe (Gehäuse) |
anthrazitgrau (RAL 7016) |
| Material Gehäuse |
Metall |
Montage
| Montageart |
Tragschienenmontage |
Schnittstellen
| Anschlussart |
RJ45 |
| Hinweis zur Anschlussart |
Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit |
10/100/1000 MBit/s |
| Übertragungsphysik |
Kupfer |
| Übertragungslänge |
100 m (pro Segment) |
| Anzahl der Kanäle |
12 (RJ45-Ports) |
| Anschlussart (2) |
SFP |
| Übertragungsgeschwindigkeit (2) |
1000/10.000 MBit/s (vollduplex) |
| Übertragungsphysik (2) |
Abhängig vom SFP-Modul |
| Anzahl der Kanäle (2) |
4 (SFP-Ports) |
Ausgangsdaten
| Benennung Ausgang |
Alarmrelaisausgang: 30 V DC, maximal 0,6 A |
Artikeleigenschaften
| Produkttyp |
Switch |
| Produktfamilie |
Managed Switch EP4000 |
| MTBF |
231,5 Jahre (Telcordia-Standard, Temperatur: 25 °C, Belastung: 50 %) |
| MTBF (2) |
23,1 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C) |
| MTBF (3) |
579,3 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| Meldekontakt Ansteuerspannung |
30 V DC |
| Meldekontakt Ansteuerstrom |
0,6 A
|
| MAC-Adresstabelle |
16 K
|
| Redundanz |
RSTP (Rapid Spanning Tree, IEEE 802.1w) |
| Redundanz (2) |
STP |
| Redundanz (3) |
MSTP |
| Status- und Diagnoseanzeigen |
LEDs: Stromversorgung (POWER), Fehler (ERROR), Link-Status |
Elektrische Eigenschaften
| Lokale Diagnose |
US1, US2 Versorgungsspannung LED grün |
| Lokale Diagnose (2) |
Alarm Alarmmeldung LED rot |
| Maximale Verlustleistung bei Nennbedingung |
20 W (max.) |
| Versorgungsspannungsbereich |
12 V DC ... 48 V DC |
| Meldekontakt Ansteuerspannung |
30 V DC |
| Meldekontakt Ansteuerstrom |
0,6 A
|
Anschlussdaten
| Anschlussart |
Schraubanschluss |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP30 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
5 % ... 95 % (nicht kondensierend) |
Normen und Bestimmungen
| Normbezeichnung |
Umweltbedingungen |
| Normen/Bestimmungen |
IEC 61850-3 |
| Normen/Bestimmungen (2) |
IEEE 1613 |
Zulassungen
EMV-Daten
| Störfestigkeit |
IEC 61850-3, IEEE 1613 |
Signalisierung
| Statusanzeige |
LEDs: Stromversorgung (POWER), Fehler (ERROR), Link-Status |
