Produktbeschreibung

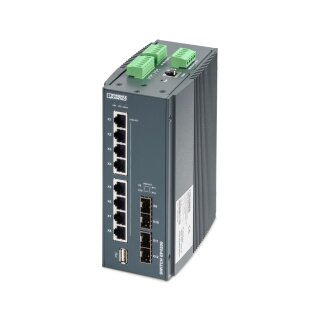

Der FL SWITCH EP4208-4SFP-LV ist ein Managed Switch der EP4000 Serie von Phoenix Contact für den Einsatz in industriellen Ethernet-Netzwerken. Das Gerät verfügt über 8 RJ45-Ports mit 10/100/1000 MBit/s Geschwindigkeit und 4 SFP-Ports mit 100/1000 MBit/s, die eine flexible Netzwerk-Topologie ermöglichen.
Die technischen Eckdaten zeigen die Auslegung für raue Umgebungsbedingungen: Versorgungsspannungsbereich 12 V DC bis 48 V DC mit redundanter 24-V-DC-Versorgung, Betriebstemperaturbereich -40 bis +85 °C, maximale Verlustleistung 20 W bei Nennbedingung. Die MAC-Adresstabelle bietet 16k Einträge für komplexe Netzwerk-Strukturen. Schutzart IP40 und Luftfeuchtigkeit 5 bis 95 % (nicht kondensierend) charakterisieren die industrielle Robustheit.
Anwendungsbereiche
Typische Einsatzfelder sind die Schaltschrank-Integration in dezentralisierten Automation und Maschinenbau-Anlagen mit räumlich verteilten Sensoren und Aktoren. Auch in Photovoltaik-Anlagen zur Überwachung von Wechselrichtern und Feldgeräten über Gigabit-Ethernet eignet sich der Switch. In Steuerungsnetzen mit SPS-Systemen bietet die MAC-Adresstabelle von 16k ausreichend Kapazität.
Die integrierte Redundanz über RSTP (IEEE 802.1w) und STP gewährleistet Netzwerkstabilität bei Ausfällen. LED-Diagnose-Meldekontakte (grün für Versorgung, rot für Alarme) ermöglichen lokale Überwachung. Die Schraubklemmen-Anschlüsse erlauben sichere Verdrahtung in Verteileranlagen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
2,0020 kg
|
| Artikelgewicht: |
2,0020 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,00 × 7,20 × 17,00 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC000734 |
| Breite |
72 mm
|
| Höhe |
170 mm
|
| Tiefe |
140 mm
|
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
Materialangaben
| Farbe (Gehäuse) |
anthrazitgrau (RAL 7016) |
| Material Gehäuse |
Metall |
Montage
| Montageart |
Tragschienenmontage |
Schnittstellen
| Anschlussart |
RJ45 |
| Hinweis zur Anschlussart |
Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit |
10/100/1000 MBit/s |
| Übertragungsphysik |
Kupfer |
| Übertragungslänge |
100 m (pro Segment) |
| Anzahl der Kanäle |
8 (RJ45-Ports) |
| Anschlussart (2) |
SFP |
| Übertragungsgeschwindigkeit (2) |
100/1000 MBit/s (vollduplex) |
| Übertragungsphysik (2) |
Abhängig vom SFP-Modul |
| Anzahl der Kanäle (2) |
4 (SFP-Ports) |
Ausgangsdaten
| Benennung Ausgang |
Alarmrelaisausgang: 30 V DC, maximal 0,6 A |
Artikeleigenschaften
| Produkttyp |
Switch |
| Produktfamilie |
Managed Switch EP4000 |
| MTBF |
240,1 Jahre (Telcordia-Standard, Temperatur: 25 °C, Belastung: 50 %) |
| MTBF (2) |
20,2 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C) |
| MTBF (3) |
514 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| Meldekontakt Ansteuerspannung |
30 V DC |
| Meldekontakt Ansteuerstrom |
0,6 A
|
| MAC-Adresstabelle |
16 K
|
| Redundanz |
RSTP (Rapid Spanning Tree, IEEE 802.1w) |
| Redundanz (2) |
STP |
| Redundanz (3) |
MSTP |
| Status- und Diagnoseanzeigen |
LEDs: Stromversorgung (POWER), Fehler (ERROR), Link-Status |
Elektrische Eigenschaften
| Lokale Diagnose |
US1, US2 Versorgungsspannung LED grün |
| Lokale Diagnose (2) |
Alarm Alarmmeldung LED rot |
| Maximale Verlustleistung bei Nennbedingung |
20 W (max.) |
| Versorgungsspannung (DC) |
24 V DC (redundant) |
| Versorgungsspannungsbereich |
12 V DC ... 48 V DC |
| Meldekontakt Ansteuerspannung |
30 V DC |
| Meldekontakt Ansteuerstrom |
0,6 A
|
Anschlussdaten
| Anschlussart |
Schraubanschluss |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP40 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
5 % ... 95 % (nicht kondensierend) |
Normen und Bestimmungen
| Normbezeichnung |
Umweltbedingungen |
| Normen/Bestimmungen |
IEC 61850-3 |
| Normen/Bestimmungen (2) |
IEEE 1613 |
Zulassungen
EMV-Daten
| Störfestigkeit |
IEC 61850-3, IEEE 1613 |
Signalisierung
| Statusanzeige |
LEDs: Stromversorgung (POWER), Fehler (ERROR), Link-Status |
