Produktbeschreibung

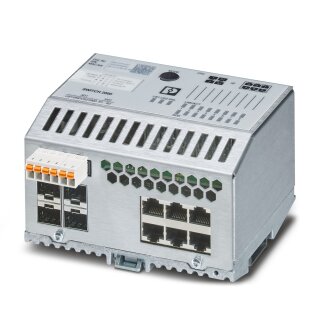

Der Managed Switch FL SWITCH 2504-2GC-2SFP der Produktfamilie Managed Switch 2000 arbeitet als Store-and-Forward-Switch nach IEEE 802.3 und ist für die Tragschienenmontage in IP20 ausgelegt. Er hat 4 RJ45-Ports mit 10/100/1000 MBit/s, 2 SFP-Ports und 2 Combo-Ports SFP/RJ45. Die Versorgung erfolgt redundant mit 24 V DC (19,2 V DC ... 32 V DC) über steckbare COMBICON-Anschlüsse mit Push-in-Federanschluss. Redundanz über MRP, RSTP und LACP sowie PROFINET Conformance Class B sind vorhanden. Der Betriebstemperaturbereich liegt bei -40 °C ... 70 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,7960 kg
|
| Artikelgewicht: |
0,7960 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
19,20 × 17,80 × 13,50 cm |
Technische Daten
Elektrische Eigenschaften
| Lokale Diagnose |
US1/2 Versorgungsspannung US1, US2 LED grün |
| Lokale Diagnose (2) |
FAIL div. LED rot |
| Lokale Diagnose (3) |
LNK/ACT Link-Status LED grün/orange |
| Lokale Diagnose (4) |
SPD Datenübertragungsrate LED grün/orange |
| Maximale Verlustleistung bei Nennbedingung |
7,2 W (U_S = Max, T_amb = Max) |
| Prüfstrecke |
24-V-Versorgung / Funktionserde 500 V DC 1 min |
| Prüfstrecke (2) |
Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min |
| Übertragungsmedium |
Kupfer |
| Übertragungsmedium (2) |
LWL |
| Versorgungsspannung (DC) |
24 V DC (redundant) |
| Versorgungsspannungsbereich |
19,2 V DC ... 32 V DC |
| Anschluss Versorgung |
über COMBICON, max. Leiterquerschnitt 2,5 mm² |
| Restwelligkeit |
3,6 V_PP (innerhalb des zulässigen Spannungsbereiches) |
| Stromaufnahme maximal |
390 mA (U_S = Min, T_amb = Max) |
| Stromaufnahme typisch |
270 mA (bei U_S = 24 V DC und 25 °C Umgebungstemperatur) |
| Meldekontakt Ansteuerspannung |
typ. 24 V DC |
Artikeleigenschaften
| Produkttyp |
Switch |
| Produktfamilie |
Managed Switch 2000 |
| Bauform |
Blockbauweise |
| MTTF |
357,82 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| MTTF (2) |
191,24 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %) |
| MTTF (3) |
25,65 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 %) |
| Besondere Eigenschaften |
Erweiterter Temperaturbereich |
| Besondere Eigenschaften (2) |
Entwicklungsprozess zertifiziert nach IEC 62443-4-1 |
| Besondere Eigenschaften (3) |
Produkt zertifiziert nach IEC 62443-4-2 |
| Signalverzögerung |
>= 1,9 µs (Store-and-Forward-Mode, 10/100/1000 MBit/s, abhängig von Frame-Größe) |
| Schutzklasse |
III (VDE 0106) |
| Verschmutzungsgrad |
2 |
| Diagnosefunktionen |
RMON History |
| Diagnosefunktionen (2) |
LLDP (Link Layer Discovery Protocol) |
| Diagnosefunktionen (3) |
SNMP-Traps |
| Diagnosefunktionen (4) |
N:1-Portmirroring |
| Diagnosefunktionen (5) |
ACD (Address Conflict Detection) |
| Diagnosefunktionen (6) |
SysLog |
| Diagnosefunktionen (7) |
CRC-Surveillance |
| Grundfunktionalität |
Store and Forward Switch, normkonform nach IEEE 802.3 |
| PROFINET-Conformance-Klasse |
Conformance Class B |
| PROFINET-Gerätefunktion |
PROFINET-Device |
| PROFINET-Gerätefunktion (2) |
Fast Startup |
| Filterfunktionen |
Quality of Service (8 Prioritätsklassen) |
| Filterfunktionen (2) |
Class of Service |
| Filterfunktionen (3) |
DiffServ/DSCP |
| Filterfunktionen (4) |
Port-Priorisierung |
| Filterfunktionen (5) |
VLAN (bis zu 32 VLANs) |
| Filterfunktionen (6) |
IGMP Snooping/Querier (v1/v2) |
| Filterfunktionen (7) |
Auto-Query-Port |
| Filterfunktionen (8) |
Extended Multicast Filtering |
| IP-Parametrierung |
DHCP-Client |
| IP-Parametrierung (2) |
DHCP Option 82 (Relay Agent) |
| IP-Parametrierung (3) |
DHCP-Server (pool-basiert, port-basiert) |
| IP-Parametrierung (4) |
BootP |
| IP-Parametrierung (5) |
DCP (Discovery and Configuration Protocol) |
| MAC-Adresstabelle |
8 K
|
| Management |
Web-based Management (HTTP/HTTPS) |
| Management (2) |
Rollenbasiertes User Management (LDAP, RADIUS) |
| Management (3) |
SNMPv1/v2/v3 |
| Management (4) |
Command Line Interface (Telnet, SSH) |
| Redundanz |
MRP (Media Redundancy Protocol) |
| Redundanz (2) |
RSTP (Rapid Spanning Tree Protocol) |
| Redundanz (3) |
FRD (Fast Ring Detection) |
| Redundanz (4) |
Large Tree Support |
| Redundanz (5) |
LACP (Link Aggregation Control Protocol) |
| Redundanz (6) |
PROFINET S2-Systemredundanz |
| Status- und Diagnoseanzeigen |
LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed) |
| Weitere Funktionen |
Jumboframes (max. 9600 Byte) |
| Weitere Funktionen (2) |
Übertragung von MMS & GOOSE (IEC 61850-8-1) |
| Weitere Funktionen (3) |
Übertragung von Modbus/TCP |
| Zeitsynchronisation |
SNTP (Simple Network Time Protocol) |
| Port Security |
MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass |
| Grundfunktionalität (2) |
Store and Forward Switch, normkonform nach IEEE 802.3 |
Montage
| Montageart |
Tragschienenmontage |
Schnittstellen
| Anschlussart |
RJ45 |
| Hinweis zur Anschlussart |
Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit |
10/100/1000 MBit/s |
| Übertragungsphysik |
Kupfer |
| Übertragungslänge |
100 m (pro Segment) |
| Signal-LEDs |
Datenempfang, Link-Status |
| Anzahl der Kanäle |
4 (RJ45-Ports) |
| Anzahl Schnittstellen |
2 |
| Anschlussart (2) |
SFP |
| Übertragungsgeschwindigkeit (2) |
100/1000 MBit/s (vollduplex) |
| Übertragungsphysik (2) |
Abhängig vom SFP-Modul |
| Übertragungslänge (2) |
bis zu 80 km (je nach verwendetem SFP-Modul) |
| Signal-LEDs (2) |
Datenempfang, Link-Status |
| Anzahl der Kanäle (2) |
2 (SFP-Ports) |
| Anzahl Schnittstellen (2) |
2 |
| Anschlussart (3) |
SFP/RJ45 |
| Hinweis zur Anschlussart (2) |
Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit (3) |
10/100/1000 MBit/s (vollduplex) |
| Übertragungsphysik (3) |
Abhängig vom SFP-Modul |
| Übertragungslänge (3) |
bis zu 80 km (je nach verwendeter Faser/SFP-Modul) |
| Signal-LEDs (3) |
Datenempfang, Link-Status |
| Anzahl der Kanäle (3) |
2 (Combo-Ports) |
Anschlussdaten
| Anschlussart |
Push-in-Federanschluss |
| Hinweis zur Anschlussart |
Verwenden Sie als Anschlusskabel nur Kupferleitungen mit zulässigem Temperaturbereich (-40 °C ... 75 °C) |
| steckbar |
ja |
| Leiterquerschnitt starr |
0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG |
24 ... 16 |
| Abisolierlänge |
10 mm
|
Signalisierung
| Statusanzeige |
LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed) |
Maße
| ETIM 9.0 |
EC000734 |
| Breite |
128 mm
|
| Höhe |
113 mm
|
| Tiefe |
67 mm
|
Materialangaben
| Material Bodenplatte |
Aluminiumdruckguss, korrosionsbeständig |
| Material Gehäuse |
Edelstahl 1.4301 |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (keine Betauung) |
| Schock (Betrieb) |
30g (EN 60068-2-27) |
| Vibration (Betrieb) |
nach IEC 60068-2-6: 5g, 150 Hz |
| Luftdruck (Betrieb) |
79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating) |
| Luftdruck (Lagerung/Transport) |
79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating) |
EMV-Daten
| Elektromagnetische Verträglichkeit |
Konformität zur EMV-Richtlinie 2014/30/EU |
| Konformität zu EMV-Richtlinien |
EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B |
| Konformität zu EMV-Richtlinien (2) |
EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A |
| Konformität zu EMV-Richtlinien (3) |
EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A |
| Konformität zu EMV-Richtlinien (4) |
EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium A |
| Konformität zu EMV-Richtlinien (5) |
EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A |
| Konformität zu EMV-Richtlinien (6) |
EN 61000-6-2 EN 61000-6-4 (Störaussendung) Klasse A |
| Konformität zu EMV-Richtlinien (7) |
EN 61000-6-2 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A |
| Störfestigkeit |
EN 61000-6-2 |
| Normen/Bestimmungen |
EN 61000-6-4 |
Normen und Bestimmungen
| Frei von lackbenetzungsstörenden Substanzen |
Ja |
Zulassungen
| Kennzeichnung |
cULus |
| Kennzeichnung (2) |
ISA S71.04.2013 G3 Harsh Group A |
| Temperature |
B |
| Humidity |
B |
| Vibration |
A |
| EMC |
B |
| Enclosure |
Required protection according to the Rules shall be provided upon installation on board |
