Produktbeschreibung

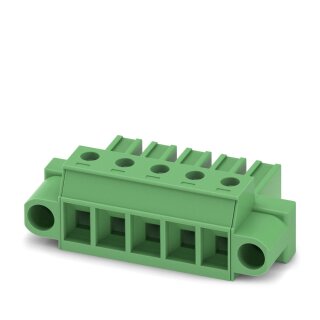

Der Leiterplattenstecker PC 4/5-STF-7,62 ist ein zweipoliger Steckverbinder der COMBICON-Baureihe von Phoenix Contact für den Anschluss von Leiterplattenschaltungen. Der 5-polige Stecker arbeitet mit einem Bemessungsstrom von 20 A bei 630 V Bemessungsspannung (Kategorie III/2) und verfügt über einen Leiterquerschnittsbereich von 0,2 bis 4 mm². Das Rastermaß von 7,62 mm ermöglicht kompakte Belegung in Verteilerblöcken, während der Durchgangswiderstand von 0,5 mOhm sichere Stromübertragung mit minimalen Spannungsverlusten gewährleistet. Die Anschlussart Schraubanschluss mit Zughülse und das Anzugsdrehmoment von 0,3 bis 0,7 Nm sichern Verdrahtung ohne Werkzeugverwechslungen. Der Stecker
Anwendungsbereiche
findet sich häufig in Schaltschrankverbindungen zwischen Leiterplatten und Steuerungsverteilern, etwa bei der Beschaltung von Ausgangsklemmen in dezentralen Automatisierungssystemen oder in der Steuerstromkreisanbindung von Antriebsregelgeräten. Die Schraubverriegelung und der Schraubflansch als Befestigungsart sorgen für Vibrationsfestigkeit in mechanisch belasteten Umgebungen wie bei Verpackungsmaschinen und Förderanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu gedruckten Leiterplattensteckern mit Push-in-Kontakten ermöglicht die Schraubanschluss-Variante höhere Anzugskräfte und damit größere Kontaktdrücke für kritische Stromkreise. Die grüne Farbe unterstützt die optische Kennzeichnung von Stromkreisen nach betrieblichen Farbschemen. Mit 50 Steckzyklen im Prüfprogramm nach DIN EN 60512-9-1 eignet sich das System für häufige Service- und Wartungsarbeiten.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
1,2500 kg
|
| Artikelgewicht: |
0,0250 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
27,10 × 11,40 × 9,10 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC002638 |
| Produkttyp |
Leiterplattenstecker |
| Produktfamilie |
PC 4/..-STF |
| Produktlinie |
COMBICON Connectors L |
| Bauform |
Standard |
| Polzahl |
5 |
| Rastermaß |
7,62 mm
|
| Anzahl der Anschlüsse |
5 |
| Anzahl der Reihen |
1 |
| Anzahl der Potenziale |
5 |
| Befestigungstyp |
Schraubflansch |
Elektrische Eigenschaften
| Nennstrom I_N |
20 A
|
| Nennspannung U_N |
630 V
|
| Durchgangswiderstand |
0,5 mOhm |
| Bemessungsspannung (III/3) |
400 V
|
| Bemessungsstoßspannung (III/3) |
6 kV
|
| Bemessungsspannung (III/2) |
630 V
|
| Bemessungsstoßspannung (III/2) |
6 kV
|
| Bemessungsspannung (II/2) |
1000 V
|
| Bemessungsstoßspannung (II/2) |
6 kV
|
Anschlussdaten
| Bauform |
Standard |
| Steckverbindersystem |
COMBICON PC 4 |
| Nennquerschnitt |
4 mm² |
| Kontaktart |
Buchse |
| Verriegelungsart |
Schraubverriegelung |
| Befestigungstyp |
Schraubflansch |
| Anzugsdrehmoment |
0,3 Nm ... 0,7 Nm |
| Anschlussart |
Schraubanschluss mit Zughülse |
| Anschlussrichtung Leiter/Platine |
0 ° |
| Leiterquerschnitt starr |
0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG |
24 ... 10 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse |
0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse |
0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts starr |
0,2 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel |
0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse |
0,25 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse |
0,5 mm² ... 2,5 mm² |
| Lehrdorn a x b / Durchmesser |
3,6 mm x 3,1 mm / 3,0 mm |
| Abisolierlänge |
7 mm
|
| Antriebsform Schraubenkopf |
Längsschlitz (L) |
| Anzugsdrehmoment (2) |
0,5 Nm ... 0,6 Nm |
Materialangaben
| Hinweis |
WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt |
Cu-Legierung |
| Oberflächenbeschaffenheit |
schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) |
Zinn (4 µm - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) |
Zinn (4 µm - 8 µm Sn) |
| Farbe (Gehäuse) |
grün (6021) |
| Isolierstoff |
PA |
| Isolierstoffgruppe |
I |
| CTI nach IEC 60112 |
600 |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 |
850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 |
775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 |
125 °C |
Maße
| Rastermaß |
7,62 mm
|
| Breite [w] |
53,32 mm
|
| Höhe [h] |
18,1 mm
|
| Länge [l] |
30,7 mm
|
Montage
| Anzugsdrehmoment |
0,3 Nm ... 0,7 Nm |
Hinweise
| Hinweis zum Betrieb |
COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
Mechanische Prüfungen
| Prüfspezifikation |
DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis |
Prüfung bestanden |
| Prüfspezifikation (2) |
DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert |
0,2 mm² / starr / > 10 N |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert (2) |
0,2 mm² / flexibel / > 10 N |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert (3) |
4 mm² / starr / > 60 N |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert (4) |
4 mm² / flexibel / > 60 N |
| Prüfspezifikation (3) |
DIN EN 60512-13-2:2006-11 |
| Ergebnis (2) |
Prüfung bestanden |
| Anzahl der Zyklen |
50 |
| Steckkraft je Pol ca. |
8 N |
| Ziehkraft je Pol ca. |
5 N |
| Prüfspezifikation (4) |
DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prüfspezifikation (5) |
DIN EN 60068-2-70:1996-07 |
| Ergebnis (3) |
Prüfung bestanden |
| Prüfspezifikation (6) |
DIN EN 60512-13-5:2006-11 |
| Ergebnis (4) |
Prüfung bestanden |
| Prüfspezifikation (7) |
DIN EN 60512-1-1:2003-01 |
| Ergebnis (5) |
Prüfung bestanden |
| Prüfspezifikation (8) |
DIN EN 60512-1-2:2003-01 |
| Ergebnis (6) |
Prüfung bestanden |
Umwelt- und Lebensdauerbedingungen
| Prüfspezifikation |
DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Stehstoßspannung auf Meereshöhe |
7,3 kV
|
| Durchgangswiderstand R_1 |
0,5 mOhm |
| Durchgangswiderstand R_2 |
0,6 mOhm |
| Steckzyklen |
50 |
| Prüfspezifikation (2) |
DIN EN ISO 6988:1997-03 |
| Korrosionsbeanspruchung |
0,2 dm^3 SO_2 auf 300 dm^3/40 °C/1 Zyklus |
| Wärmebeanspruchung |
100 °C/168 h |
| Stehwechselspannung |
3,31 kV
|
| Prüfspezifikation (3) |
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz |
10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit |
1 Oktave/min |
| Amplitude |
0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung |
5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse |
2,5 h
|
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Prüfspezifikation (4) |
DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform |
Halbsinus |
| Beschleunigung (2) |
30 g
|
| Schockdauer |
18 ms
|
| Prüfrichtungen (2) |
X-, Y- und Z-Achse (pos. und neg.) |
| Beschleunigung (3) |
30 g
|
| Schockdauer (2) |
18 ms
|
| Prüfrichtungen (3) |
X-, Y- und Z-Achse (pos. und neg.) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) |
30 % ... 70 % |
| Umgebungstemperatur (Montage) |
-5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
Elektrische Prüfungen
| Prüfspezifikation |
DIN EN 60512-5-1:2003-01 |
| Geprüfte Polzahl |
12 |
| Prüfspezifikation (2) |
DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole |
> 5 MOhm |
| Prüfspezifikation (3) |
DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe |
I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) |
CTI 600 |
| Bemessungsisolationsspannung (III/3) |
400 V
|
| Bemessungsstoßspannung (III/3) |
6 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) |
5,5 mm
|
| Mindestwert der Kriechstrecke (III/3) |
5,5 mm
|
| Bemessungsisolationsspannung (III/2) |
630 V
|
| Bemessungsstoßspannung (III/2) |
6 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) |
5,5 mm
|
| Mindestwert der Kriechstrecke (III/2) |
5,5 mm
|
| Bemessungsisolationsspannung (II/2) |
1000 V
|
| Bemessungsstoßspannung (II/2) |
6 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) |
5,5 mm
|
| Mindestwert der Kriechstrecke (II/2) |
5,5 mm
|
Verpackungsangaben
| Verpackungsart |
verpackt im Karton |
