Produktbeschreibung

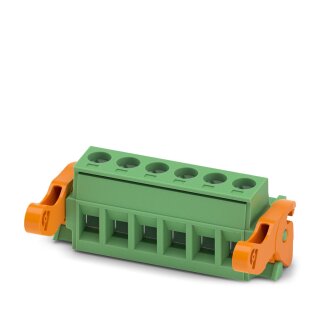

Der Leiterplattenstecker MSTB 2,5/6-ST-5,08-LR ist ein 6-poliger Stecker aus der COMBICON-Serie von Phoenix Contact für die Anschaltung von Leiterplatten und Modulen. Der Stecker ist für einen Nennstrom von 12 A und eine Bemessungsspannung von 320 V (Kategorie III/2) ausgelegt und verträgt Leiterquerschnitte von 0,2 bis 2,5 mm² sowohl in starrer als auch in flexibler Ausführung. Das Rastermaß von 5,08 mm ermöglicht kompakte Anordnungen mehrerer Stecker nebeneinander auf der Leiterplatte. Der Schraubanschluss mit Zughülse bietet sichere, lötfreie Verdrahtung, während die Lock-and-Release-Verriegelung mit Auswurfhebel ein vibrationsfreies Verbinden und schnelles Trennen ermöglicht.
Anwendungsbereiche
Typische Einsatzfelder sind die Anschaltung von Signalverarbeitungsmodulen in SPS-Schaltschränken, die Verdrahtung von Dezentralisiert-peripherie in Automatisierungsanlagen sowie die Modulanbindung in Regelkreisen der Verfahrenstechnik.
Vorteile gegenüber Alternativen
Im Unterschied zu Push-in-Lösungen bietet der Schraubanschluss mit Zughülse höhere Zugentlastung und ist in Vibrations-umgebungen vorzuziehen. Die Umgebungstemperatur reicht von -40 °C (Lagerung) bis +70 °C (Lagerung) und bei Montage bis +100 °C, was auch tropische und kalte Industriestandorte abdeckt. Passendes Steckerelement und Zubehör sind über die COMBICON-Familie verfügbar.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,5765 kg
|
| Artikelgewicht: |
0,0115 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,80 × 10,20 × 9,80 cm |
Technische Daten
Artikeleigenschaften
| Produkttyp |
Leiterplattenstecker |
| Produktfamilie |
MSTB 2,5/..-ST-LR |
| Produktlinie |
COMBICON Connectors M |
| Bauform |
Standard |
| Polzahl |
6 |
| Rastermaß |
5,08 mm
|
| Anzahl der Anschlüsse |
6 |
| Anzahl der Reihen |
1 |
| Anzahl der Potenziale |
6 |
| Befestigungstyp |
Lock & Release Auswurfhebel |
Elektrische Eigenschaften
| Nennstrom I_N |
12 A
|
| Nennspannung U_N |
320 V
|
| Bemessungsspannung (III/3) |
250 V
|
| Bemessungsstoßspannung (III/3) |
4 kV
|
| Bemessungsspannung (III/2) |
320 V
|
| Bemessungsstoßspannung (III/2) |
4 kV
|
| Bemessungsspannung (II/2) |
630 V
|
| Bemessungsstoßspannung (II/2) |
4 kV
|
Anschlussdaten
| Bauform |
Standard |
| Steckverbindersystem |
COMBICON MSTB 2,5 |
| Nennquerschnitt |
2,5 mm² |
| Kontaktart |
Buchse |
| Verriegelungsart |
Lock-and-Release-Verriegelung |
| Befestigungstyp |
Lock & Release Auswurfhebel |
| Anschlussart |
Schraubanschluss mit Zughülse |
| Anschlussrichtung Leiter/Platine |
0 ° |
| Leiterquerschnitt starr |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG |
24 ... 12 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse |
0,25 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr |
0,2 mm² ... 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel |
0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse |
0,25 mm² ... 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse |
0,5 mm² ... 1,5 mm² |
| Lehrdorn a x b / Durchmesser |
2,8 mm x 2,0 mm / 2,4 mm |
| Abisolierlänge |
7 mm
|
| Antriebsform Schraubenkopf |
Längsschlitz (L) |
| Anzugsdrehmoment |
0,5 Nm ... 0,6 Nm |
| empfohlene Crimpzange |
1212034 CRIMPFOX 6 |
| empfohlene Crimpzange (2) |
1212034 CRIMPFOX 6 |
Materialangaben
| Hinweis |
WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt |
Cu-Legierung |
| Oberflächenbeschaffenheit |
schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) |
Zinn (5 µm - 7 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) |
Zinn (5 µm - 7 µm Sn) |
| Farbe (Gehäuse) |
grün (6021) |
| Isolierstoff |
PA |
| Isolierstoffgruppe |
I |
| CTI nach IEC 60112 |
600 |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 |
850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 |
775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 |
125 °C |
Maße
| Rastermaß |
5,08 mm
|
| Breite [w] |
39,6 mm
|
| Höhe [h] |
15 mm
|
| Länge [l] |
29,3 mm
|
Hinweise
| Hinweis zum Betrieb |
COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) |
30 % ... 70 % |
| Umgebungstemperatur (Montage) |
-5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
Elektrische Prüfungen
| Prüfspezifikation |
DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe |
I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) |
CTI 600 |
| Bemessungsisolationsspannung (III/3) |
250 V
|
| Bemessungsstoßspannung (III/3) |
4 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) |
3 mm
|
| Mindestwert der Kriechstrecke (III/3) |
3,2 mm
|
| Bemessungsisolationsspannung (III/2) |
320 V
|
| Bemessungsstoßspannung (III/2) |
4 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) |
3 mm
|
| Mindestwert der Kriechstrecke (III/2) |
3 mm
|
| Bemessungsisolationsspannung (II/2) |
630 V
|
| Bemessungsstoßspannung (II/2) |
4 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) |
3 mm
|
| Mindestwert der Kriechstrecke (II/2) |
3,2 mm
|
Verpackungsangaben
| Verpackungsart |
verpackt im Karton |
