Produktbeschreibung

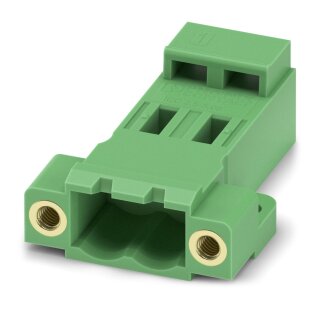

Der Leiterplattenstecker ICC 2,5/ 2-STZFD ist ein zweipoliger Steckverbinder aus der COMBICON MSTB 2,5 Familie von Phoenix Contact. Der Stecker verfügt über einen Nennquerschnitt von 2,5 mm² und einen Nennstrom von 12 A bei einer Bemessungsspannung (III/2) von 320 V. Das Rastermaß beträgt 5,08 mm und die invertierte Bauform mit Direktmontage ermöglicht eine platzsparende Integration. Die Crimpanschlüsse akzeptieren flexible Leiterquerschnitte von 0,5 bis 2,5 mm², wobei für 12-A-Belastung Stiftkontakte ICC-MT 1,5-2,5 zu verwenden sind. Die Schraubverriegelung mit PA-Isolierstoff (Isolierstoffgruppe I) und das Anzugsdrehmoment von 0,3 Nm gewährleisten eine sichere mechanische Verbindung.
Anwendungsbereiche
Typische Anwendungen sind die Absicherung und Signalverteilung in kompakten Schaltschränken, die Verdrahtung von Steuerstromkreisen in Verpackungsmaschinen sowie die Anbindung von Sensoren und Stellgliedern in Automatisierungsanlagen. Der grüne Stecker mit Schraubflansch-Befestigung ist für die Direktmontage auf Leiterplatten vorbereitet und reduziert Verdrahtungsaufwand durch vorgefertigte Crimpkontakte. Die Bemessungsstoßspannung von 4 kV (III/2) bietet zusätzliche Robustheit gegen Spannungsspitzen in industriellen Umgebungen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1225 kg
|
| Artikelgewicht: |
0,0025 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,70 × 11,30 × 5,60 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC002638 |
| Produkttyp |
Leiterplattenstecker |
| Produktfamilie |
ICC 2,5/..-STZFD |
| Produktlinie |
COMBICON Connectors M |
| Bauform |
Invertiert+Direktmontage |
| Polzahl |
2 |
| Rastermaß |
5,08 mm
|
| Anzahl der Anschlüsse |
2 |
| Anzahl der Reihen |
1 |
| Anzahl der Potenziale |
2 |
| Befestigungstyp |
Schraubflansch |
Elektrische Eigenschaften
| Nennstrom I_N |
12 A
|
| Nennspannung U_N |
320 V
|
| Bemessungsspannung (III/3) |
250 V
|
| Bemessungsstoßspannung (III/3) |
4 kV
|
| Bemessungsspannung (III/2) |
320 V
|
| Bemessungsstoßspannung (III/2) |
4 kV
|
| Bemessungsspannung (II/2) |
630 V
|
| Bemessungsstoßspannung (II/2) |
4 kV
|
Anschlussdaten
| Bauform |
Invertiert |
| Steckverbindersystem |
COMBICON MSTB 2,5 |
| Nennquerschnitt |
2,5 mm² |
| Kontaktart |
Stift |
| Verriegelungsart |
Schraubverriegelung |
| Befestigungstyp |
Schraubflansch |
| Anzugsdrehmoment |
0,3 Nm |
| Anschlussart |
Crimpanschluss |
| Anschlussrichtung Leiter/Platine |
0 ° |
| Leiterquerschnitt flexibel |
0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG |
20 ... 14 |
Materialangaben
| Farbe (Gehäuse) |
grün (6021) |
| Isolierstoff |
PA |
| Isolierstoffgruppe |
I |
| CTI nach IEC 60112 |
600 |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 |
850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 |
775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 |
125 °C |
Maße
| Rastermaß |
5,08 mm
|
| Breite [w] |
20,08 mm
|
| Höhe [h] |
10,6 mm
|
| Länge [l] |
28,1 mm
|
Montage
Hinweise
| Hinweis zum Betrieb |
COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
Umwelt- und Lebensdauerbedingungen
| Relative Luftfeuchte (Lagerung/Transport) |
30 % ... 70 % |
Elektrische Prüfungen
| Isolierstoffgruppe |
I |
| Bemessungsisolationsspannung (III/3) |
250 V
|
| Bemessungsstoßspannung (III/3) |
4 kV
|
| Bemessungsisolationsspannung (III/2) |
320 V
|
| Bemessungsstoßspannung (III/2) |
4 kV
|
| Bemessungsisolationsspannung (II/2) |
630 V
|
| Bemessungsstoßspannung (II/2) |
4 kV
|
Verpackungsangaben
| Verpackungsart |
verpackt im Karton |
