Produktbeschreibung

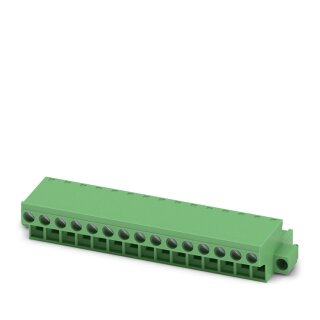

Der Leiterplattenstecker FRONT-MSTB 2,5/15-STF ist ein Frontschraubanschluss-Stecker aus der COMBICON-Baureihe mit 15 poligen Buchsenkontakten. Der Stecker hat einen Nennquerschnitt von 2,5 mm², einen Bemessungsstrom von 12 A und eine Bemessungsspannung von 320 V (Kategorie III/2). Das 5-mm-Rastermaß ermöglicht dichte Belegung, die Breite beträgt 84,8 mm bei 15 mm Höhe. Kontaktoberfläche ist Zinn, der Durchgangswiderstand liegt bei 1,5 mOhm. Der Frontschraubanschluss mit L-Längsschlitz und Anzugsdrehmoment 0,3 Nm akzeptiert Leiterquerschnitte von 0,34 bis 2,5 mm² starr. Die Schraubverriegelung sichert die Verbindung gegen unbeabsichtigtes Trennen.
Anwendungsbereiche
Typische Einsatzfelder sind die Schnittstellen von Steuerungsverteilern zu Maschinen, etwa für Mess- und Steuerleitungen in Verpackungsmaschinen oder die Verdrahtung zwischen Schaltschrank und dezentralen Steuerungspulten in Produktionsanlagen. Der 25er Steckspielbetrieb nach DIN EN 60512-9-1 qualifiziert den Stecker für wiederholte Anschlusszyklen in Service und Wartung. Abweichungen zu ähnlichen Varianten bestehen in der Polzahl: während die FRONT-MSTB 2,5/8-STF nur acht Kontakte bietet, deckt die 15er-Variante komplexere Steuersignale ab, ohne mehrere kleinere Stecker parallel zu benötigen. Montage erfolgt auf Hutschiene über den Schraubflansch, grüne Farbcodierung erleichtert die optische Zuordnung in mehrsprachigen Anlagen.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
2,3645 kg
|
| Artikelgewicht: |
0,0473 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
28,40 × 14,10 × 10,10 cm |
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC002638 |
| Produkttyp |
Leiterplattenstecker |
| Produktfamilie |
FRONT-MSTB 2,5/..-STF |
| Produktlinie |
COMBICON Connectors M |
| Bauform |
Standard |
| Polzahl |
15 |
| Rastermaß |
5 mm
|
| Anzahl der Anschlüsse |
15 |
| Anzahl der Reihen |
1 |
| Anzahl der Potenziale |
15 |
| Befestigungstyp |
Schraubflansch |
Elektrische Eigenschaften
| Nennstrom I_N |
12 A
|
| Nennspannung U_N |
320 V
|
| Durchgangswiderstand |
1,5 mOhm |
| Bemessungsspannung (III/3) |
250 V
|
| Bemessungsstoßspannung (III/3) |
4 kV
|
| Bemessungsspannung (III/2) |
320 V
|
| Bemessungsstoßspannung (III/2) |
4 kV
|
| Bemessungsspannung (II/2) |
630 V
|
| Bemessungsstoßspannung (II/2) |
4 kV
|
Anschlussdaten
| Bauform |
Standard |
| Steckverbindersystem |
COMBICON MSTB 2,5 |
| Nennquerschnitt |
2,5 mm² |
| Kontaktart |
Buchse |
| Verriegelungsart |
Schraubverriegelung |
| Befestigungstyp |
Schraubflansch |
| Anzugsdrehmoment |
0,3 Nm |
| Anschlussart |
Frontschraubanschluss |
| Anschlussrichtung Leiter/Platine |
0 ° |
| Leiterquerschnitt starr |
0,34 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG |
24 ... 12 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse |
0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse |
0,25 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr |
0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel |
0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse |
0,25 mm² ... 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse |
0,5 mm² ... 1 mm² |
| Lehrdorn a x b / Durchmesser |
2,8 mm x 2,0 mm / 2,4 mm |
| Abisolierlänge |
10 mm
|
| Antriebsform Schraubenkopf |
Längsschlitz (L) |
| Anzugsdrehmoment (2) |
0,5 Nm ... 0,6 Nm |
| empfohlene Crimpzange |
1212034 CRIMPFOX 6 |
| empfohlene Crimpzange (2) |
1212034 CRIMPFOX 6 |
Materialangaben
| Hinweis |
WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt |
Cu-Legierung |
| Oberflächenbeschaffenheit |
schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) |
Zinn (4 µm - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) |
Zinn (4 µm - 8 µm Sn) |
| Farbe (Gehäuse) |
grün (6021) |
| Isolierstoff |
PA |
| Isolierstoffgruppe |
I |
| CTI nach IEC 60112 |
600 |
| Brennbarkeitsklasse nach UL 94 |
V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 |
850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 |
775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 |
125 °C |
Maße
| Rastermaß |
5 mm
|
| Breite [w] |
84,8 mm
|
| Höhe [h] |
15 mm
|
| Länge [l] |
27,2 mm
|
Montage
Hinweise
| Hinweis zum Betrieb |
COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
Mechanische Prüfungen
| Prüfspezifikation |
DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis |
Prüfung bestanden |
| Prüfspezifikation (2) |
DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert |
0,2 mm² / starr / > 10 N |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert (2) |
0,34 mm² / flexibel / > 15 N |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert (3) |
2,5 mm² / starr / > 50 N |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert (4) |
2,5 mm² / flexibel / > 50 N |
| Prüfspezifikation (3) |
DIN EN 60512-13-2:2006-11 |
| Ergebnis (2) |
Prüfung bestanden |
| Anzahl der Zyklen |
25 |
| Steckkraft je Pol ca. |
8 N |
| Ziehkraft je Pol ca. |
6 N |
| Prüfspezifikation (4) |
DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prüfspezifikation (5) |
DIN EN 60068-2-70:1996-07 |
| Ergebnis (3) |
Prüfung bestanden |
| Prüfspezifikation (6) |
DIN EN 60512-13-5:2006-11 |
| Ergebnis (4) |
Prüfung bestanden |
| Prüfspezifikation (7) |
DIN EN 60512-1-1:2003-01 |
| Ergebnis (5) |
Prüfung bestanden |
| Prüfspezifikation (8) |
DIN EN 60512-1-2:2003-01 |
| Ergebnis (6) |
Prüfung bestanden |
Umwelt- und Lebensdauerbedingungen
| Prüfspezifikation |
DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Stehstoßspannung auf Meereshöhe |
4,8 kV
|
| Durchgangswiderstand R_1 |
1,5 mOhm |
| Durchgangswiderstand R_2 |
1,6 mOhm |
| Steckzyklen |
25 |
| Prüfspezifikation (2) |
DIN EN ISO 6988:1997-03 |
| Korrosionsbeanspruchung |
0,2 dm^3 SO_2 auf 300 dm^3/40 °C/1 Zyklus |
| Wärmebeanspruchung |
100 °C/168 h |
| Stehwechselspannung |
2,21 kV
|
| Prüfspezifikation (3) |
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz |
10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit |
1 Oktave/min |
| Amplitude |
0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung |
5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse |
2,5 h
|
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Prüfspezifikation (4) |
DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform |
Halbsinusförmig |
| Beschleunigung (2) |
30 g
|
| Schockdauer |
18 ms
|
| Prüfrichtungen (2) |
X-, Y- und Z-Achse (pos. und neg.) |
| Beschleunigung (3) |
30 g
|
| Schockdauer (2) |
18 ms
|
| Prüfrichtungen (3) |
X-, Y- und Z-Achse (pos. und neg.) |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) |
30 % ... 70 % |
| Umgebungstemperatur (Montage) |
-5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
Elektrische Prüfungen
| Prüfspezifikation |
DIN EN 60512-5-1:2003-01 |
| Geprüfte Polzahl |
24 |
| Prüfspezifikation (2) |
DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole |
> 5 MOhm |
| Prüfspezifikation (3) |
DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe |
I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) |
CTI 600 |
| Bemessungsisolationsspannung (III/3) |
250 V
|
| Bemessungsstoßspannung (III/3) |
4 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) |
3 mm
|
| Mindestwert der Kriechstrecke (III/3) |
3,2 mm
|
| Bemessungsisolationsspannung (III/2) |
320 V
|
| Bemessungsstoßspannung (III/2) |
4 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) |
3 mm
|
| Mindestwert der Kriechstrecke (III/2) |
3 mm
|
| Bemessungsisolationsspannung (II/2) |
630 V
|
| Bemessungsstoßspannung (II/2) |
4 kV
|
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) |
3 mm
|
| Mindestwert der Kriechstrecke (II/2) |
3,2 mm
|
Verpackungsangaben
| Verpackungsart |
verpackt im Karton |
