Produktbeschreibung

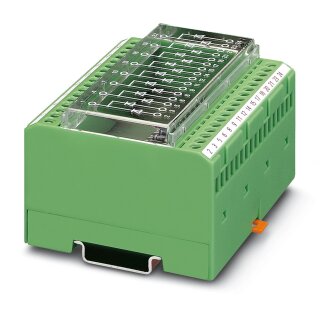

Das Lampenprüfmodul EMG 90-DIO 16E/LP ist ein Diodenbaustein mit 16 Dioden des Typs 1N4007, je zwei Dioden mit gemeinsamer Kathode in 8-paariger Ausführung zur einzelnen Beschaltung. Das Modul hat eine Breite von 90 mm, eine Höhe von 75 mm und eine Tiefe von 55 mm. Der Schraubanschluss M3 ermöglicht die Verbindung mit starren Leiterquerschnitten von 0,2 bis 4 mm² oder flexiblen Querschnitten von 0,2 bis 2,5 mm² (AWG 24 bis 12). Die Abisolierlänge beträgt 8 mm. Die maximale Betriebsspannung liegt bei 250 V AC, der Verschmutzungsgrad ist Klasse 2. Das Modul wird per Tragschienenmontage befestigt und lässt sich ohne Abstand anreihbar montieren; die Einbaulage ist beliebig.
Anwendungsbereiche
Typische Einsatzfelder sind die Lampenprüfung und Signalverfolgung in Steuerungsverteilern und die Beschaltung von Eingängen in Prüf- und Testschaltungen. Ein weiteres Anwendungsfeld ist die Überwachung von Signalzuständen bei der Inbetriebnahme und Fehlersuche in Automatisierungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu freiverdrahteten Diodenbeschaltungen bietet das Modul eine kompakte, platzsparende Lösung mit genormter Montage gemäß DIN EN 50178 und reduzierter Fehlerverdrahtung. Das Modul ist CE-konform und erfüllt zusätzlich die Anforderung EN 61326. Die Betriebstemperatur reicht von -20 bis 50 °C, Lagerung und Transport von -40 bis 70 °C. Die grüne Gehäusefarbe (RAL 6021) ermöglicht eine gute optische Erkennbarkeit im Schaltschrank.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1497 kg
|
| Artikelgewicht: |
0,1497 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,50 × 26,80 × 11,40 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000683 |
| Produkttyp |
Lampenprüfmodul |
| Verschmutzungsgrad |
2 |
Eingangsdaten
| Beschreibung des Eingangs |
16 Dioden, jeweils 2 Dioden mit gemeinsamer Kathode. Ausführung: 8-paarig, zur einzelnen Beschaltung |
| Diodentyp |
1 N 4007 |
| Betriebsspannung maximal U_max |
250 V AC |
| Spitzensperrspannung je Diode |
1300 V
|
| Sperrstrom je Diode |
<= 5 µA |
| Durchlassspannung je Diode |
ca. 0,8 V |
| Durchlassstrom je Diode |
0,7 A (bei Einzelbelastung) |
| Durchlassstrom je Diode (2) |
0,4 A (bei gleichzeitiger Belastung) |
Anschlussdaten
| Anschlussart |
Schraubanschluss |
| Abisolierlänge |
8 mm
|
| Schraubengewinde |
M3 |
| Leiterquerschnitt starr |
0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel |
0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG |
24 ... 12 |
Maße
| Breite |
90 mm
|
| Höhe |
75 mm
|
| Tiefe |
55 mm
|
Materialangaben
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-20 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 70 °C |
Zulassungen
| Zertifikat |
CE-konform |
| Hinweis |
zusätzlich EN 61326 |
Normen und Bestimmungen
| Normen/Bestimmungen |
DIN EN 50178 |
Montage
| Montageart |
Tragschienenmontage |
| Montagehinweis |
anreihbar ohne Abstand |
| Einbaulage |
beliebig |
