Produktbeschreibung

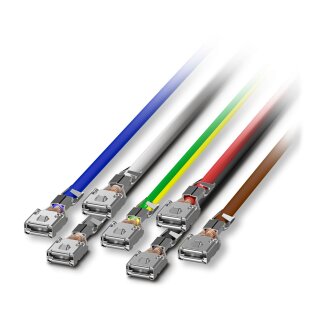

Das CHARX connect modular Kabel-Set ist ein Zubehörteil der Generation 2 für die Verbindung von Infrastruktur-Ladesteckdosen nach Typ 2 und IEC 62196-2. Es ist ausschließlich kompatibel mit dem CHARX connect modular Gen 2 Portfolio von Phoenix Contact und arbeitet nach dem Ladestandard Typ 2 im Mode 3, Case B. Das Kabel-Set ist für Ladeleistungen bis 16,63 kW (20 A, 3-phasig AC) ausgelegt und wird bei typischer Betriebsspannung von 400 V AC mit Bemessungsspannung 480 V AC und Bemessungsstrom 20 A AC betrieben. Der Leitungsaufbau besteht aus fünf Adern à 2,5 mm² und zwei Adern à 0,5 mm² für die 5-polige Anschlussstruktur (L1, L2, L3, N, PE) in Einzeladern-Ausführung. Die Länge beträgt 0,3 m mit einseitiger Flachsteckhülse und steckbarem, trenbbarem Anschluss.
Anwendungsbereiche
Typische Einsatzfelder sind die Verbindung von Ladestationen in Firmenflotten, Logistikzentren und öffentlichen Ladeinfrastrukturen. Auch in Ladelösungen für Verkehrsflotten und Parkplatzanlagen mit AC-Mehrphasen-Versorgung kommt das Set zum Einsatz.
Vorteile gegenüber Alternativen
Im Unterschied zu festverlegten Kabeln ermöglicht die Steckmontage mit trennbarem Anschluss schnelle Wartungs- und Austauscharbeiten ohne Verdrahtungsaufwand. Das Kabel-Set ist AFIR-konform nach EU 2025/656 und erfüllt die Anforderungen moderner Elektromobilitäts-Infrastruktur. Der Temperaturbereich liegt bei -30 °C bis +50 °C im Betrieb und -40 °C bis +80 °C bei Lagerung.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0550 kg
|
| Artikelgewicht: |
0,0550 kg
|
Technische Daten
Artikeleigenschaften
| Produkttyp |
Kabel-Set für Infrastruktur-Ladedose |
| Produktfamilie |
CHARX connect modular |
| Ausführung |
Gen 2 |
| Ausführung (2) |
Zubehör |
| Ausstattung |
mit Flachsteckhülse einseitig |
| Kompatibilität |
kompatibel zum CHARX connect modular Gen 2 Produktportfolio |
| Ladestandard |
Typ 2 |
| Lademodus |
Mode 3, Case B |
Elektrische Eigenschaften
| Art des Ladestroms |
AC 3-phasig |
| Ladestrom |
20 A AC (3-phasig) |
| Ladeleistung |
16,63 kW (3-phasig) |
| Ladeleistungsklasse |
11 kW (20 A, 3-phasig) |
| Betriebsspannung |
typ. 400 V AC |
| Hinweis zur Anschlussart |
Steckbarer Anschluss, trennbar |
| Anzahl |
5 (L1, L2, L3, N, PE) |
| Bemessungsspannung |
480 V AC |
| Bemessungsstrom |
20 A AC |
| Hinweis zur Anschlussart (2) |
Steckbarer Anschluss, trennbar |
| Anzahl (2) |
2 (CP, PP) |
| Bemessungsspannung (2) |
30 V AC |
| Bemessungsstrom (2) |
2 A
|
Materialangaben
| Material (Kontaktoberfläche) |
Silber |
Kabel / Leitung
| Leitungslänge |
0,3 m
|
| Leitungsart |
Einzeladern |
| Leitungsaufbau |
5 x 2,5 mm² + 2 x 0,5 mm² |
| Leitungslänge (2) |
0,3 m
|
| Leitungsaufbau (2) |
5 x 2,5 mm² |
| Leitungslänge (3) |
0,3 m
|
| Leitungsaufbau (3) |
2 x 0,5 mm² |
Mechanische Eigenschaften
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-30 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 80 °C |
| Höhenlage |
5000 m (über dem Meeresspiegel) |
Normen und Bestimmungen
| Normen/Bestimmungen |
IEC 62196-2 |
| Hinweis |
AFIR - EU 2025/656 konform |
Montage
| Montageart Kabel-Set |
Steckmontage |
