Produktbeschreibung

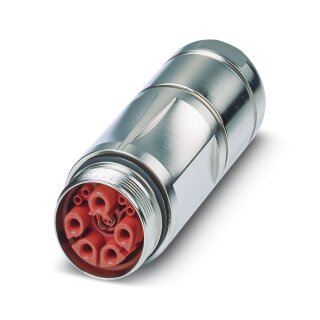

Der M40 Kupplungssteckverbinder SB-8ESCD8A9L34S ist ein geschirmter Hybrid-Rundsteckverbinder mit Buchsenkontakten und Crimpanschluss für kabelseitige Anwendungen. Die Polbelegung umfasst drei separate Kontaktgruppen: 4 Leistungskontakte, 4 zusätzliche Kontakte und 4 Kontakte für Niederspannung sowie eine separate Schutzleiterverbindung PE. Der Steckverbinder ist CAT5-kodiert für Datenübertragung mit bis zu 100 MBit/s und erfüllt den Berührungsschutz nach IEC 61984. Kabeldurchmesser von 20,5 bis 26,5 mm werden unterstützt, wobei Crimpkontakte in drei verschiedenen Durchmessern (0,8 mm, 1 mm und 3,6 mm) separat bestellt werden. Die Ausführung ermöglicht sowohl Standard- als auch SPEEDCON-Verriegelung. Typische
Anwendungsbereiche
Einsatzbereiche sind Hybrid-Steckverbindungssysteme in Windkraftanlagen, wo gleichzeitig Strom und Signale übertragen werden, sowie Maschinenbau-Anwendungen mit gemischten Spannungsebenen und Datenkommunikation. Ein weiteres Anwendungsfeld liegt in modularen Steuerungssystemen für mobile Arbeitsmaschinen, die eine kompakte Lösung für mehrere Schnittstellen benötigen. Der geschirmte Aufbau reduziert EMV-Störeinflüsse bei Datenübertragung in elektromagnetisch belasteter Umgebung. Beachten Sie, dass die Steckverbinder nicht unter Last gesteckt oder getrennt werden dürfen. Die Kontaktgruppen ermöglichen flexible Konfigurationen: nutzen Sie alle drei Leistungsgruppen oder reduzieren Sie auf die benötigte Polanzahl für Ihre spezifische Anwendung.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,4786 kg
|
| Artikelgewicht: |
0,4786 kg
|
| Fertigungsartikel: |
Fertigung nach Bestellung - Artikel wird für Sie produziert und kann nicht storniert oder zurückgegeben werden. |
Technische Daten
Hinweise
| ETIM 9.0 |
EC002635 |
| Bestellhinweis: |
Crimpkontakte, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 3,6 mm, separat bestellen |
| Sicherheitshinweis |
WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben. |
| Sicherheitshinweis (2) |
• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich. |
| Sicherheitshinweis (3) |
• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist. |
| Sicherheitshinweis (4) |
• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet. |
| Sicherheitshinweis (5) |
• Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen. |
| Sicherheitshinweis (6) |
• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden. |
| Sicherheitshinweis (7) |
• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten). |
| Sicherheitshinweis (8) |
• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender. |
| Sicherheitshinweis (9) |
• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden |
| Sicherheitshinweis (10) |
• Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 |
| Sicherheitshinweis (11) |
• Beachten Sie die zugehörigen technischen Daten. Die Angaben finden Sie an diesen Stellen: o Auf dem Produkt o Auf dem Verpackungsetikett o In der mitgelieferten Dokumentation o Im Web unter phoenixcontact.com/products bei dem Produkt |
| Sicherheitshinweis (12) |
• Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug |
| Sicherheitshinweis (13) |
• Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten. |
| Sicherheitshinweis (14) |
• Verschließen Sie nicht gesteckte Steckverbinder mit einer Schutzkappe. Das passende Zubehör ist im Zubehörbereich des Artikels im Web unter phoenixcontact.com/products bei dem Produkt zu finden |
| Sicherheitshinweis (15) |
• Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand. |
| Sicherheitshinweis (16) |
• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt. |
| Sicherheitshinweis (17) |
• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren. |
| Sicherheitshinweis (18) |
• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich. |
Artikeleigenschaften
| Produkttyp |
Rundsteckverbinder (kabelseitig) |
Steckverbinder
| Bauform Kopf |
Buchse |
| Berührungsschutz |
IEC 61984 |
| Datenrate |
100 MBit/s |
| Kodierung |
CAT5, Kodierung 2 |
| Anschlussart |
Crimpanschluss |
| Kontaktausführung |
Buchse |
| Anwendung |
Hybrid |
| Polzahl |
13 |
| Steckgesicht |
4+4+4+PE / 3+N+PE |
| Aufstellhöhe |
2000 m (4000 m bei 300 V Systemspannung nach DIN EN 60664-1) |
| Anzahl (Leistungskontakte) |
5 |
| Kontaktdurchmesser (Leistungskontakte) |
3,6 mm
|
| Litzen Querschnitt min. (Leistungskontakte) |
2,5 mm² |
| Litzen Querschnitt max. (Leistungskontakte) |
16 mm² |
| Bemessungsstrom Kontakt (Leistungskontakte) |
70 A (bei max. Anschlussquerschnitt) |
| Bemessungsspannung Kontakt (Leistungskontakte) |
630 V AC (Überspannungskategorie III/3) |
| Bemessungsspannung Kontakt (Leistungskontakte) (2) |
850 V DC (Überspannungskategorie II/3) |
| Bemessungsstoßspannung |
6 kV
|
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Anzahl (Datenkontakte) |
4 |
| Kontaktdurchmesser (Datenkontakte) |
0,8 mm
|
| Litzen Querschnitt max. (Datenkontakte) |
0,5 mm² |
| Bemessungsstrom Kontakt (Datenkontakte) |
3,6 A (bei max. Anschlussquerschnitt) |
| Bemessungsspannung Kontakt (Datenkontakte) |
50 V (Kontakt 5 ... 8) |
| Bemessungsstoßspannung (2) |
1,5 kV
|
| Überspannungskategorie (2) |
II, III |
| Verschmutzungsgrad (2) |
3 |
| Anzahl (Kontaktgruppe 3) |
4 |
| Kontaktdurchmesser (Kontaktgruppe 3) |
1 mm
|
| Litzen Querschnitt max. (Kontaktgruppe 3) |
1,5 mm² |
| Bemessungsstrom Kontakt (Kontaktgruppe 3) |
8 A (bei max. Anschlussquerschnitt) |
| Bemessungsspannung Kontakt (Kontaktgruppe 3) |
500 V AC/DC (Kontakt 1 ... 4) |
| Bemessungsstoßspannung (3) |
6 kV
|
| Überspannungskategorie (3) |
III |
| Verschmutzungsgrad (3) |
3 |
| Ausführung |
Kupplungsgehäuse |
| Gewindeart |
M40 |
| Bauform |
gerade lang |
| Verriegelungsart |
für Standard- und SPEEDCON-Verriegelung |
| Pg-Verschraubung |
ohne |
| Material Gehäuse |
Drehteile: Kupfer-Zink Legierung (CuZn), Druckgussteile: Zink (GD-Zn) |
| Material Verschraubung |
CuZn |
| Schutzart (gesteckt) |
IP68/IP69K |
| Leitungsaußendurchmesser |
20,5 mm ... 26,5 mm |
| Material Dichtung |
FKM |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 115 °C (siehe Derating-Kurve) |
Es gibt noch keine Bewertungen.
