Produktbeschreibung

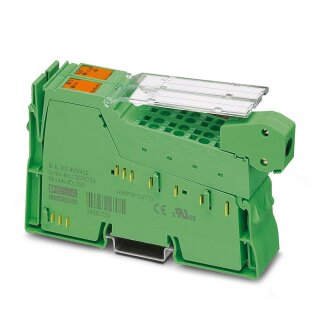

Das Kommunikationsmodul IB IL RS 485/422-PAC ist ein Inline-I/O-Komponente für die serielle Datenübertragung nach RS-485 und RS-422 Standard. Das Modul ermöglicht die Kommunikation über PCP im Prozessdatenbetrieb mit 1 Wort oder im erweiterten Betriebsmodus mit 2 Worten über den Lokalbus mit 500 kBit/s. Die Versorgung erfolgt über einen Potenzialrangierer mit 7,5 V DC, die typische Stromaufnahme liegt bei 170 mA bei einer maximalen Verlustleistung von 2 W. Die Übertragungsgeschwindigkeit variiert zwischen 110 Bit/s und 38.400 Bit/s und passt sich damit verschiedenen Feldbus-Anforderungen an. Das Modul erfüllt die Überspannungskategorie II nach IEC 60664-1 mit hohen Prüfspannungen von 500 V AC zwischen den Schnittstellen und Funktionserde.
Anwendungsbereiche
Typische Einsatzfelder sind die Vernetzung von dezentralen I/O-Modulen in Schaltschränken über serielle Feldbusse sowie die Anbindung von Sensor-Aktor-Knoten in verteilten Steuerungssystemen. Eine häufige Anwendung liegt in der Verdrahtung von Photovoltaik-Wechselrichtern mit dezentralen Sensormodulen über lange Leitungen, da RS-485 galvanische Trennung und hohe Störfestigkeit bietet. Das Inline-Design mit modularer Bauform (24,4 × 135 × 71,5 mm) erlaubt kompakte Platzierung auf DIN-Schienen. Der Lieferumfang enthält bereits Inline-Stecker und Beschriftungsfelder für die Feldverdrahtung.
Vorteile gegenüber Alternativen
Im Unterschied zu dezentralen Feldbuskopplern mit dediziertem Stromverbrauch ermöglicht dieses Modul die einfache Integration in bestehende PCP-Systeme ohne Neuverkabelung.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1501 kg
|
| Artikelgewicht: |
0,1501 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,70 × 8,20 × 6,50 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC001604 |
| Breite |
24,4 mm
|
| Höhe |
135 mm
|
| Tiefe |
71,5 mm
|
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
Schnittstellen
| Anzahl Schnittstellen |
2 |
| Anschlussart |
Inline-Datenrangierer |
| Übertragungsgeschwindigkeit |
500 kBit/s |
| Anzahl Schnittstellen (2) |
1 (alternativ betreibbar) |
| Anschlussart (2) |
Zugfederanschluss |
| Hinweis zur Anschlussart |
Verwenden Sie geschirmte Leitungen. |
| Übertragungsgeschwindigkeit (2) |
110 Bit/s ... 38400 Bit/s (parametrierbar) |
| Übertragungsphysik |
Kupfer |
| Unterstützte Protokolle |
Transparent, Ende-Ende, XON/XOFF, Wechselpuffer, 3964R, Modbus/RTU, Modbus/ASCII |
| Abschlusswiderstand |
typ. 120 Ohm (aktiv, integriert) |
| Datenbits |
7 oder 8 |
| Stoppbits |
1 oder 2 |
| Eingangspuffer |
4 kByte |
| Ausgangspuffer |
1 kByte |
Systemeigenschaften
| ID-Code (dez) |
220 |
| ID-Code (hex) |
DC |
| Längencode (hex) |
01 |
| Längencode (dez) |
01 |
| Prozessdatenkanal |
16 Bit |
| Eingabeadressraum |
2 Byte |
| Ausgabeadressraum |
2 Byte |
| Registerlänge |
6 Byte |
| Bedarf an Parameterdaten |
27 Byte |
| Bedarf an Konfigurationsdaten |
5 Byte |
Artikeleigenschaften
| Produkttyp |
I/O-Komponente |
| Produktfamilie |
Inline |
| Bauform |
modular |
| Lieferumfang |
inklusive Inline-Steckern und Beschriftungsfeldern |
| Betriebsart |
Prozessdatenbetrieb mit 1 Wort, PCP mit 2 Worten |
| Besondere Eigenschaften |
Kommunikation über PCP |
| Überspannungskategorie |
II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad |
2 (IEC 60664-1, EN 60664-1) |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung |
2 W
|
| Versorgungsspannung |
7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme |
max. 260 mA (alle Anschlüsse der seriellen Schnittstelle kurzgeschlossen) |
| Stromaufnahme (2) |
typ. 170 mA |
| Prüfspannung: RS-485/422-Schnittstelle / 7,5-V-Versorgung (Buslogik) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: RS-485/422-Schnittstelle / 24-V-Versorgung (Peripherie) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: RS-485/422-Schnittstelle / Funktionserde |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / Funktionserde |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde |
500 V AC, 50 Hz, 1 min |
Anschlussdaten
| Benennung Anschluss |
Inline-Anschlussstecker |
| Anschlussart |
Zugfederanschluss |
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
| Abisolierlänge |
8 mm
|
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-25 °C ... 55 °C |
| Schutzart |
IP20 |
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (keine Betauung) |
Normen und Bestimmungen
| Schutzklasse |
III (IEC 61140, EN 61140, VDE 0140-1) |
Montage
| Montageart |
Tragschienenmontage |
