Produktbeschreibung

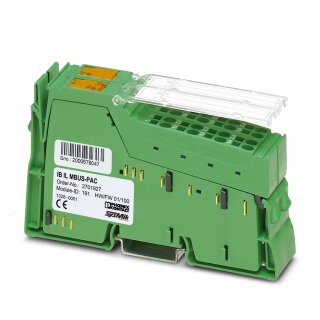

Das Kommunikationsmodul IB IL MBUS-PAC ist ein M-Bus-Master-Gerät in modularer Inline-Bauform von Phoenix Contact. Es ermöglicht den Anschluss von bis zu 250 M-Bus-Geräten und unterstützt Übertragungsgeschwindigkeiten zwischen 300 und 19200 Baud. Die Versorgungsspannung beträgt 24 V DC (Bereich 19,2 bis 30 V DC), die maximale Stromaufnahme liegt bei 160 mA. Der Leiterquerschnittsbereich für Zugfederanschlüsse beträgt 0,08 bis 1,5 mm² (AWG 28–16), die Abisolierlänge 8 mm. Die Schutzart IP20 macht das Modul für den Schaltschrankeinbau geeignet. Das Modul arbeitet mit einer lokalen Busgeschwindigkeit von 500 kBit/s und verarbeitet bis zu 16 Worte im Prozessdatenbetrieb.
Anwendungsbereiche
Typische Einsatzfelder sind die Temperaturüberwachung in Fernwärmenetzen über M-Bus-Sensoren sowie die Energieverbrauchserfassung in Gebäudemanagementsystemen. Im Stromverteilerschrank dient es als zentrale Schnittstelle zwischen dezentralen Wärmezählern und der Leittechnik. Der modulare Inline-Stecker ermöglicht sichere und wiederholbare Verbindungen ohne zusätzliche Verdrahtung.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen Verdrahtungsmodulen erfolgt die M-Bus-Kommunikation über standardisierte Energieimpulse, nicht über separate Signalleitungen. Lieferumfang: inklusive Inline-Steckern und Beschriftungsfeldern.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,1650 kg
|
| Artikelgewicht: |
0,1650 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,60 × 7,80 × 6,20 cm |
Technische Daten
Maße
| ETIM 9.0 |
EC001604 |
| Breite |
24,4 mm
|
| Höhe |
119,8 mm
|
| Tiefe |
71,5 mm
|
| Hinweis zu Maßangaben |
Gehäusemaße |
Hinweise
| Hinweis zur Anwendung |
Nur für den industriellen Einsatz |
Materialangaben
| Farbe (Gehäuse) |
grün (RAL 6021) |
Schnittstellen
| Anzahl Schnittstellen |
2 |
| Anschlussart |
Inline-Datenrangierer |
| Übertragungsgeschwindigkeit |
500 kBit/s |
| Anschlussart (2) |
Inline-Stecker |
| Übertragungsgeschwindigkeit (2) |
300 Baud ... 19200 Baud (konfigurierbar) |
| Übertragungsphysik |
Kupfer |
Systemeigenschaften
| Längencode (hex) |
10 |
| ID-Code (dez) |
191 |
| Längencode (dez) |
16 |
| Prozessdatenkanal |
256 Bit |
| Eingabeadressraum |
32 Byte |
| Ausgabeadressraum |
32 Byte |
| Parameterkanal (PCP) |
0 Byte |
| Registerlänge (Bus) |
256 Bit |
Artikeleigenschaften
| Produkttyp |
I/O-Komponente |
| Produktfamilie |
Inline |
| Bauform |
modular |
| Installationsort |
Schaltschrank |
| Lieferumfang |
inklusive Inline-Steckern und Beschriftungsfeldern |
| Betriebsart |
Prozessdatenbetrieb mit 16 Worten |
| Besondere Eigenschaften |
zum Anschluss von M-Bus-Geräten |
| Überspannungskategorie |
II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad |
2 (IEC 60664-1, EN 60664-1) |
Elektrische Eigenschaften
| Verlustleistung |
max. 1,6 W |
| Versorgungsspannung |
7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme |
max. 90 mA |
| Stromaufnahme (2) |
typ. 65 mA |
| Leistungsaufnahme |
max. 675 mW |
| Leistungsaufnahme (2) |
typ. 488 mW |
| Versorgungsspannung (2) |
24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich |
19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme (3) |
max. 160 mA |
| Stromaufnahme (4) |
typ. 56 mA (bei 10 Einheitslasten; siehe Berechnungsbeispiel) |
| Stromaufnahme (5) |
typ. 26 mA (ohne angeschlossene Einheitslasten) |
| Prüfspannung: M-Bus / 7,5-V-Versorgung (Buslogik) |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: M-Bus / 24-V-Versorgung U_M |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: M-Bus / Funktionserde |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / Funktionserde |
500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (U_M) / Funktionserde |
500 V AC, 50 Hz, 1 min |
Anschlussdaten
| Benennung Anschluss |
Inline-Anschlussstecker |
| Anschlussart |
Zugfederanschluss |
| Leiterquerschnitt starr |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel |
0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG |
28 ... 16 |
| Abisolierlänge |
8 mm
|
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-25 °C ... 55 °C |
| Schutzart |
IP20 |
| Luftdruck (Betrieb) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) |
70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) |
-25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) |
10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) |
10 % ... 95 % (keine Betauung) |
Normen und Bestimmungen
| Schutzklasse |
III (IEC 61140, EN 61140, VDE 0140-1) |
Montage
| Montageart |
Tragschienenmontage |
