Produktbeschreibung

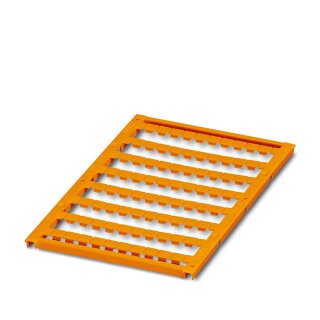

Der Klemmenmarker UC1-TMF 6 OG wird als Set mit 80 Einzelschildern geliefert, 10 Einzelschilder pro Zeile. Er ist für Reihenklemmen von Weidmüller, Wago, ABB, CONTA-CLIP und Klemsan ausgelegt und wird mit flachem Nutentyp durch Verrasten montiert. Die Beschriftung erfolgt in UV-LED-Technologie. Das Material ist PA in Orange (RAL 2003), silikon- und halogenfrei, Brennbarkeitsklasse UL 94 V2. Der Betriebstemperaturbereich liegt bei -40 °C bis 120 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,0708 kg
|
| Artikelgewicht: |
0,0071 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,00 × 5,20 × 12,40 cm |
Technische Daten
Artikeleigenschaften
| ETIM 9.0 |
EC000761 |
| Produkttyp |
Klemmenmarker |
| Anwendungsbereich |
Weidmüller, Wago, ABB, CONTA-CLIP und Klemsan: Reihenklemmen |
| Anzahl der Einzelschilder |
80 |
| Anzahl der Einzelschilder pro Zeile |
10 |
| Nutentyp |
flach |
| Kennzeichnungstechnologie |
UV-LED-Technologie |
Montage
Maße
| Breite |
5,45 mm
|
| Höhe |
5,20 mm
|
| Tiefe |
2,20 mm
|
| Textfeldbreite |
5,45 mm
|
| Textfeldhöhe |
5,2 mm
|
Materialangaben
| Farbe |
orange (RAL 2003) |
| Material |
PA |
| Brennbarkeitsklasse nach UL 94 |
V2 |
| Material Basiselement |
PA |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 |
HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 |
HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 |
HL 1 - HL 2 |
| Inhaltsstoffe |
silikon- und halogenfrei |
Umwelt- und Lebensdauerbedingungen
| Umgebungstemperatur (Betrieb) |
-40 °C ... 120 °C |
| Empfohlene Umgebungstemperatur (Lagerung/Transport) |
23 °C |
| Empfohlene Luftfeuchtigkeit (Lagerung/Transport) |
50 %
|
| Prüfung auf lackbenetzungsstörende Substanzen (LABS-Konformität) |
VDMA 24364-A1-L:2018-05 |
| Ergebnis |
Prüfung bestanden |
| Prüfung auf lackbenetzungsstörende Substanzen (LABS-Konformität) (2) |
VW PV 3.10.7:2005-02 |
| Ergebnis (2) |
Prüfung bestanden |
| Prüfspezifikation |
DIN EN ISO 1518-1:2023 (in Anlehnung) |
| Anforderung |
>= 5 N |
| Ergebnis (3) |
Prüfung bestanden |
| Prüfspezifikation (2) |
DIN EN ISO 2409:2020-12 (in Anlehnung) |
| Ergebnis (4) |
Prüfung bestanden |
| Prüfspezifikation (3) |
DIN EN ISO 4892-2:2021-11 (in Anlehnung) |
| Ergebnis (5) |
Prüfung bestanden |
| Prüfdauer |
96 h
|
| Verfahren |
Künstliche Bestrahlung. |
| Prüfspezifikation (4) |
ANSI/UL 969-2018:03 (in Anlehnung) |
| Prüfdauer (2) |
240 h
|
| Rating 125 °C (150 °C) |
Prüfung bestanden |
| Prüfspezifikation (5) |
DIN EN 61010-1 (VDE 0411-01):2020-03 |
| Prüfspezifikation (6) |
DIN EN 62208 (VDE 0660-511):2012-06 (in Teilen) |
| Isopropanol (99 %) [67-63-0] |
Prüfung bestanden |
| n-Hexan [CAS No. 110-54-3] |
Prüfung bestanden |
| Wasser + Waschbenzin [CAS No. 64742-82-1] |
Prüfung bestanden |
| Sodiumhydroxid 0.1 mol/l [CAS No. 1310-73-2] |
Prüfung bestanden |
| Ethanol (99 %) [CAS No. 64-17-5] |
Prüfung bestanden |
| Aceton (99 %) [CAS No. 67-64-1] |
Prüfung bestanden |
| Prüfspezifikation (7) |
ISO 175:2010 (in Anlehnung) |
| Prüfdauer (3) |
168 h
|
| Sodiumhydroxid 0.1 mol/l [CAS No. 1310-73-2] (2) |
Prüfung bestanden |
| Salzwasser (350 g/l) [CAS No. - ] |
Prüfung bestanden |
| Ethanol (99 %) [CAS No. 64-17-5] (2) |
Prüfung bestanden |
| Aceton (99 %) [CAS No. 67-64-1] (2) |
Prüfung bestanden |
| Methylethylketon (MEK) [CAS No. 78-93-3] |
Prüfung bestanden |
| Benzin [CAS No. 64742-49-0] |
Prüfung bestanden |
| Diesel [CAS No. 68476-34-6] |
Prüfung bestanden |
| IRM 901 |
Prüfung bestanden |
| IRM 902 |
Prüfung bestanden |
| IRM 903 |
Prüfung bestanden |
| Prüfspezifikation (8) |
DIN EN ISO 22479:2022-08 |
| Ergebnis (6) |
Prüfung bestanden |
| Verfahren (2) |
Methode B |
| Zyklen |
2 |
| Prüfspezifikation (9) |
DIN EN IEC 60068-2-11 (VDE 0468-2-11):2022-10 |
| Ergebnis (7) |
Prüfung bestanden |
| Prüfdauer (4) |
96 h
|
Normen und Bestimmungen
| Wischbeständigkeit |
DIN EN 61010-1 (VDE 0411-1) |
| Normen/Bestimmungen |
EN 45545-2 |
