Produktbeschreibung

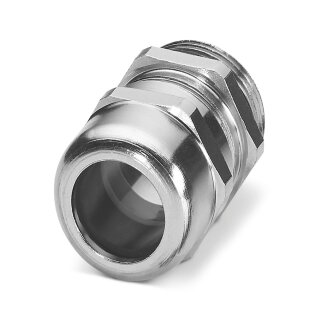

Die Kabelverschraubung G-INS-M32-M68N-NNES-S ist eine Standard-Kabelverschraubung mit M32 x 1,5 Anschlussgewinde für Kabelaußendurchmesser von 15 bis 21 mm. Das Verschraubungsgehäuse besteht aus Messing, vernickelt, und bietet eine sichere elektromagnetische Verbindung mit Gewindesteigung 1,5 mm. Die Schutzart erreicht IP66 im Normalbetrieb sowie IP68 (5 bar, 30 Minuten) und IP69K nach DIN EN 60529 und IEC 60529, entspricht NEMA 4X. Das Anzugsdrehmoment der Hutmutter beträgt 15 Nm ±1 Nm, der Stutzen wird mit 6 Nm festgezogen. Die Betriebstemperatur reicht von -40 °C bis +100 °C (statisch), die Bohrlochdurchmesser liegen bei 32,1 bis 32,3 mm. Der Klemmkäfig besteht aus PA 6, die Dichtung ist ein perbunan-O-Ring.
Anwendungsbereiche
Typische Anwendungen sind die Kabelführung in Schaltschränken mit hohen Schutzanforderungen, etwa in der Lebensmittelverarbeitung mit Druckwäsche oder in Reinräumen mit chemischer Desinfektion. Auch in explosionsgefährdeten Bereichen und maritimen Anwendungen kommt die IP69K-Klasse zum Einsatz. Die Zugentlastung Ausführung A gewährleistet sichere Kabeleinführungen ohne Verdrehung. Für die Montage wird der Stutzen mit korrektem Drehmoment ins Gehäuse eingebaut, die Leitung eingeführt und die Überwurfmutter festgezogen. Die Schlüsselweite der Überwurfmutter beträgt 34 mm.
Produktseite Phoenix Contact ->
Angaben zur Produktsicherheit
Herstellerinformationen:
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
Nordrhein-Westfalen
Blomberg, Deutschland, 32825
cpm@phoenixcontact.de
https://www.phoenixcontact.com
| Versandgewicht: |
0,4390 kg
|
| Artikelgewicht: |
0,0878 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
13,00 × 11,00 × 3,40 cm |
Technische Daten
Montage
| ETIM 9.0 |
EC000441 |
| Montagehinweis |
1) Stutzen der Verschraubung mit dem korrekten Drehmoment im Gehäuse montieren 2) Leitung einführen 3) Überwurfmutter mit dem korrekten Drehmoment festziehen |
Artikeleigenschaften
| Produkttyp |
Kabelverschraubung |
| Anwendung |
Standard |
| Anzahl der Leitungen |
1 |
| Hersteller |
BIMED |
| Herstellerbezeichnung |
BMBC-E4 |
| Geschirmt |
nein |
| Ausführung der Zugentlastung |
A |
Kennwerte
| Kategorie der Schlageinwirkung |
6 |
| Ausführung, Zugentlastung |
A |
Maße
| Länge |
43 mm
|
| Länge Anschlussgewinde |
8 mm
|
| Bohrlochdurchmesser |
32,1 mm ... 32,3 mm |
| Schlüsselweite Überwurfmutter |
34 mm
|
| Schlüsselweite Stutzen |
34 mm
|
| Sechskant Eckmaß |
37 mm
|
| Gewindeart Anschlussseite |
M32 x 1,5 |
| Gewindesteigung |
1,5 mm
|
Anschlussdaten
| Anzugsdrehmoment |
15 Nm ±1 Nm (Hutmutter) |
| Anzugsdrehmoment (2) |
6 Nm (Stutzen) |
Materialangaben
| Farbe |
messingfarben |
| Material Klemmkäfig |
PA 6 |
| Material Dichtung O-Ring |
Perbunan |
| Material Dichtung Kabeldichtung |
CR |
| Material Verschraubung |
Messing, vernickelt |
Kabel / Leitung
| Leitungsaußendurchmesser Leitung 1 |
15 mm ... 21 mm |
| Leitungsaußendurchmesser |
17 mm ... 21 mm (bei UL 514 B) |
| Halogenfreiheit |
nein |
Umwelt- und Lebensdauerbedingungen
| Schutzart |
IP66 |
| Schutzart (2) |
IP68 (5 bar, 30 min.) |
| Schutzart (3) |
IP69 (DIN EN 60529 / IEC 60529) |
| Schutzart (NEMA) |
4X |
| Umgebungstemperatur (Betrieb) |
-40 °C ... 100 °C (statisch) |
